Bayrol Automatic pH - Schéma Dinstallation

5

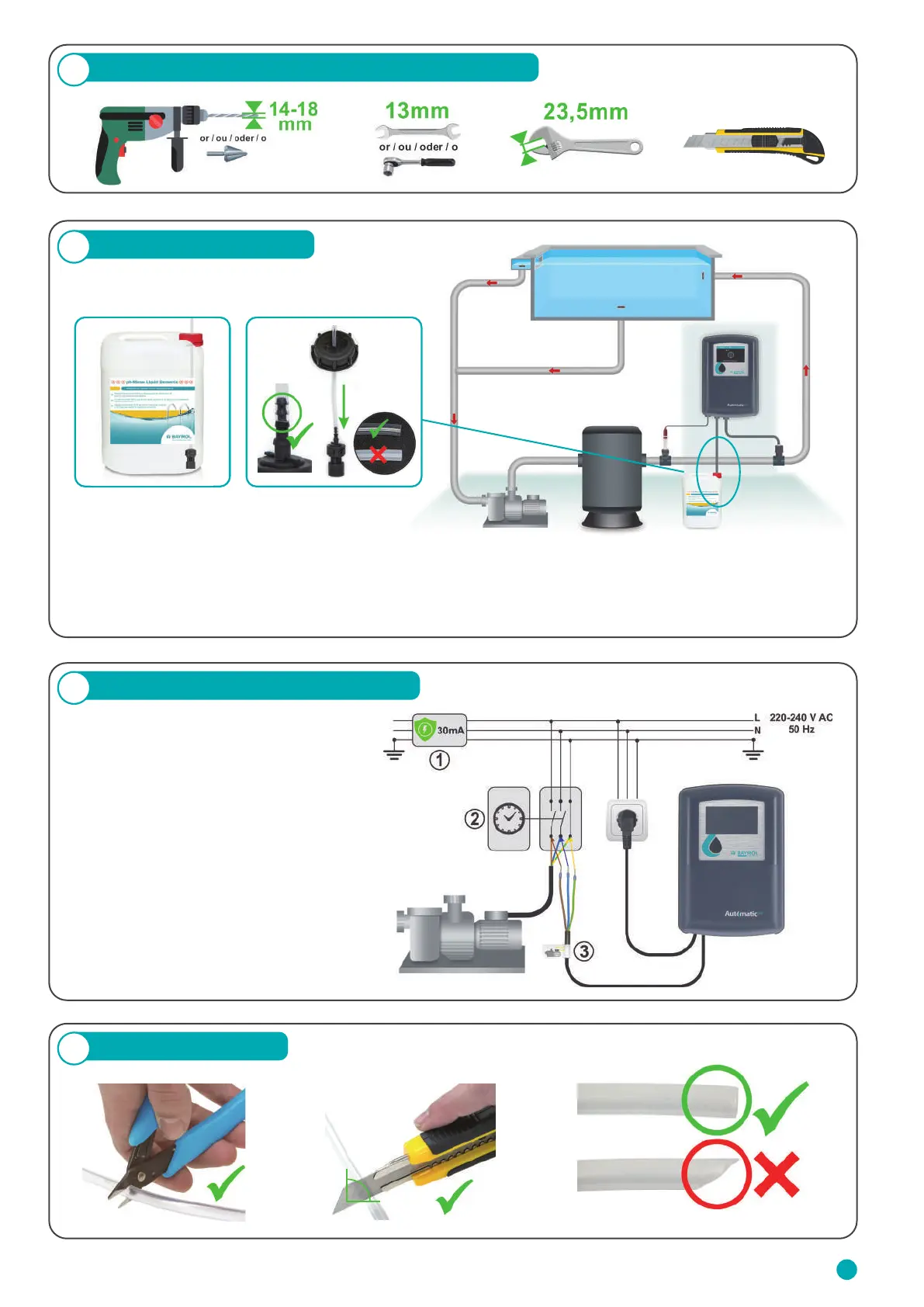

Schéma d‘installation
6
Schéma d‘installation électrique
IMPORTANT :
La canne d’injection de correcteur pH doit etre place apres tout systeme de chauffage sur la ligne de refoulement.
Veillez a ce que la pression dans la canalisation de refoulement ne depasse pas 1,0 bar !
Pour faciliter l’installation, nous recommandons l’utilisation du kit additionnel Smart&Easy Connector avec détecteur de
débit à palette.
4
Outils nécessaires à l’installation (non inclus)
7
Coupe des tuyaux
IMPORTANT :
L’installation électrique d’Automatic
pH
doit
être réalisée par un technicien installateur
expérimenté.
1. Disjoncteur différentiel ≤ 30 mA
2. Horloge de contrôle du temps de ltration
3. Alimentation électrique des pompes doseuses
(asservie au fonctionnement de la pompe de
ltration)
90°
13
