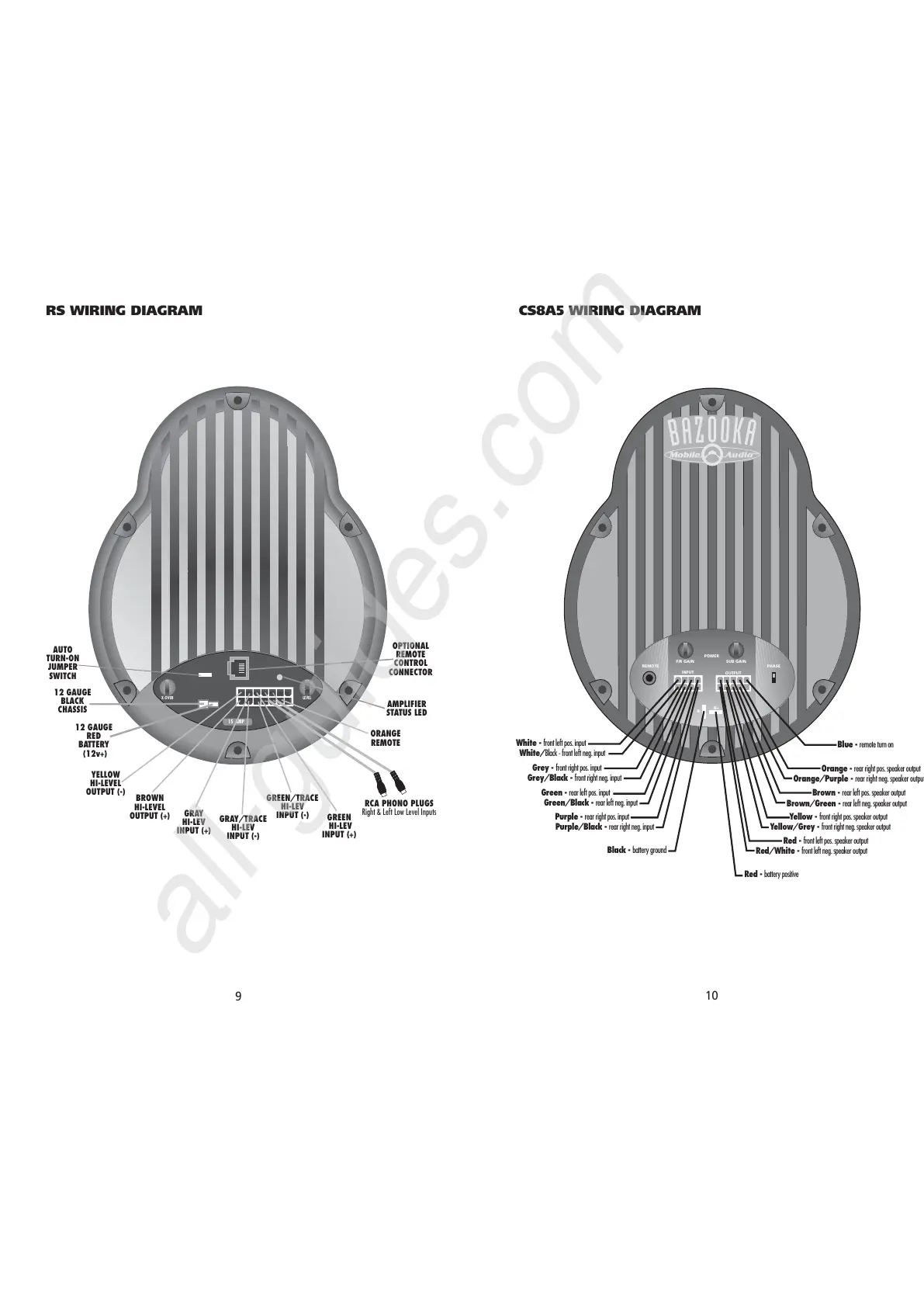

CS8A5 WIRING DIAGRAM
10
Blue - remote turn on
Orange/Purple - rear right neg. speaker output
Brown - rear left pos. speaker output
Brown/Green - rear left neg. speaker output
Orange - rear right pos. speaker output
F/R GAIN
SUB GAIN
POWER
PHASE
REMOTE
OUTPUT
B-
B+
INPUT
White - front left pos. input
White/Black - front left neg. input
Grey - front right pos. input
Grey/Black - front right neg. input
Green - rear left pos. input
Green/Black - rear left neg. input
Purple - rear right pos. input
Purple/Black - rear right neg. input
Yellow - front right pos. speaker output
Yellow/Grey - front right neg. speaker output
Red - front left pos. speaker output
Red/White - front left neg. speaker output
Black - battery ground
Red - battery positive
15 AMP
X-OVER
LEVEL
BROWN
HI-LEVEL
OUTPUT (+)
GRAY/TRACE
HI-LEV
INPUT (-)
GREEN/TRACE
HI-LEV
INPUT (-)
ORANGE
REMOTE
YELLOW
HI-LEVEL
OUTPUT (-)
GRAY
HI-LEV
INPUT (+)
GREEN
HI-LEV
INPUT (+)
RCA PHONO PLUGS
Right & Left Low Level Inputs
12 GAUGE
BLACK
CHASSIS
12 GAUGE
RED
BATTERY
(12v+)
AMPLIFIER
STATUS LED
AUTO
TURN-ON
JUMPER
SWITCH
OPTIONAL
REMOTE
CONTROL
CONNECTOR
RS WIRING DIAGRAM
9
