BEAMEX MC2-IS - MC2-IS Turvallisuustietoa

14
MC2-IS turvallisuustietoa
Lue huolellisesti edem-
pänä esitetyt ohjeet ja
spesifikaatiot ennen lait-
teen sekä sen oheislait-
teiden käyttöönottoa rä-
jähdysvaarallisissa ti-
loissa. Lue myös käyttö-
ohjeen osassa A esitetyt
varoitukset.

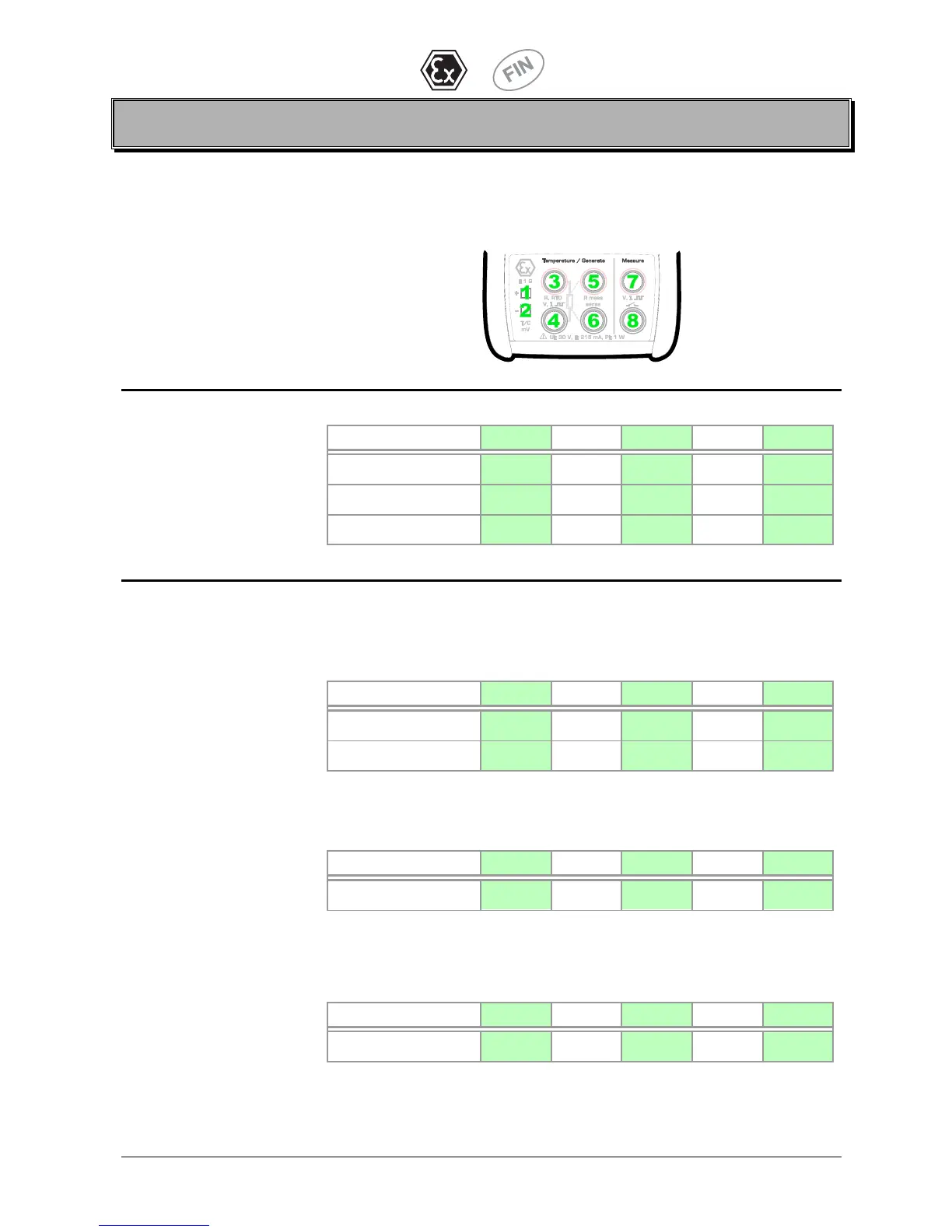

Kaikki edempänä esitetyt parametritaulukot viittaavat MC2-IS:n liitäntöihin
käyttäen alla olevan kuvan mukaisia numeroita.
Tuloparametrit
Liitännät
U
i
/ V I
i
/ mA P
i
/ W C
i
/ nF L
i
/ mH
1 – 2
30 215 1 2.4 0
3 – 6
30 215 1 0.4 0
7 – 8
30 215 1 1.8 0
Lähtöparametrit
Kytkennät, joissa käytetään vain Temperature / Generate -osion liitäntöjä.
Yksinkertaiset kytkennät:
Liitännät
U
o
/ V I
o
/ mA P
o
/ mW C
o
/ nF L
o
/ mH
1 – 2
1.1 37 40 63 0.75
3 – 6
20.7 45 230 65 0.75
Yhdistelmäkytkennät Temperature / Generate –osiossa. (koskee kaikkia
Temperature / Generate –osion kytkentöjä, joita ei ole lueteltu edellisessä
taulukossa).
Liitännät
U
o
/ V I
o
/ mA P
o
/ mW C
o
/ nF L
o
/ mH
1, 2, 3, 4, 5 & 6
21.8 82 270 63 0.75
Kytkennät, joissa käytetään vain Measure -osion liitäntöjä.
Yksinkertaiset kytkennät:
Liitännät
U
o
/ V I
o
/ mA P
o
/ W C
o
/ nF L
o
/ mH
7 - 8
25.3 100 0.6 43.8 0.75
