MC2-IS Veiligheidsinstructies
Lees de volgende in-
structies zorgvuldig
voordat u de kalibrator
en accessoires op ge-
vaarlijke plaatsen ge-
bruikt. Lees tevens de
waarschuwingen op Deel
A van de MC2-IS gebrui-
kersgids.

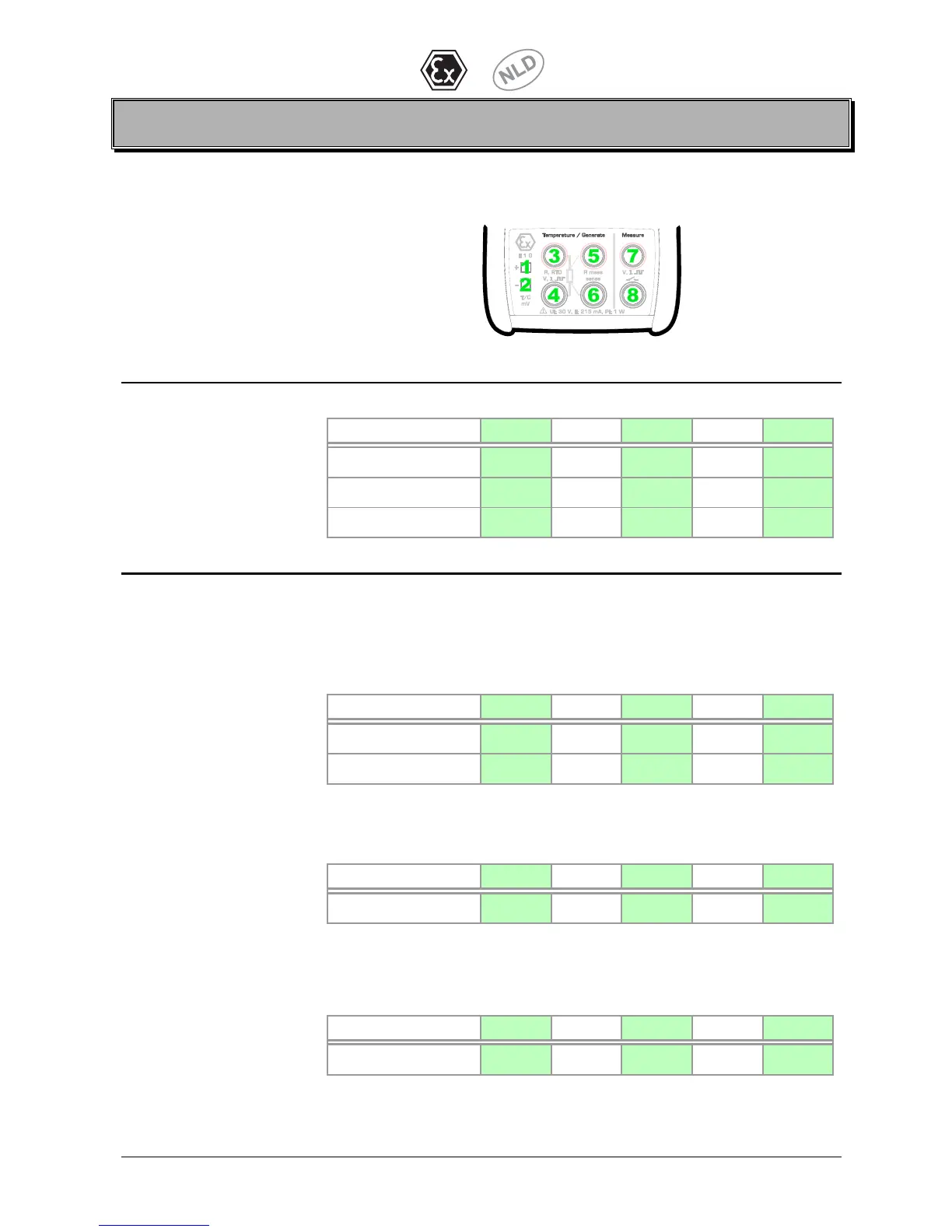

Alle hierna getoonde parametertabellen verwijzen naar MC2-IS-terminals
en maken gebruik van de cijfers zoals in onderstaande tekening:
Invoerparameters
Terminals
U
i
/ V I
i
/ mA P
i
/ W C
i
/ nF L
i
/ mH
1 – 2
30 215 1 2.4 0
3 – 6
30 215 1 0.4 0
7 – 8
30 215 1 1.8 0
Uitvoerparameters
Aansluitingen die alleen gebruik maken van terminals met een
Temperature / Generate sectie
Eenvoudige aansluitingen:
Terminals
U
o
/ V I
o
/ mA P
o
/ mW C
o
/ nF L
o
/ mH
1 - 2
1.1 37 40 63 0.75
3 - 6
20.7 45 230 65 0.75
Gecombineerde aansluitingen in Temperature / Generate sectie. Van
toepassing op alle andere aansluitingen in de Temperature / Generate
sectie dan de in de tabel hierboven genoemde aansluitingen.
Terminals
U
o
/ V I
o
/ mA P
o
/ mW C
o
/ nF L
o
/ mH
1, 2, 3, 4, 5 & 6
21.8 82 270 63 0.75
Aansluitingen die alleen gebruik maken van terminals met een Measure sectie
Eenvoudige aansluiting:
Terminals
U
o
/ V I
o
/ mA P
o
/ W C
o
/ nF L
o
/ mH
7 - 8
25.3 100 0.6 43.8 0.75
