MC2-IS : Informations relatives à la sécurité
Veuillez lire attentive-
ment les instructions et
les spécifications sui-
vantes avant d’utiliser le
calibreur et ses acces-
soires dans des zones à
risque. Lisez également
les mises en garde de la
Section A du Manuel de
l’utilisateur MC2-IS.

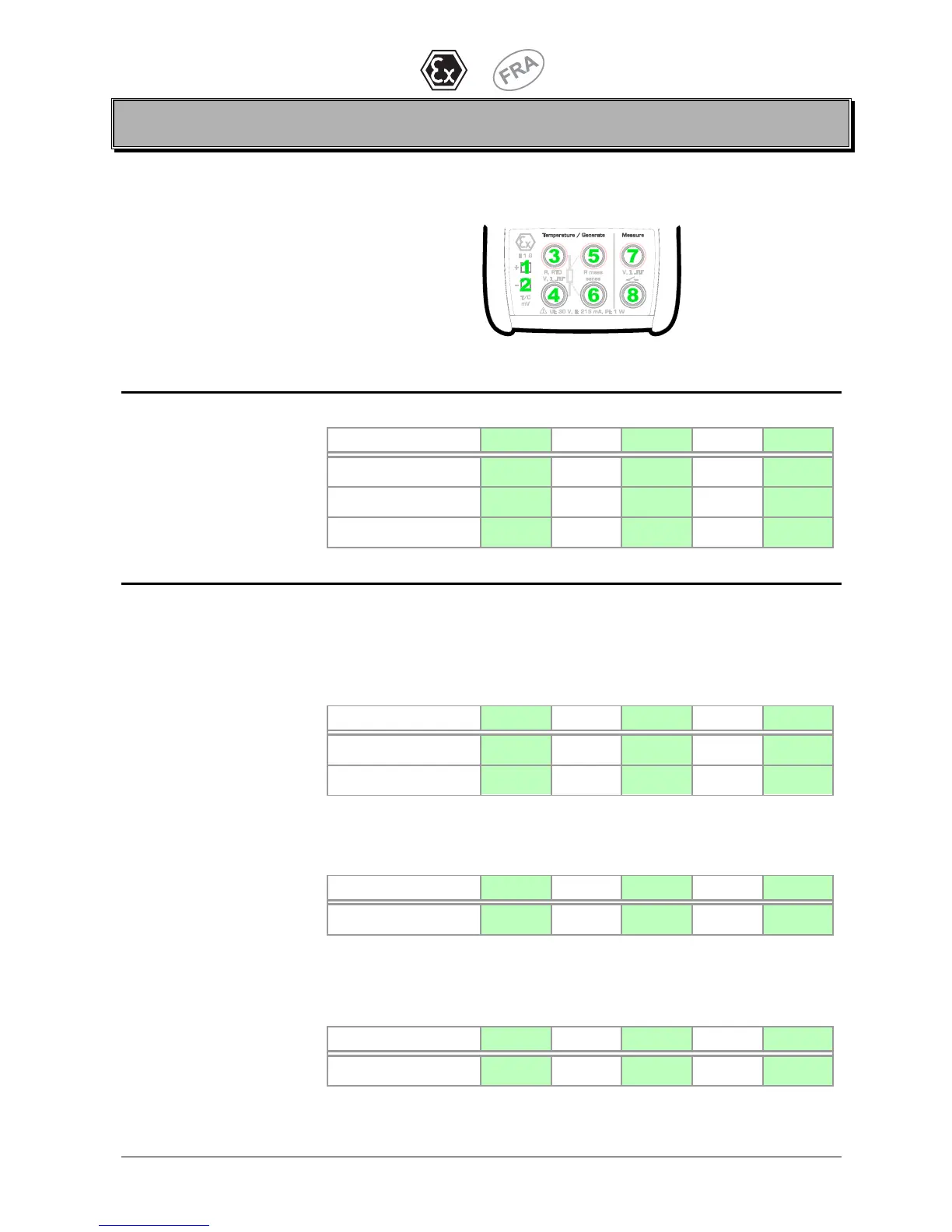

Tous les tableaux paramétriques présentés ci-après se réfèrent aux bornes
du MC2-IS au moyen des numéros figurant dans l’image ci-dessous :
Paramètres d’entrée
Bornes
U
i
/ V I
i
/ mA P
i
/ W C
i
/ nF L
i
/ mH
1 – 2
30 215 1 2.4 0
3 – 6
30 215 1 0.4 0
7 – 8
30 215 1 1.8 0
Paramètres de sortie
Branchements à l’aide des bornes de la section Température / Générer uniquement
(Temperature / Generate)
Branchements simples :
Bornes
U
o
/ V I
o
/ mA P
o
/ mW C
o
/ nF L
o
/ mH
1 - 2
1.1 37 40 63 0.75
3 - 6
20.7 45 230 65 0.75
Branchements combines dans la section Température / Générer.
S’applique aux branchements de la section Température / Générer autres
que ceux mentionnés dans le tableau ci-dessus.
Bornes
U
o
/ V I
o
/ mA P
o
/ mW C
o
/ nF L
o
/ mH
1, 2, 3, 4, 5 & 6
21.8 82 270 63 0.75
Branchements à l’aide de la section Mesure uniquement (Measure)
Branchement simple :
Bornes
U
o
/ V I
o
/ mA P
o
/ W C
o
/ nF L
o
/ mH
7 - 8
25.3 100 0.6 43.8 0.75
