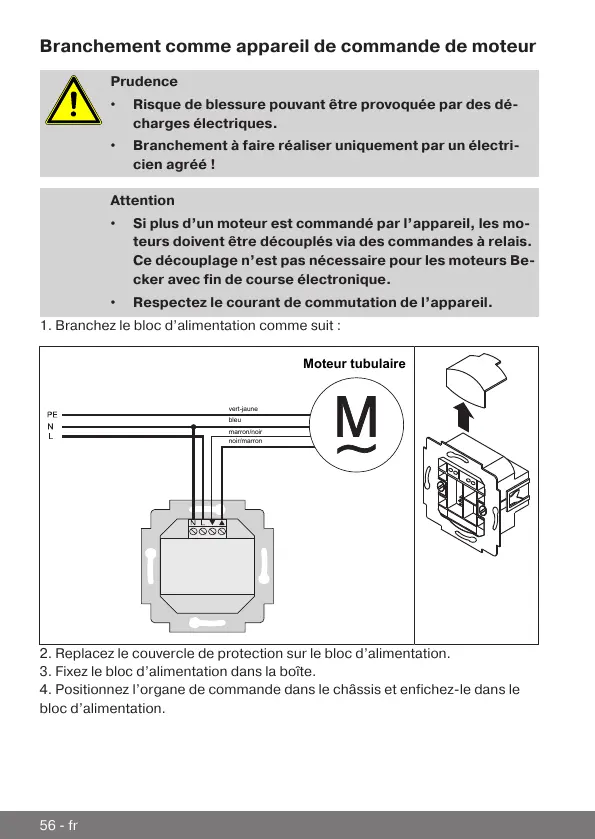

Branchement comme appareil de commande de moteur
Prudence
• Risque de blessure pouvant être provoquée par des dé-
charges électriques.
• Branchement à faire réaliser uniquement par un électri-
cien agréé!
Attention
• Si plus d’un moteur est commandé par l’appareil, les mo-
teurs doivent être découplés via des commandes à relais.
Ce découplage n’est pas nécessaire pour les moteurs Be-
cker avec fin de course électronique.
• Respectez le courant de commutation de l’appareil.
1. Branchez le bloc d’alimentation comme suit:
Moteur tubulaire
vert-jaune
bleu
marron/noir
noir/marron
2. Replacez le couvercle de protection sur le bloc d’alimentation.
3. Fixez le bloc d’alimentation dans la boîte.
4. Positionnez l’organe de commande dans le châssis et enfichez-le dans le
bloc d’alimentation.
56-fr
