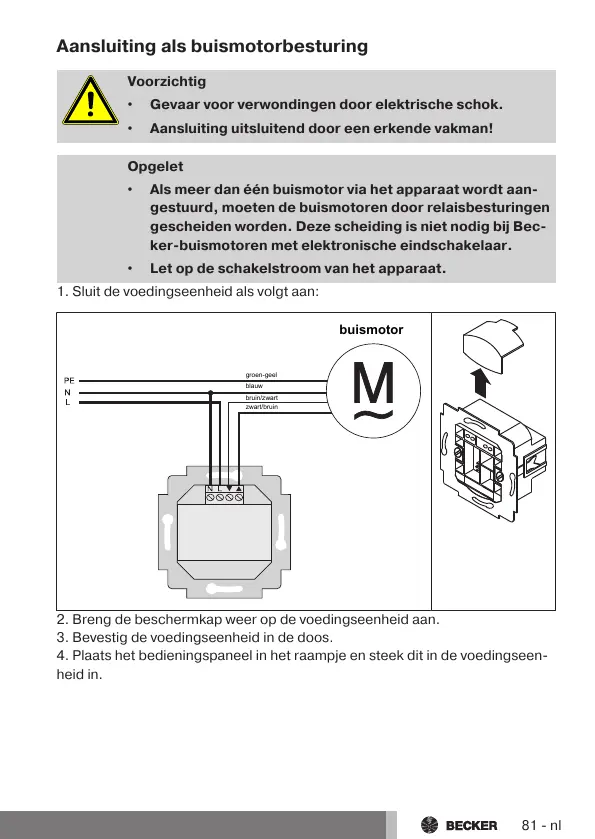

Aansluiting als buismotorbesturing
Voorzichtig
• Gevaar voor verwondingen door elektrische schok.
• Aansluiting uitsluitend door een erkende vakman!
Opgelet
• Als meer dan één buismotor via het apparaat wordt aan-
gestuurd, moeten de buismotoren door relaisbesturingen
gescheiden worden. Deze scheiding is niet nodig bij Bec-
ker-buismotoren met elektronische eindschakelaar.
• Let op de schakelstroom van het apparaat.
1. Sluit de voedingseenheid als volgt aan:
buismotor
groen-geel
blauw
bruin/zwart
zwart/bruin
2. Breng de beschermkap weer op de voedingseenheid aan.
3. Bevestig de voedingseenheid in de doos.
4. Plaats het bedieningspaneel in het raampje en steek dit in de voedingseen-
heid in.
81-nl
