Becker Multicard II - Réglage des Commutateurs DIP 1 (8 Contacts) Et 2 (2 Contacts)

18
Notice de montage et d’utilisation

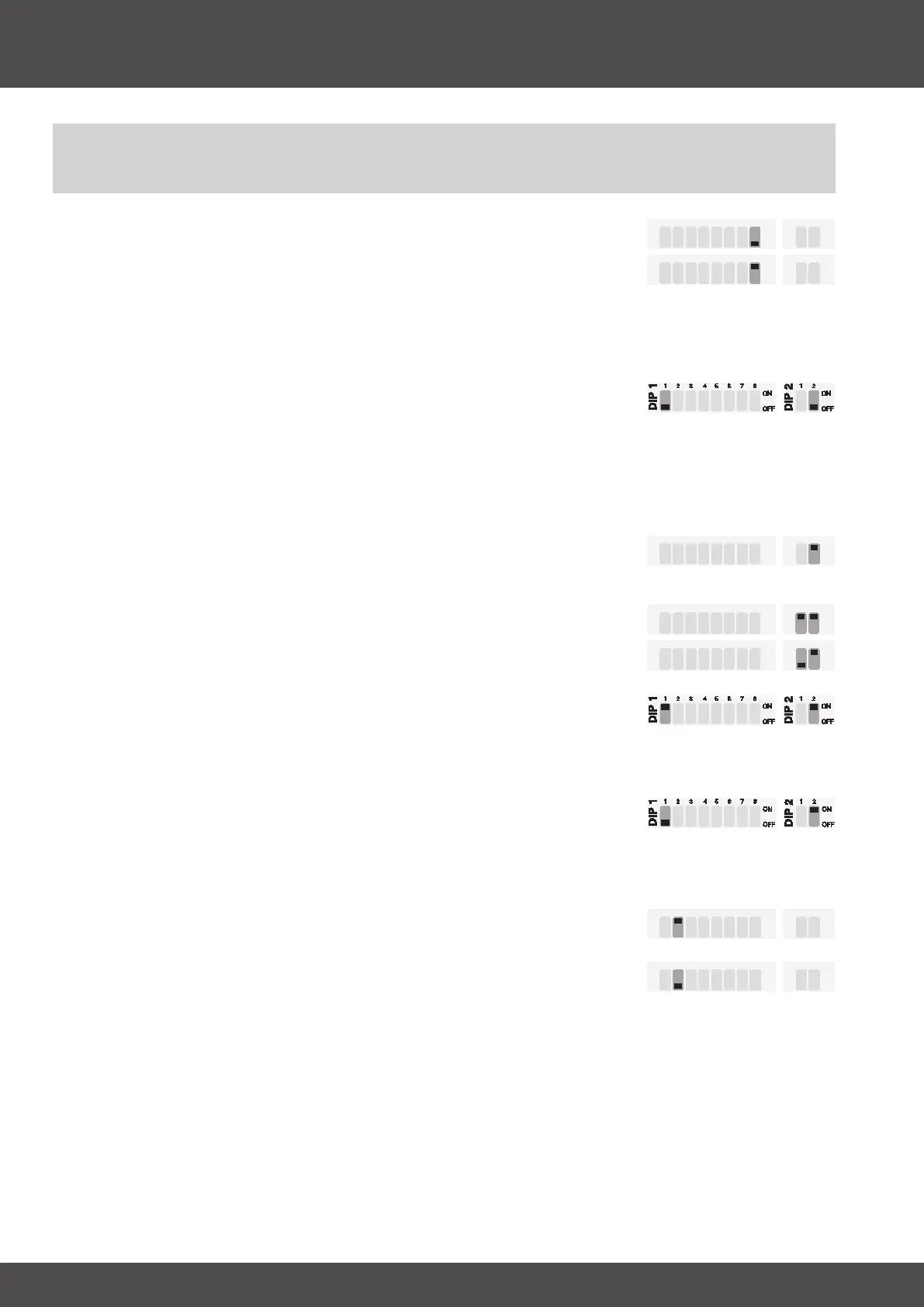

Réglage des commutateurs DIP 1 (8 contacts)
et 2 (2 contacts)
Mode Réglage
Mode Réglage: ...........................................................................................
1234 5678
ON
OFF
DIP 1
12
ON
OFF
DIP 2
Mode Service: ............................................................................................
1234 5678
ON
OFF
DIP 1
12
ON
OFF
DIP 2
Le mode Réglage sert à régler plus facilement les positions nales de la porte. Les ordres d’ouverture et de fermeture sont
exécutés qu’en fonctionnement « homme mort ». Ainsi, on peut se « rapprocher petit à petit » de la position souhaitée. Pour
régler le commutateur de n de course préalable « Test », observez la DEL « VES » (voir page 21).
Sélection du dispositif de protection utilisé
Lors de l’actionnement de la barre de sécurité, la DEL verte « USA » s’allume pour contrôle.
Barre optique (OSE): ...................................................................................
En cas d’utilisation de la barre de commutation optique FRABA, celleci doit être raccordée à la borne enchable à 3 connec-
tions OSE.
Au moyen du commutateur DIP 2.2, l’entrée de la barre de commutation USA doit être inactivé pour que l’autosurveillance de
l’entrée de la barre de commutation OSE fonctionne correctement. Le commutateur DIP 1.1 permet de couper la procédure
de test.
L’arrêt fonctionnel à la réouverture s’effectue au maximum 5 cm audessus du sol, par l’intermédiaire du commutateur de n
de course préalable S7 (came orange) du motoréducteur à arbre creux BECKER.
Barres de sécurité avec résistance terminale: ....................................................
1234 5678
ON
OFF
DIP 1
12
ON
OFF
DIP 2
Avec les barres de commutation (pneum. ou élec.) cidessous, la carte enchable doit être réglée sur la résistance terminale
mentionnée.
Résistance terminale 1,2 kΩ: .................................................................
1234 5678
ON
OFF
DIP 1
12
ON
OFF
DIP 2
Résistance terminale 8,2 kΩ: .................................................................
1234 5678
ON
OFF
DIP 1
12
ON
OFF
DIP 2
Barres de commutation avec procédure de test (barre pneumatique): .....................
En cas d’utilisation d’une barre palpeuse pneumatique, une procédure de test de la barre, p. ex. en position nale inférieure,
est prescrite conformément aux directives de la norme EN 12453. Cette procédure s’effectue au maximum 5 cm audessus
du sol, par l’intermédiaire du commutateur de n de course préalable S7 (came orange) du motoréducteur à arbre creux
Becker.
Barres de commutation sans procédure de test (barre électrique): .........................
Avec les barres palpeuses électriques, le principe de courant de repos autocontrôlé rend superu la procédure de test aux
positions nales. L’arrêt fonctionnel de la réouverture s’effectue toutefois au maximum 5 cm audessus du sol, par l’intermé-
diaire du commutateur de n de course préalable S7 (came orange) du motoréducteur à arbre creux Becker .
Comportement de la porte dans la position nale inférieure
Réglage jusqu’à la barre de commutation: ........................................................
1234 5678
ON
OFF
DIP 1
12
ON
OFF
DIP 2
Lors de ce réglage, la porte s’arrête en position nale inférieure lors du positionnement de la barre de sécurité.
Réglage jusqu’au commutateur n de course: ...................................................
1234 5678
ON
OFF
DIP 1
12
ON
OFF
DIP 2
Lors de ce réglage, la porte vient se fermer jusqu’au commutateur n de course de la position nale inférieure. Ce réglage
permet, lorsque le sol n’est pas nivelé, amener la porte au niveau du sol, de manière à ce qu’un étanchement porte/sol soit
assuré par la barre comprimée.
A cet effet, dans la mesure du possible, utiliser un prolé à chambre double!
En cas d’utilisation d’une barre palpeuse électrique, soit les commutateurs de n de course sont réglés de sorte que la barre
ne s’appuie pas sur le sol, soit la barre est soulagée par inversion (DIP 1.4). L’étanchéication est assurée par la lèvre d’étan-
chéité de la barre.
