Becker Multicard II - Montage

23
DE
GB
FR
NL

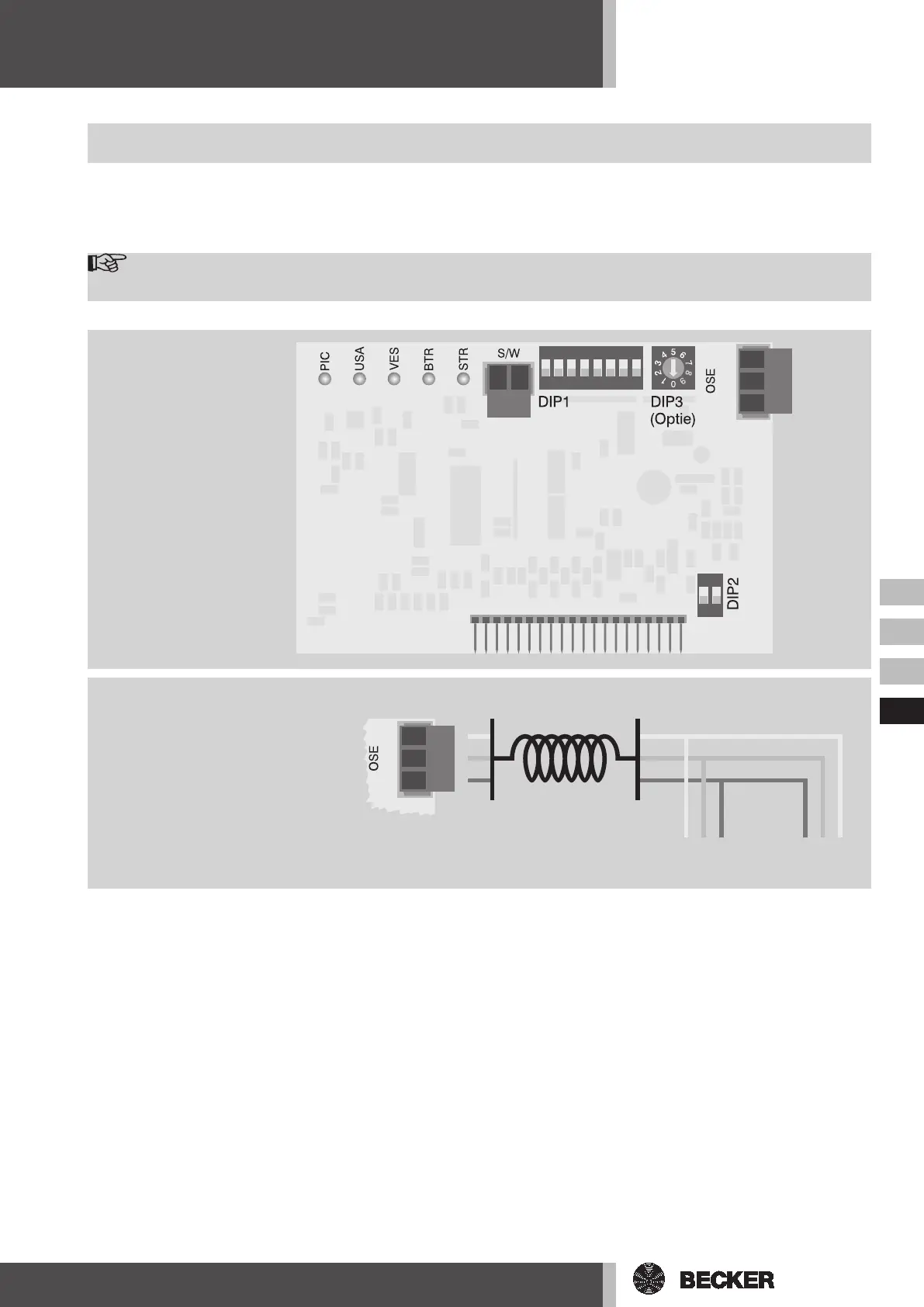

Aansluiting optische sluitkantbeveiliging
(OSE)
Multicard II
Optie:
Tijdmodule
Multicard (DIP 3)
met instelbare
tijd voor
automatisch
sluiten (WZL)
Montage
Voordat u met de montage begint, koppelt u de installatie los van het net!
Open het behuizingsdeksel van de deurbesturing. Op de insteekplaats “steekkaart” verwijdert u indien beschikbaar de aan-
wezige steekkaart “dodeman”. Deze bewaart u zorgvuldig. Neem de nieuwe steekkaart “Multicard II” uit de verpakking en
steek deze langsheen de kunststofgeleiding in het insteekvoetje.
Aanwijzing
Let erop, dat u de contactpennen correct opsteekt!
ON
12345678
ON
12
ws
gn
br
8k2
1k2
OSE
EL-DW
spiraalkabel
wt
gn
br
wt
gn
br
wt
gn
br
wt
gn
br
aansluitkast
zender ontvanger
wt
gn
br
