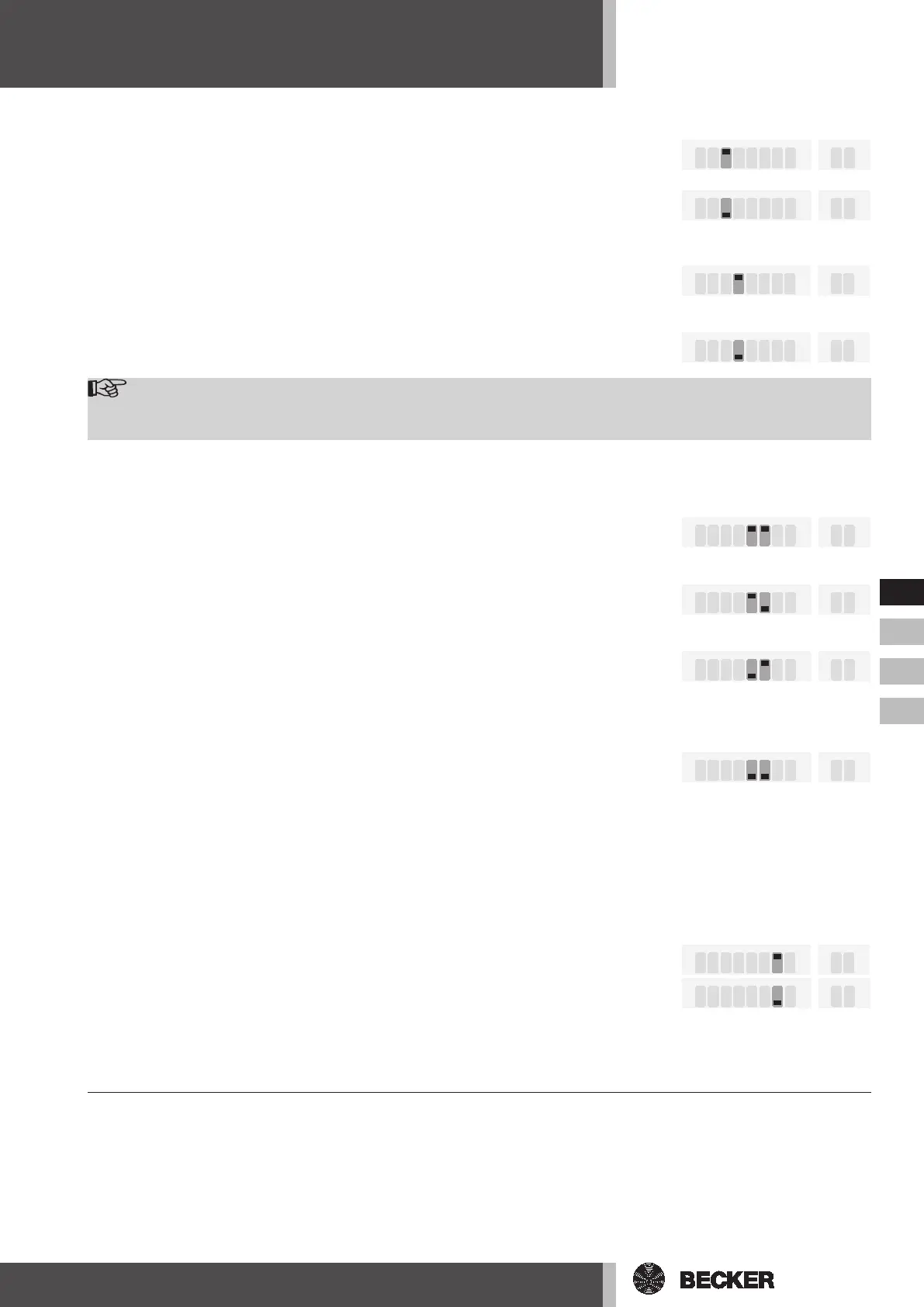

Becker Multicard II - Page 7

7
DE
GB
FR
NL
Verhalten des Tores bei Auffahrt auf ein Hindernis
Stop mit Auffahrt: .......................................................................................
1234 5678
ON
OFF
DIP 1
12
ON
OFF
DIP 2
Erkennt die Sicherheitsleiste ein Auffahren auf ein Hindernis, stoppt das Tor und fährt bis zur oberen Endlage auf.
Stop mit Freifahrt: .......................................................................................
1234 5678
ON
OFF
DIP 1
12
ON
OFF
DIP 2
Erkennt die Sicherheitsleiste ein Auffahren auf ein Hindernis, stoppt das Tor und fährt für 3 Sekunden in AufRichtung.
Entlasten der Sicherheitsleiste (Reversieren)
Entlasten der Sicherheitsleiste in der Endlage unten ...........................................
1234 5678
ON
OFF
DIP 1
12
ON
OFF
DIP 2
Bei Einstellung „Reversieren” erfolgt nach Aufsetzen der Sicherheitsleiste eine kurze Auffahrt des Tores. Dadurch wird die
verwendete Sicherheitsleiste entlastet.
Kein Entlasten der Sicherheitsleiste in der Endlage unten .....................................
1234 5678
ON
OFF
DIP 1
12
ON
OFF
DIP 2
Hinweis
Die Fa. Becker empehlt bei Einsatz einer Elektrischen Leiste diese in der unteren Endlage nicht der per-
manenten Druckbelastung des Tores auszusetzen.
Schaltfunktionen des Relais „Rel1“
Der Funktionsschalter „FS1“ in der Torsteuerung muss in Stellung „A“ stehen, damit das Relais „Rel1“ von der Multicard II
angesteuert werden kann.
Die Einstellungen der Hoichtfunktionen erfolgen durch die DIPSchalter 1.5 und 1.6:
Wischimpuls 1 Sekunde ................................................................................
1234 5678
ON
OFF
DIP 1
12
ON
OFF
DIP 2
Das Relais gibt beim Öffnen und Schließen des Tores einen Wischimpuls von 1 Sekunde aus (zum Einsatz mit einem Strom-
stoßrelais oder Trep pen haus automaten).
2 Minuten aktiv (Hoicht) ..............................................................................
1234 5678
ON
OFF
DIP 1
12
ON
OFF
DIP 2
Das Relais schaltet beim Öffnen und Schließen des Tores und bleibt für 2 Minuten aktiv.
Dauerimpuls mit Vorwarnung bei „Automatischem Wiederzulauf“ ...........................
1234 5678
ON
OFF
DIP 1
12
ON
OFF
DIP 2
Bei „Automatischem Wiederzulauf“ wird 3 Sekunden bevor sich das Tor aus der oberen Endlage automatisch in Bewegung
setzt, eine Warnleuchte eingeschaltet (Dauerimpuls durch das „Rel 1“). Die Warnleuchte erlischt in den Endlagen. Bei nicht
aktivem „Automatischem Wiederzulauf“ wird die Warnleuchte direkt eingeschaltet, wenn das Tor aus einer Endlage bewegt
wird.
Dauerimpuls mit Vorwarnung ........................................................................
1234 5678
ON
OFF
DIP 1
12
ON
OFF
DIP 2
3 Sekunden bevor das Tor aus einer Endlage bewegt wird, schaltet sich eine Warnleuchte an (Dauerimpuls durch das „Rel 1“).
Die Warnleuchte erlischt in den Endlagen.
Automatischer Wiederzulauf (WZL)
Der Wiederzulauf wird durch Brücken der Anschlussklemmen WZL aktiviert (z.B. durch eine Drahtbrücke oder einen Schalter).
Nach dem Einschalten der Steuerung erfolgt der automatische Wiederzulauf erst nach einer manuellen Betätigung.
Durch die Aktivierung des automatischen Wiederzulaufs schließt das geöffnete Tor selbsttätig nach 2 Minuten. So kann si-
chergestellt werden, dass eine vergessene Torschließung automatisch durch die Steuerung ausgeführt wird (siehe auch
„Anpassung der Steckkarte an den Abschlusswiderstand“ und „Lichtschranke“). Nach Durchfahren der Lichtschranke kann
die Offenhaltezeit auf 3 Sekunden verkürzt werden.
Verkürzung auf 3 Sekunden durch LS: ..............................................................
1234 5678
ON
OFF
DIP 1
12
ON
OFF
DIP 2
Keine Verkürzung auf 3 Sekunden durch LS: ......................................................
1234 5678
ON
OFF
DIP 1
12
ON
OFF
DIP 2
Optional: Bei der Steckkarte Multicard II kann die automatische Wiederzulaufzeit mit dem „ZeitmodulMulticard“ (DIP 3) in
folgenden Stufen eingestellt werden:
Stufe 0 1 2 3 4 5 6 7 8 9
Zeit 2 min 10 sec 20 sec 30 sec 45 sec 1 min 3 min 5 min (2 min) (10 sec)
