BEHA UNITEST 2000 alpha - Fonctions Et Branchements

La sécurité n’est plus assurée lorsque l’appareil:
• est manifestement endommagé • n’effectue pas les mesures
souhaitées
•a été stocké pendant trop longtemps dans des con-
ditions défavorables
• a subi des dommages mécaniques pen-
dant le transport.
Utilisation appropriée
L’appareil n’est à utiliser que dans les conditions et pour les fins
ayant été à l’origine de sa conception. Par conséquent, les nor-
mes de sécurité et les instructions comprenant les données tech-
niques et les conseils d’utilisation dans des environnements secs
sont à respecter impérativement.
La sécurité d’opération n’est plus assurée lorsque l’appar-
eil a subi des changements ou des modifications.
Seuls des techniciens de S.A.V.sont autorisés à ouvrir l’-
appareil pour en changer les fusibles par exemple.

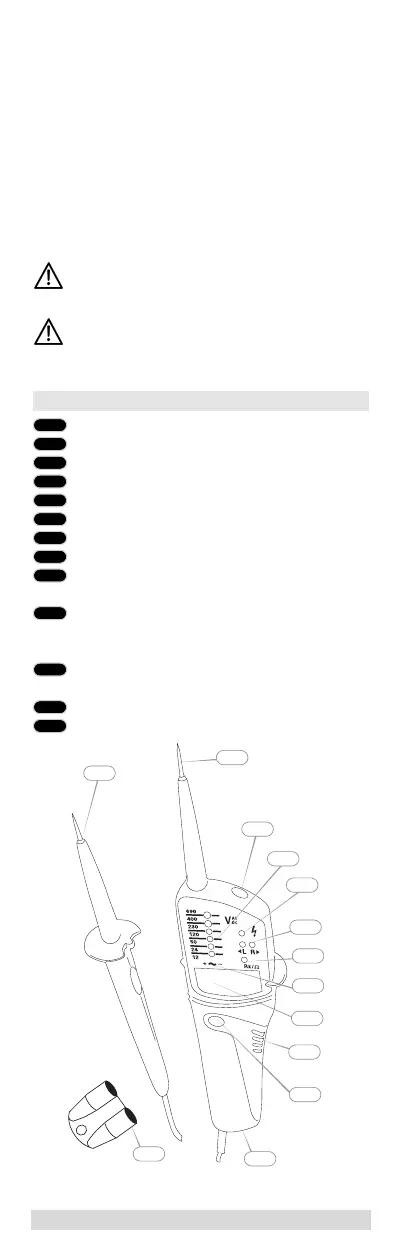

3.0 Fonctions et branchements
Pointe de touche à poignée - (L1)
Pointe de touche de l’appareil + (L2)
Illumination du point de mesure
Diodes d’affichage de tension
Diode de détermination de l’ordre des phases
Diode de l’ordre de phases vers la droite/ la gauche
Diode de continuité
Indication de polarité
Diode d’affichage de tension (uniquement UNITEST 2000
beta et gamma)
Touche au dos de l'instrument : pour l' illumination des
endroits de mesure. Sert également de mesure de rési-
stance pour le 2000 g gamma
Electrode de contact d’ indication d’ordre bipolaire des
phases et test unipolaire des phases
Logement des piles
Protection de la pointe de touche
1
3
4
2
5
6
7
8
9
10
11
12
13
13
12
11
10
9
8
7
6
5
4
3
2
1
22
