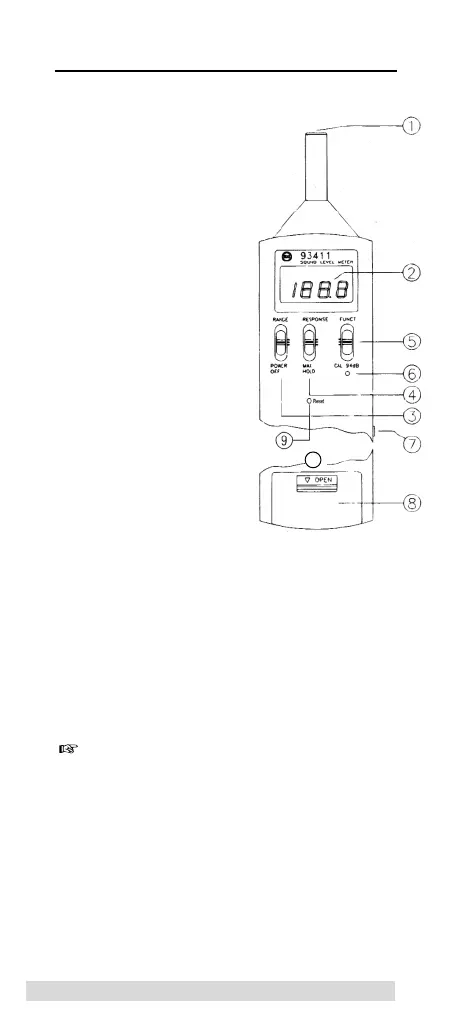

4.0 Bedienelemente und Anschlüsse
1) Kondensator-Mikrofon
2) LC-Anzeige
3) Ein-/Aus- und Bereichs-
wahlschalter
4) FAST/SLOW/MAX HOLD-
Wahltaste zur Auswahl
der Zeitbewertung bzw.
Maximalwertspeicherung
F (fast): Messzyklus ca.
200ms
S (slow): Messzyklus ca.
1,5s
MAX HOLD: Maximal-
wertanzeige, d.h. nur der
höchste gemessene Wert
wird angezeigt
5) A/C/CAL-Umschalttaste
zur Auswahl des Bewer-
tungsfilters A oder C bzw.
für internen Abgleich
6) Abgleichschraube für
internen Abgleich
7) Schreiberausgang über 3,5mm Klinkenstecker 0,7 Veff
bei einer Ausgangsimpedanz von 600Ohm
8) Gehäuserückseite: Batteriefachdeckel
9) Reset-Taste zum Rücksetzen der Maximalwertanzeige
10) Gehäuserückseite: Gewinde zum Aufschrauben auf ein
Stativ
11) Windschutz
Der mitgelieferte Windschutz sollte generell bei Mes-
sungen im Freien, bei starken Luftbewegungen oder in
staubiger Umgebung aufgesetzt werden. Windgeräu-
sche am Mikrofon verursachen einen Messfehler. Zu-
sätzlich hält der Windschirm Feuchte und mechanische
Stöße vom Mikrofon ab.
Bedienelemente und Anschlüsse
6
Geräterückseite
10
