BEHA Unitest Testfix - Page 27

Ne toucher que les cordons de mesure et poin-
tes de touche aux poignées disponibles.
Les piles fournissent la tension de test requise d'en-
viron 4.5 V. La pointe de touche rouge représente le
“pôle positif“, la pointe de touche noire le “pôle né-
gatif“. Possibilité de test à l'intérieur de la plage de
0…50 kΩ.
Teste de diode
27
Français
schwarz schwarz
rot rot

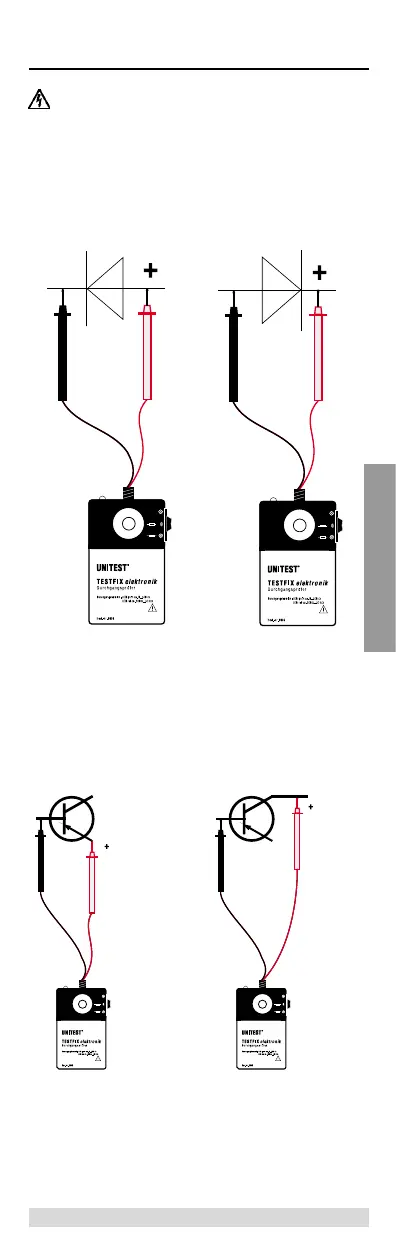

Teste de diode:
Lors de continuité, la
diode et en parfait
état. La diode est dé-
fectueuse s’il n’y a pas
de continuité
Teste de diode:
S’il n’y a pas de continuité
pour ce circuit, vous pouvez en
déduire que la diode est en
bon état. Lors de continuité, il
y a court-circuit de la diode.
Transistorprüfung:Transistorprüfung:
schwarz
rot
schwarz
rot
Test de transistor:
Lorsque le signal pour con-
tinuité est audible, la ligne
émitteur-base est en bon
état.
Test de transistor:
Lorsque le signal pour con-
tinuité est audible, la ligne
récepteur-base est en bon
état.
noir
rouge
noir
rouge
