(6) Quando activado, o GND LIFT desconecta a conexão terra entre
a entrada e saída. Dependendo da aterragem do equipamento
conectado, isto pode eliminar zumbido ou loops de terra.
(7) A chave -20 dB PAD atenua nível de saída do BAL OUT (ver (10))
em -20 dB. Deve ser activado quando o nível de saída for muito
alto para a entrada de microfone do canal do mixer.
◊ ◊ Antes de utilizar a chave PAD, certique-se de que é
opré-amplicador do microfone no console de mixagem
que está ceifano e não o ADI21. Deve-se atenuar o sinal de
saída através da chave PAD, apenas se o LED CLIP do canal
do microfone estiver se acendendo frequentemente ou
permanecer aceso.
(8) Utilize o pedal para activar/desactivar todas as funções de tom
(EQ, emulação de microfone/válvula). Quando desactivado, o
ADI21 funciona apenas como caixa padrão DI transparente.
(9) Este LED acende-se quando o efeito está activado (ver (8)).
Conectoes
(10) Utilize este conector TS de ¼" INPUT para conectar no cabo de
instrumento de seu violão ou outros instrumentos.
(11) BAL OUT é a saída de nível de microfone balanceada do ADI21.
Utilize um cabo XLR (microfone) blanceado de alta qualidade para
conectar o driver um onsole demixagem.
(12) O conector TS de ¼" OUT não balanceado envia o sinal ao
amplicador de se violão.

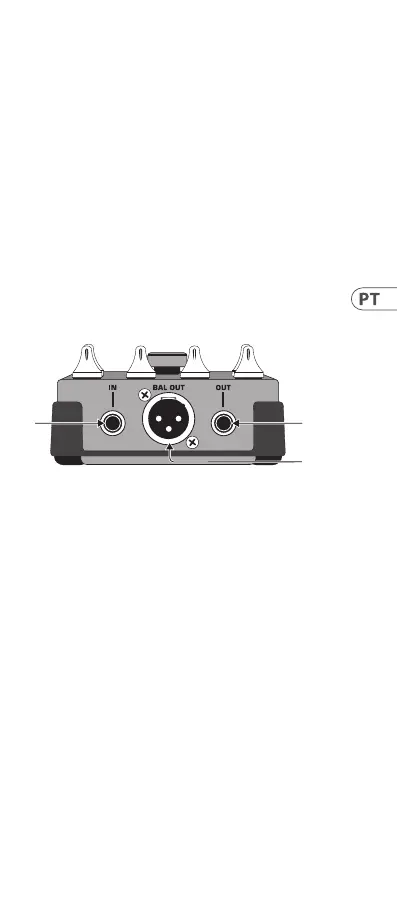

(10) (12)
(11)
