(6) Gdy GND LIFT jest aktywowany, rozłącza uziemienie
między wejściem i wyjściem. Zależnie od rodzaju uziemienia
podłączonego sprzętu, może to wyeliminowa brzęczenia i pętle
wywołane niewłaściwym uziemieniem.
(7) Przełącznik -20 dB PAD zmniejsza poziom wyjścia w BAL OUT
(zobacz (10)) o -20 dB. Powinien on być włączony, gdy poziom
wyjścia jest za wysoki dla wejścia ścieżki mikrofonowej
kanałumiksera.
◊ ◊ Przed użyciem przełącznika PAD, należy na konsoli
miksera sprawdzić, czy odcinany jest przedwzmacniacz
mikrofonowy, a nie sterownik ADI21. Należy zmniejszyć
jedynie sygnał wyjściowy za pomocą przełącznika PAD
tylko wtedy, gdy dioda CLIP dla kanału mikrofonowego
śweci migającym lub stałym światłem.
(8) Pedał służy do włączania/wyłączania wszystkich funkcji
tonalnych (EQ, DRIVE, modulacja). Gdy są one wyłączone, ADI21
funkcjonuje wyłącznie jako standardowe, przeźrczyste urządzenie
wprowadzania bezpośredniego DL.
(9) Dioda LED śweci gdy efek jest włączony (zobacz (8)).
Gniazda
(10) Gniazdo ¼" TS INPUT służy do przewodowego podłączenia
gitarylub innych instrumentów.
(11) BAL OUT est symetrycznym wyjściem poziomu mikrofonu
sterownika ADI21. Do podłączenia sterownika do konsoli
miksującej, należy użyć wysokiej jakości kabla symetrycznego
XLR(mikrofonowego).
(12) Niesymetryczne złącze ¼" TS OUT wysyła sygnał do
wzmacniaczagitarowego.

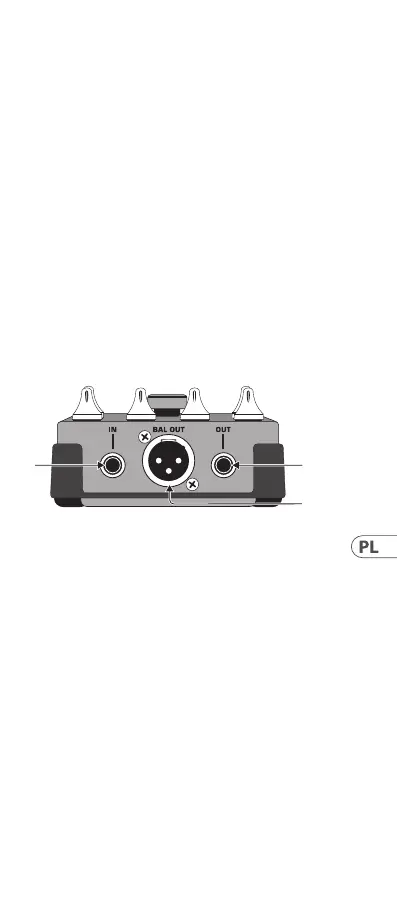

(10) (12)
(11)
