58 V-TONE ACOUSTIC DRIVER DI ADI21
(7) -20 dB PAD スイッチ は BAL OUT ((10) 参照) の出力レベルを
-20 dB 分カットします。出力レベルが、ミキサーチャンネ
ルのマイク入力に対して過剰な場合は、このスイッチを
起 動させ てくだ さい 。
◊ ◊ PAD スイッチを使用する前に、クリップしているのは
ADI21 ではなく、ミキサーのマイクプリアンプであること
を確認してください。マイクチャンネルの CLIP LED が頻
繁 に 点 灯 し て い る 場 合 、出 力 信 号 は PAD スイッチ の み を
介してカットしてください 。
(8) すべてのトーン 機 能 (EQ, マ イク／ チ ュ ー ブ エ ミ ュ レ ー シ
ョン) の起動 / 解除には、このフットスイッチを使用し
ます。この機能を解除している間は、ADI21 は 、標 準 的 な
DI ボックスとして 機 能します。
(9) エフェクトが起 動するとこの LED が点 灯します ((8) 参照)。

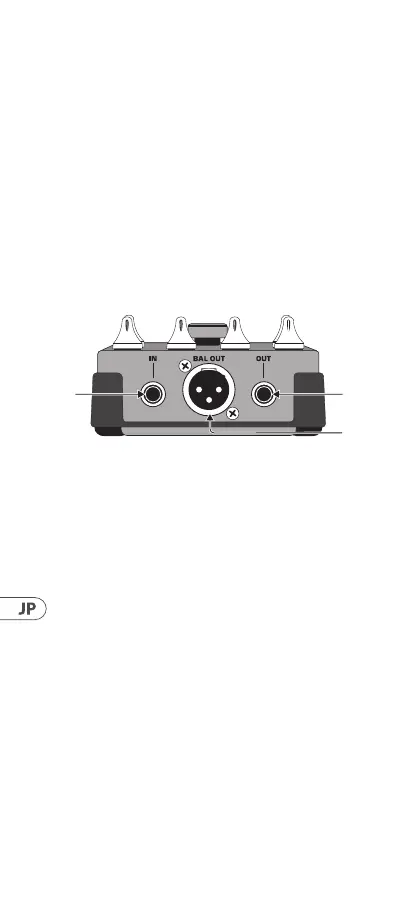

コネクター 類
(10) アコースティックギターの 接 続にはこの 6.3 mm モノラル
フォンジャック INPUT 端 子を 使 用します。
(11) BAL OUT は、ADI21 の バ ランス 型 マイクレ ベ ル 出 力 で す。
ド ラ イ バ ー を ミ キ サ ー に 接 続 す る 場 合 は 、バ ラ ン ス 型 XLR
(マイク ) ケーブル を 使 用してください 。
(12) このアンバランス 型 6.3 mm モノラルフォン ジャック
OUT端子は、信号をベースアンプに送ります。
(10) (12)
(11)
