Strömanslutning
Modulen levereras med den strömkabel som krävs för att
ansluta till ett vanligt Eurorack-nätaggregat. Följ dessa steg
för att ansluta ström till modulen. Det är lättare att göra dessa
anslutningar innan modulen har monterats i ett rackfodral.
1. Stäng av strömmen eller rackhöljet och koppla bort
strömkabeln.
2. Sätt i den 16-poliga kontakten på strömkabeln i uttaget
på nätaggregatet eller rackfodralet. Kontaktdonet har
en ik som kommer i linje med springan i uttaget så att
den inte kan sättas in felaktigt. Om strömförsörjningen
inte har ett nyckeluttag, se till att orientera stift 1
(-12 V) med den röda remsan på kabeln.
3. Sätt i 10-polig kontakt i uttaget på baksidan av
modulen. Kontaktdonet har en ik som kommer i linje
med uttaget för korrekt orientering.
4. När båda ändarna av strömkabeln har anslutits
ordentligt kan du montera modulen i ett fodral och slå
på strömförsörjningen.

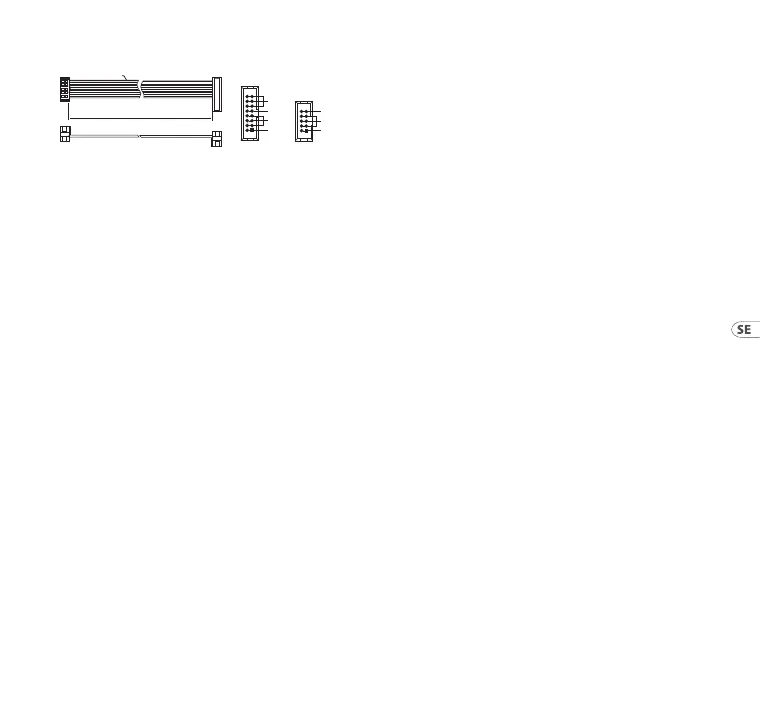

HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
77Quick Start Guide76 WAVES
Installation
De nödvändiga skruvarna ingår i modulen för montering i ett
Eurorack-fodral. Anslut strömkabeln före montering.
Beroende på stativhöljet kan det nnas en serie fasta hål
som är åtskilda 2 hk längs höljets längd eller ett spår som
gör att enskilda gängade plattor kan glida längs höljets
längd. De fritt rörliga gängade plattorna möjliggör exakt
positionering av modulen, men varje platta bör placeras i
ungefärlig relation till monteringshålen i din modul innan
skruvarna fästs.
Håll modulen mot Eurorack-skenorna så att var och en av
monteringshålen ligger i linje med en gängad skena eller
gängad platta. Fäst skruvarna delvis för att börja, vilket gör
det möjligt att justera små positioner medan du justerar
dem alla. När den slutliga positionen har fastställts drar
du åt skruvarna.
