(PL) Sterowanica
1. FREQUENCY RANGE – Użyj tego przycisku, aby wybrać
centralny zakres częstotliwości dla sterownika (7):
Zielony – ⁄ Hz
Pomarańczowy – 2 Hz
Czerwony – 131 Hz
Obramowanie LED będzie świecić w odpowiednim kolorze.
2. RELATIONSHIP – Użyj tego przycisku, aby ustawić
relację między czterema wyjściami CV (22 – 25):
Wyłączony – cztery wyjścia generują różne przebiegi
falowe, z kontrolką 16 działającą jako attenuator
na Wyjściu 1.
• Output 1 – Fala trójkątna, pod wpływem
wszystkich kontrolek
• Output 2 – Fala trójkątna, pod wpływem
wszystkich kontrolek
• Output 3 – Fala prostokątna, z PWM pochodzącym z
regulatora SLOPE
• Output 4 – Fala kwadratowa
Zielony – Regulator 16 umożliwia płynne
przechodzenie między czterema wyjściami.
Pomarańczowy – Regulator 16 przesuwa szczyty wyjść.
Czerwony – Regulator 16 dostosowuje stosunki wyjść.
O godz. 12 wszystkie śledzą częstotliwość ustawioną
przez regulator 7, obracanie zgodnie z ruchem
wskazówek zegara (CW) zwiększa częstotliwości wyjść
23 – 25, obracanie przeciwnie do ruchu wskazówek
zegara (CCW) je zmniejsza.
Obramowanie LED będzie świecić w
odpowiednim kolorze.
3. MODE – Użyj tego przycisku, aby wybrać tryb pracy:

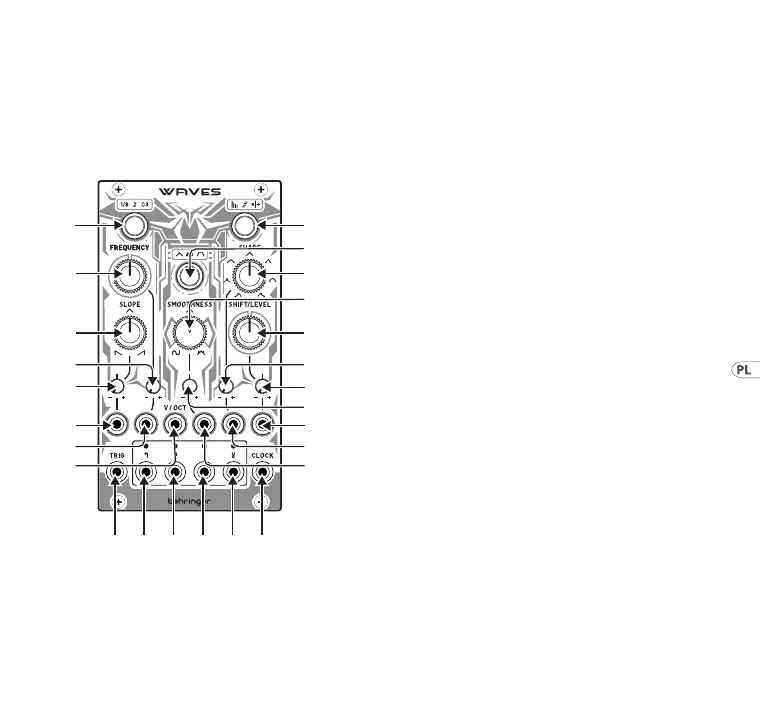

WAVES Sterowanica
(1)
(7) (13)
(10)
(16)(4)
(20) (22) (23) (24) (25) (21)
(18)
(17)
(11)
(14)
(
5)
6)
8)
9)
