93Quick Start Guide92 WAVES
7. ファームウェアが 正常に更 新された場合、オー
ディオファイルが 終了すると WAVES は通常に
戻ります。そうでなければ、レベルを調 整して
もう一度お試しください。
(JP) 技術仕様
モ ジ ュ ー ル に は 、標 準 の Eurorack 電 源システムに
接続するために必要な電源ケーブルが付属してい
ます。以下の手順に従って、モジュールを Eurorack
ケースに接 続しま す。
1. 電源またはラックケースの電源を切り、電源ケ
ーブルを外します。
2. 電 源 ケーブル の 16 ピンコネクタを電源装置ま
たはラックケースのソケットに差し込みます。
コネクタには、ソケットのギャップに合わせて
配 置 さ れ る タ ブ が あ る た め 、正 し く 挿 入 す る こ
と は で き ま せ ん 。電 源 装 置 に キ ー 付 き ソ ケ ッ ト
が な い 場 合 は 、ケ ー ブ ル の 赤 い ス ト ラ イ プ を ピ
ン 1 (‑12 V) に向けて指定してください。
3. モジュール背面のソケットに 10 ピンコネクタ
を挿入します。コネクタには、正しい方向を取
り付けるソケットに合わせて配置するタブが
あります。
4. 電 源 ケーブル の両 端 がしっかりと接 続され た
ら、モジュールをケースに取り付けて電源を
入れます。

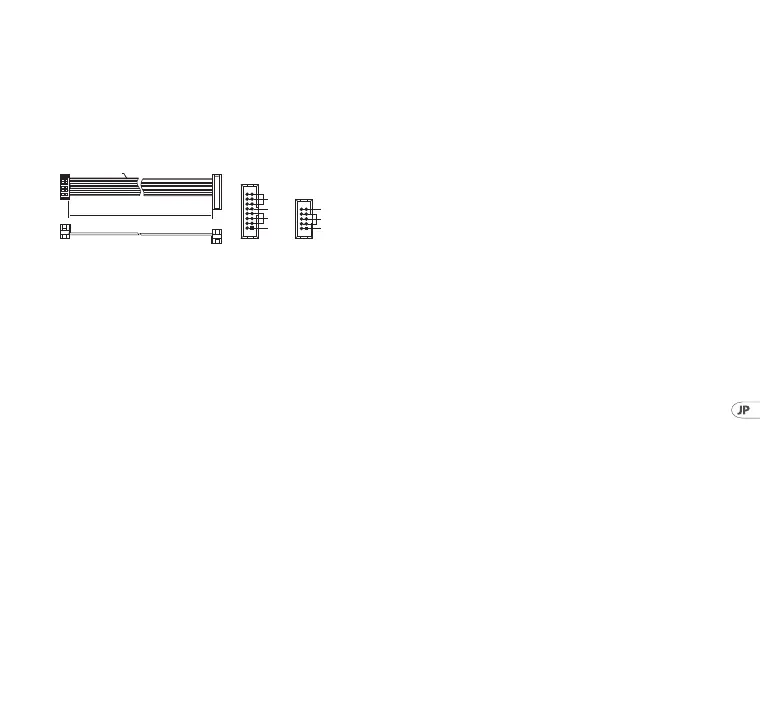

HOT USED
Red Stripe
200 mm ± 10
15 16
21
P2P1
2
10 9
1
Connect end P1 to the module socket
Connect end P2 to the power supply
+ 12V
- 12V
GROUND
+ 12V
- 12V
GROUND
取り付け
必 要 な ネ ジ は 、ユ ー ロ ラ ッ ク ケ ー ス に 取 り 付 け る た
め の モ ジ ュ ー ル に 付 属 して い ま す。取 り 付 け る 前 に
電 源 ケーブル を接 続します。
ラックケース に よって は 、ケ ースの 長さに 沿 って 2 HP
間隔をあけた一連の固定穴や、個々のねじ板がケー
スの長さに沿ってスライドできるトラックが 存在す
る 場 合 が あ り ま す 。自 由 に 動 く ね じ 板 は モ ジ ュ ー ル
の 正 確 な 位 置 を 可 能 に す る が 、各 版 は ね じ を 取 り 付
ける前にモジュールの取付け穴に近い関 係で置かれ
るべきである。
取り付け穴のそれぞれがねじ付きレールまたはねじ
板に合うように、ユーロラックレールに対してモジ
ュールを保持します。ねじを途中で取り付けて開始
し、位置を微調整しながら、すべての位置合わせを
行います。最終的な位置が決まってきた後、ネジを
締め 付 け て下ろしま す。
