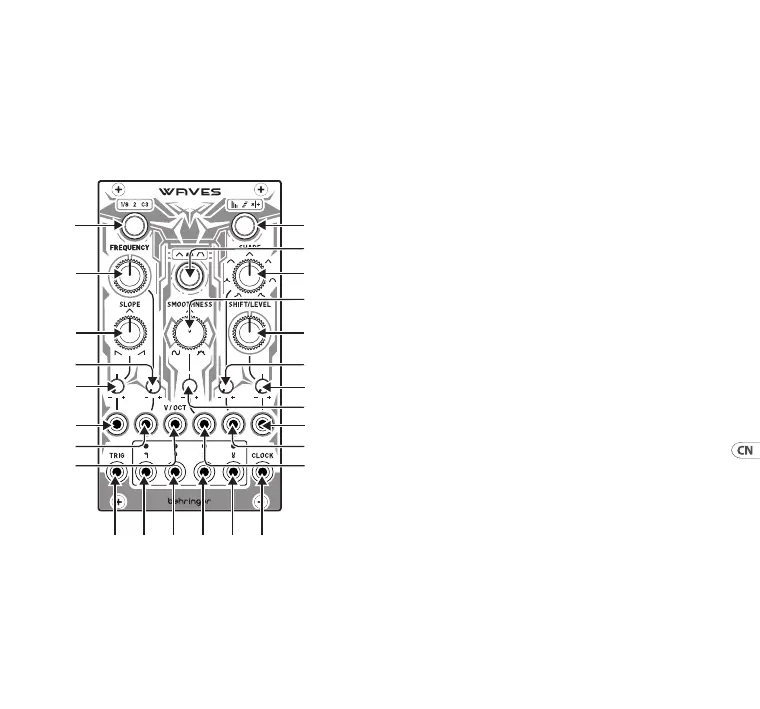

WAVES 控制
(1)
(7) (13)
(10)
(16)(4)
(20) (22) (23) (24) (25) (21)
(18)
(17)
(11)
(14)
(
5)
(
6)
(
8)
(
9)
(15)
(19) (12)
(3)
(2)
(JP) 控制
1. FREQUENCY RANGE – 使用此按钮选择控制 (7)
的中心频率范围:
绿色 – ⁄ Hz
橙色 – 2 Hz
红色 – 131 Hz
LED 外环将以相应的颜色亮起。
2. RELATIONSHIP – 使用此按钮设置四个 CV 输出
(22-25) 之间的关系: 关闭状态 – 四个输出产生
不同的波形, 控制 16 作为 Output 1 的衰减器。
• Output 1 – 三角波, 受所有控制影响
• Output 2 – 三角波, 受所有控制影响
• Output 3 – 脉冲波, PWM 来自 SLOPE 控制
• Output 4 – 方波
绿色 – 控制 16 设置四个输出之间的交叉淡
入淡出。
橙色 – 控制 16 偏移输出的峰值。
红色 – 控制 16 调整输出的比例。 在 12 点钟位
置, 所有输出都遵循由控制 7 设置的频率, 顺时
针旋转 (CW) 增加输出 23-25 的频率, 逆时针旋
转 (CCW) 减少它们的频率。
LED 外环将以相应的颜色亮起。
3. MODE – 使用此按钮选择工作模式:
绿色 – 单极性一次性 AD 包络, 范围为
0 V 至+8 V。
橙色 – 双极性循环 LFO/VCO, 范围为
-5 V 至 +5 V。
红色 – 单极性一次性 ASR 包络, 范围为
0 V 至+8 V。
LED 外环将以相应的颜色亮起。
