Dansk
Beijer Electronics AB, MA00557F 3-3
Installation

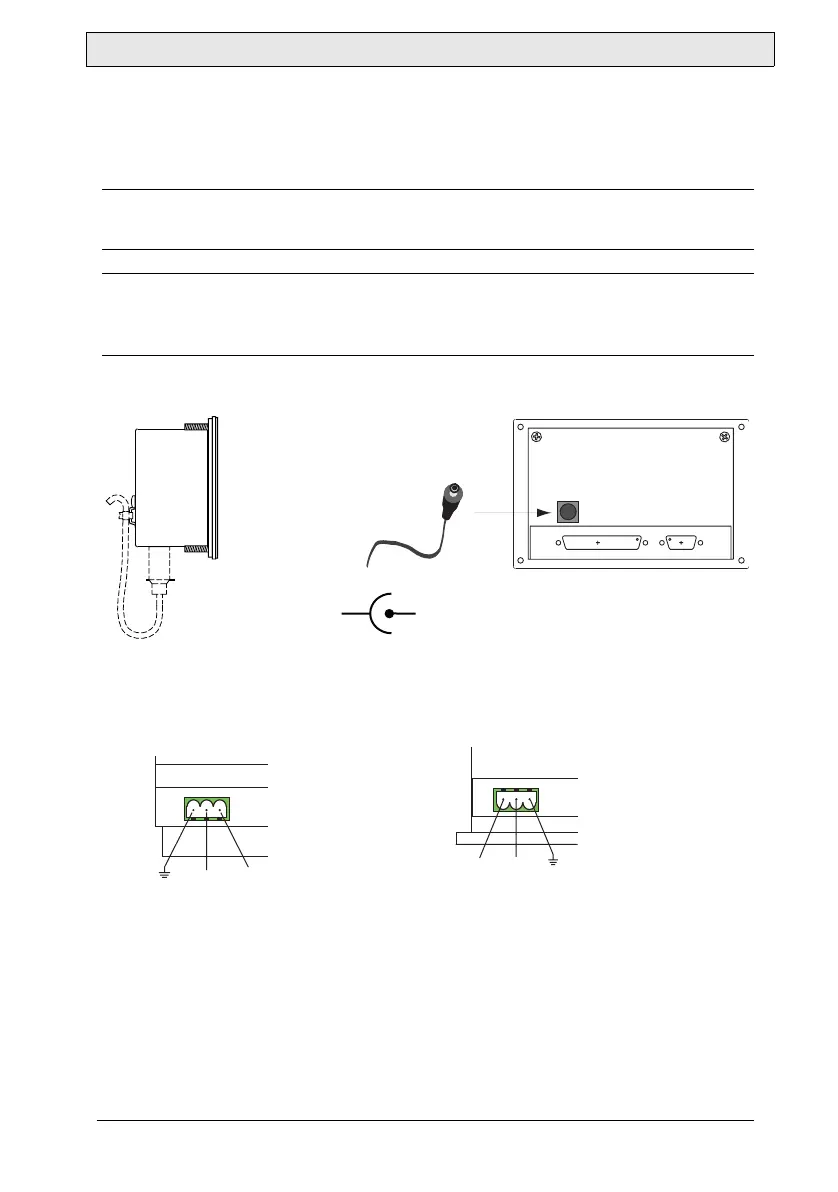

Spændingsforsyning
CIMREX 5 CIMREX 10
CIMREX 12, 20, 30, 41, 60, 70 CIMREX 67, 69, 69T
Længden af 24 V DC strømføringskablet må være max. 10 meter.
Advarsel:
Byt ikke om på + og -, da forkert polairsering kan forårsage permanente skader.
Advarsel:
Sørg for at terminalen og styrsystemet har samme elektriske jordning, for at
undgå at kommunikationsfejl opstår.
0 V DC
+5 V DC
0 V +24 V
0 V
+24 V
Jord
Jord
