Deutsch
Beijer Electronics AB, MA00557F 4-3

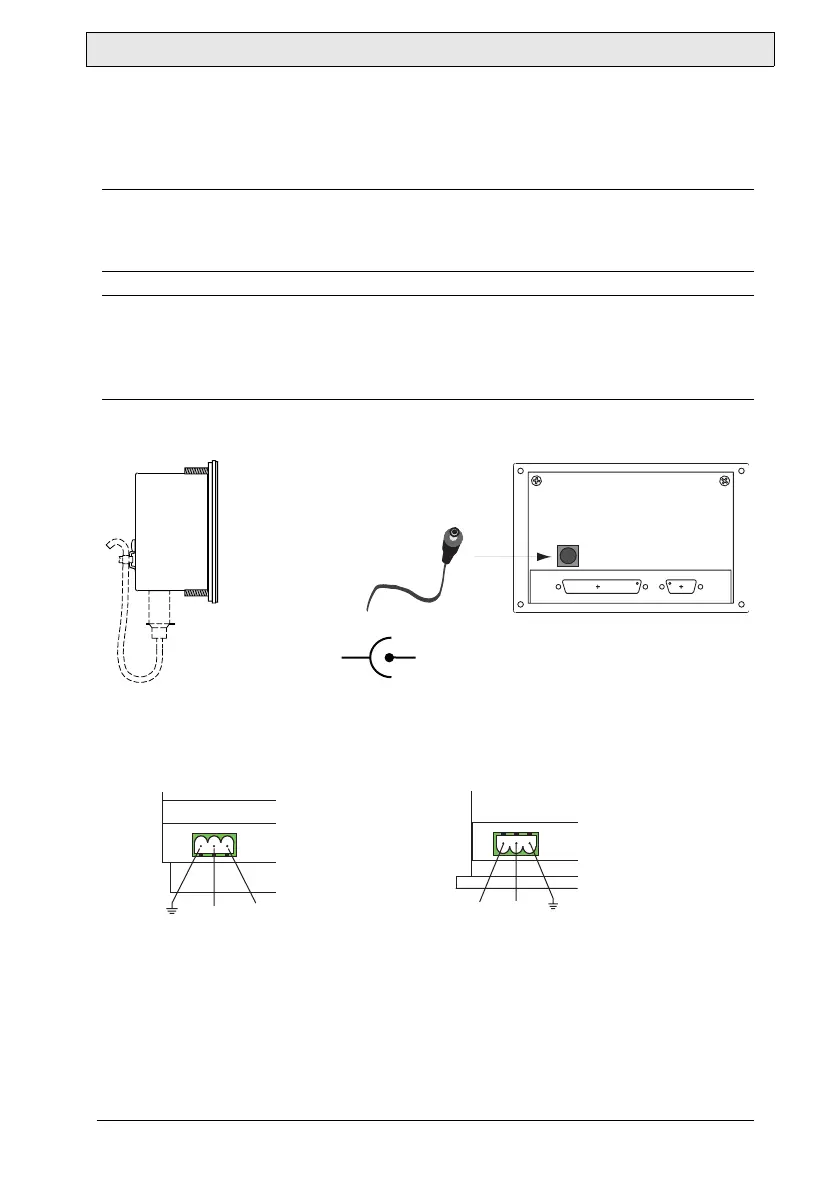

Installation
Spannungsversorgung
CIMREX 5 CIMREX 10
CIMREX 12, 20, 30, 41, 60, 70 CIMREX 67, 69, 69T
Die maximale Länge des Netzkabels (24 V GS) beträgt 10 m.
Achtung!
Achten Sie beim Anschluss auf die richtige Polarität. Kommt es zu einer Ver-
wechslung, wird das Gerät beschädigt.
Vorsicht!
Vergewissern Sie sich, dass Bedienterminal und Steuerung über dieselbe elek-
trische Erdung verfügen (Referenzspannungswert). Andernfalls können Kommu-
nikationsfehler auftreten.
0 V DC
+5 V DC
0 V
+24 V
0 V
+24 V
Erdung
Erdung
