Beijer Electronics AB, MA00557F 5-3
Instalación

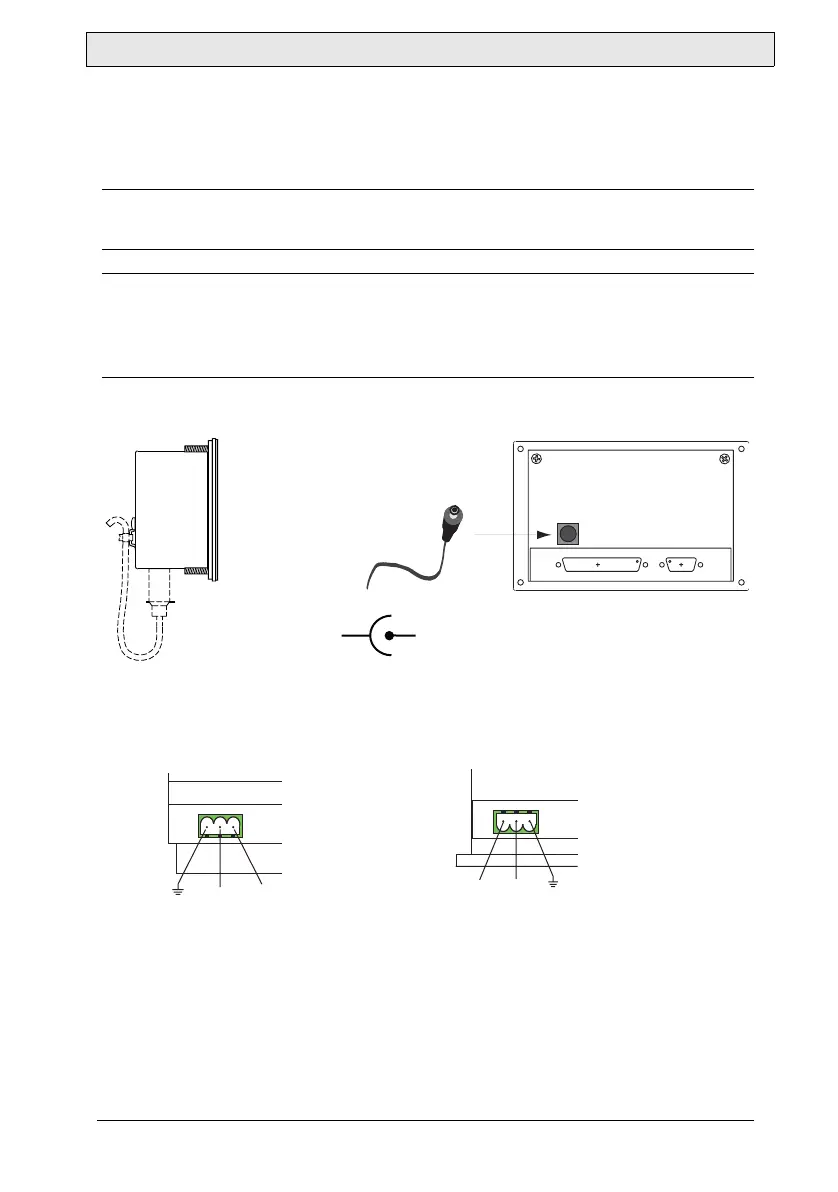

Tensión de alimentación
CIMREX 5 CIMREX 10
CIMREX 12, 20, 30, 41, 60, 70 CIMREX 67, 69, 69T
La longitud máxima del cable de alimentación eléctrica de 24 V DC es de 10 metros.
¡ATENCIÓN!
No aplique tensión invertida. Causaria averia permanente.
¡ATENCIÓN!
Comprobar que el terminal y el sistema controlador tengan la misma conexión
eléctrica a tierra (nivel de tensión de referencia), de lo contrario pueden pro-
ducirse errores en la comunicación.
0 V DC
+5 V DC
0 V +24 V
0 V
+24 V
Tierra
Tierra
