Nederlands
Beijer Electronics AB, MA00557F 9-3
Installatie

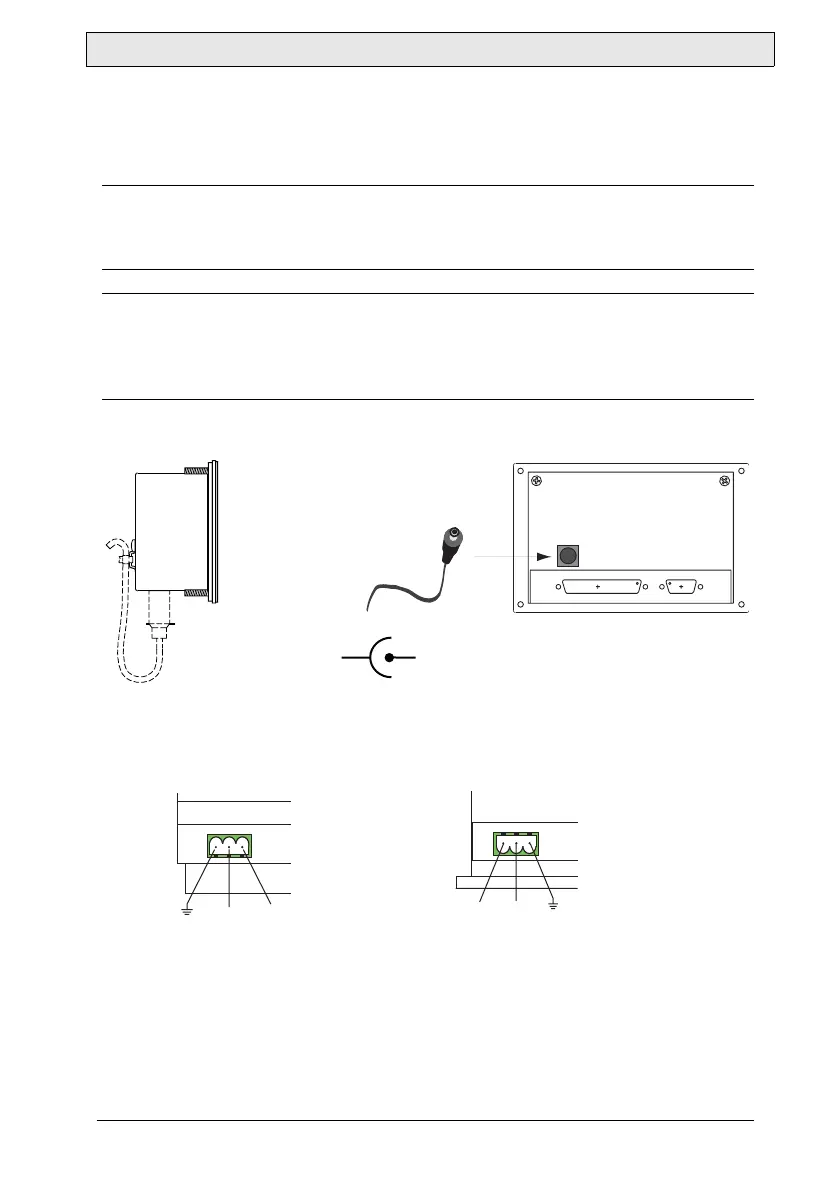

Voltage vereiste
CIMREX 5 CIMREX 10
CIMREX 12, 20, 30, 41, 60, 70 CIMREX 67, 69, 69T
De maximumlengte van de 24 V DC stroomtoevoerkabel is 10 meter.
WAARSCHUWING:
Verwissel nooit de polariteit van de spanning; dit kan blijvende schade veroor-
zaken.
WAARSCHUWING:
De terminal en het besturingssysteem dienen op dezelfde manier geaard te zijn
(niveau referentiespanning). Indien dit niet het geval is kunnen er fouten in de
communicatie optreden.
0 V DC+5 V DC
0 V +24 V
0 V+24 V
Aarding
Aarding
