Suomen kielinen
Beijer Electronics AB, MA00557F 14-3
Asennus

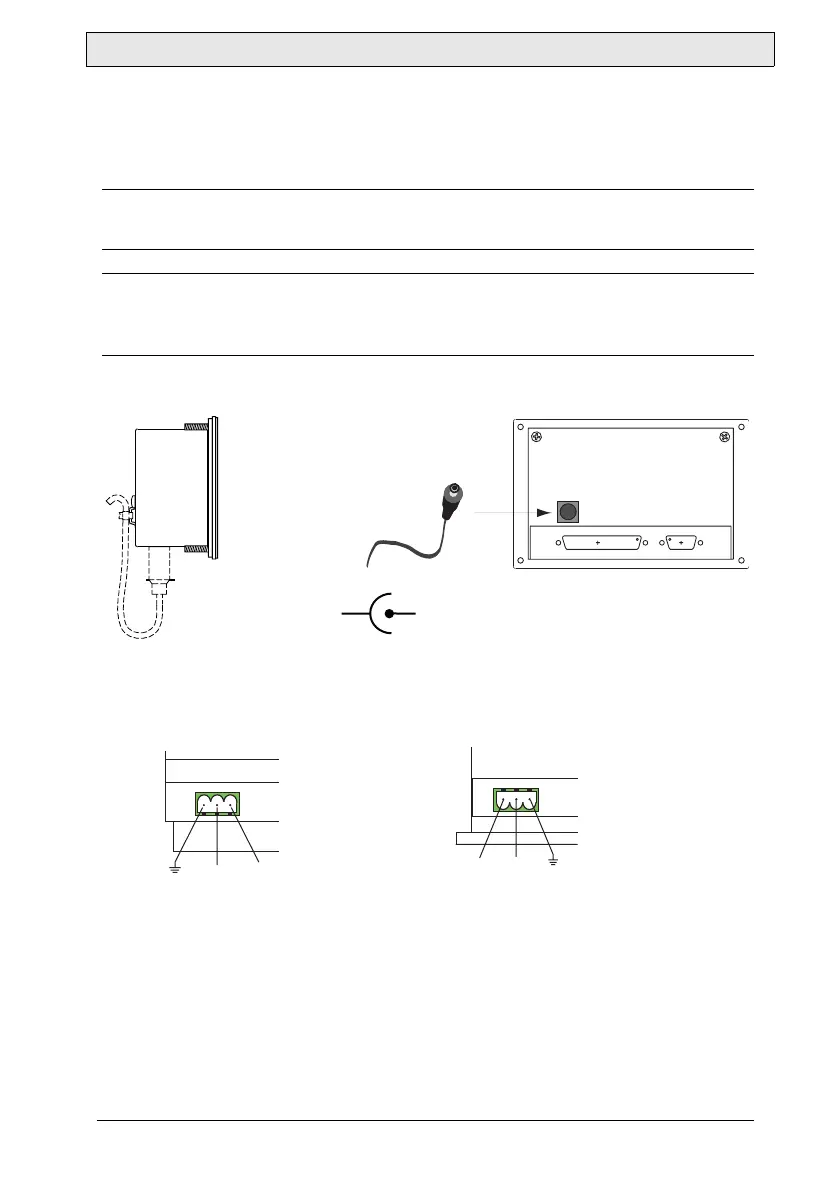

Jännitesyöttö
CIMREX 5 CIMREX 10
CIMREX 12, 20, 30, 41, 60, 70 CIMREX 67, 69, 69T
24 V DC verkkokaapelin maksimipituus on 10 metriä.
VAROITUS!
Jännitteen kytkeminen väärin saattaa vaurioittaa päätettä pysyvästi.
VAROITUS!
Varmista, että päätteen ja ohjausjärjestelmän maadoitus on samanlainen (ver-
tailujännitetaso), muussa tapauksessa tiedonsiirrossa voi esiintyä virheitä.
0 V DC
+5 V DC
0 V +24 V
0 V
+24 V
Maadoitus
Maadoitus
