Beninca TOM - Page 7

7
A
B
D
E
F
G
B
C
2 2
3
5
1
4
1
M
1
b
a
c
2 3 4
GND
SWO
SWC
230Vac 230Vac ENC
24Vdc ENC
1 2 3 4
a
b
c
5 6 7
GND
M
ENC
2 3
ed
5 6 7
ENC
M
A B C

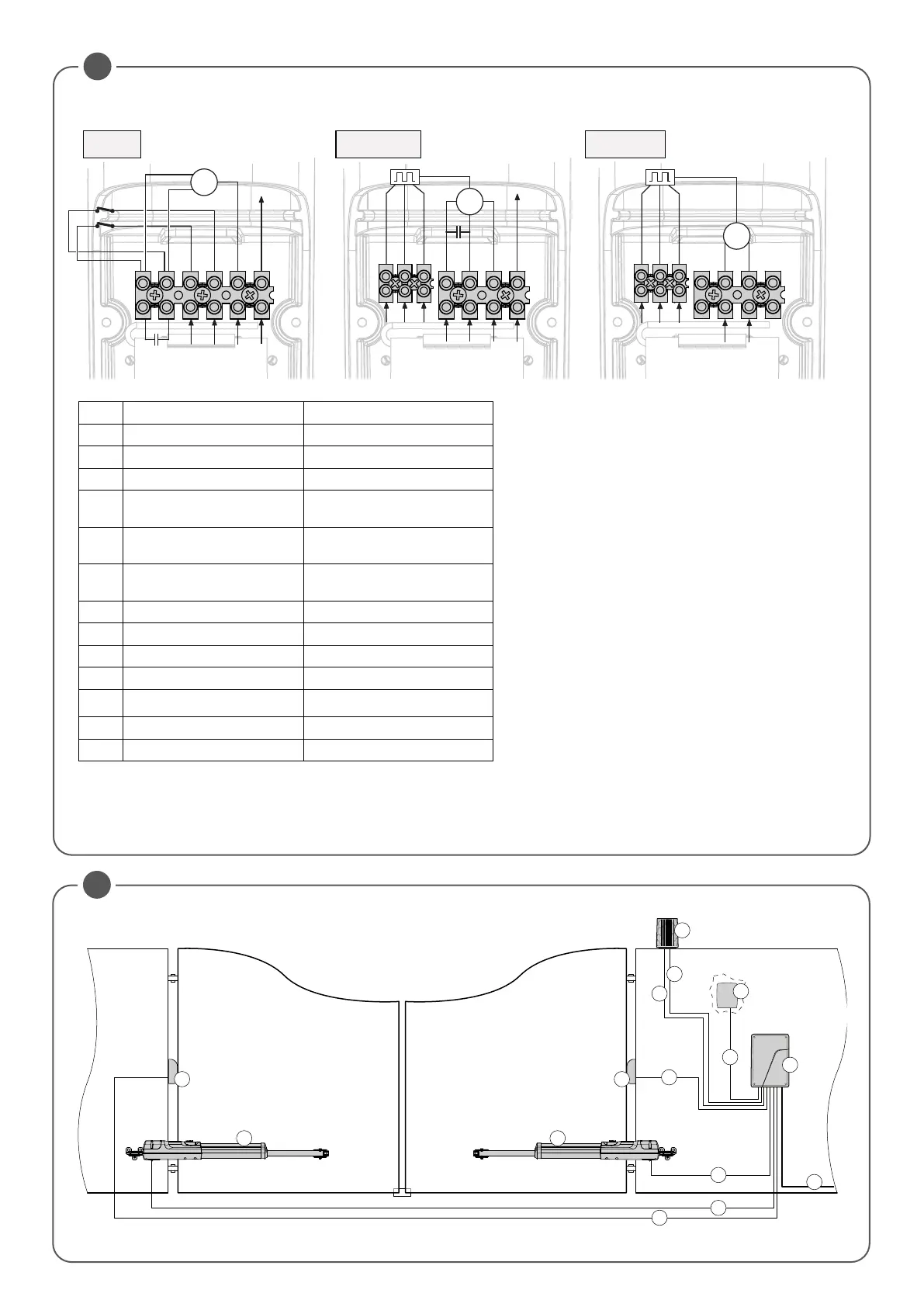

TOM.30M - TOM.40M - TOM.50M
TOM.30ME TOM.3024E - TOM.4024E - TOM.5024E
10
11
1
Sluit
Close
2
Opent
Open
3
COM
COM
4
GND
GND
5
Signaal ENCODER
Groene draad
ENCODER signal
Green wire
6
Positief ENCODER
Bruine draad
ENCODER positive
Brown wire
7
Negatief ENCODER
Witte draad
ENCODER negative
White wire
a
Zwarte draad
Black wire
b
Witte draad
White wire
c
Rode draad
Red wire
d
Blauwe draad
Blue wire
e
Bruine draad
Brown wire
SWC
Eindschakelaar SLUIT
CLOSE limit switch
SWO
Eindschakelaar OPENT
OPEN limit switch
