ne chiuso (vedi descrizione ponticelli a filo).
In tutti i casi è possibile rimuovere il ponticello [+N]
per far suonare comunque la sirena in mancanza
della 24V.
Fare riferimento alla note della relativa tabella, per
le configurazioni dei ponticelli relative ad ogni colle-
gamento.
PROGRAMMAZIONI
Nella scheda della sirena, vedi fig.2, vi sono due tipi di
ponticelli: ponticelli estraibili e ponticelli a filo (la scheda
viene fornita con tutti i ponticelli inseriti). I ponticelli
estraibili T1 e T2 determinano la diversità dei suoni.
Il loro utilizzo è utile quando, ad esempio, vengono
installate due sirene vicine; in base al suono emes-
so, è possibile identificare velocemente quale delle
due è in allarme.
I suoni sono rispettivamente quelli programmati me-
diante i ponticelli estraibili T1 e T2:
1.Modulazione salita e discesa: T1=0 (K) e T2=0 (K)
2.Modulazione solo salita: T1=1(“ ) e T2=0 (K )
3.Multitono, T1=0 (K ) e T2=1 (“ )
4.Tono singolo, T1=1 (“ ) e T2=1 (“ )
I ponticelli a filo sono di facile accesso e permettono
di scegliere;
P: la polarità desiderata sugli ingressi [A] e [F];
SD: la presenza del tempo limite di suono e
lampeggio;
+N: la presenza/assenza di 24V per la gestione dei
guasti sull’uscita Open Collector [G];
PUL: la presenza/assenza della PULL-UP sugli in-
gressi [A] e [F].
La programmazione dei ponticelli a filo e dei ponticelli
estraibili è mostrata nelle relative tabelle.
PROGRAMMING
The board Jumpers (Wire and Link) are already
connected at default (see fig. 2).
If you are installing several CALL -R24 hornstrobes
in the same area, the T1 and T2 Link Jumper will
allow you to select a different sound for each one,
thus permitting Users to distinguish between them.
The Link Jumpers T1 and T2 will allow you to select
the sounds, respectively:
1) Up and down-scale modulation:
T1=0 (K ) and T2=0 (K )
2) Up-scale modulation, T1=1 (“ ) and T2=0 (K )
3) Multitone, T1=0 (K ) and T2=1 (“ )
4) Single Tone, T1=1 (“ ) and T2=1 (“ )
The wire jumpers allow you to set:
- P: the input polarity on [A] and [F];
- SD: the expired time for sound and Flasher ;
- +N: the presence/absence of 24V to manage
trouble signal on terminal [G] (Open Collector) ;
- PUL: the presence/absence of PULL-UP on [A]
and [F] inputs .
For the various programming options provided by
the Wire and Link Jumpers refer to relative Tables.
/$0
'
%
'
%

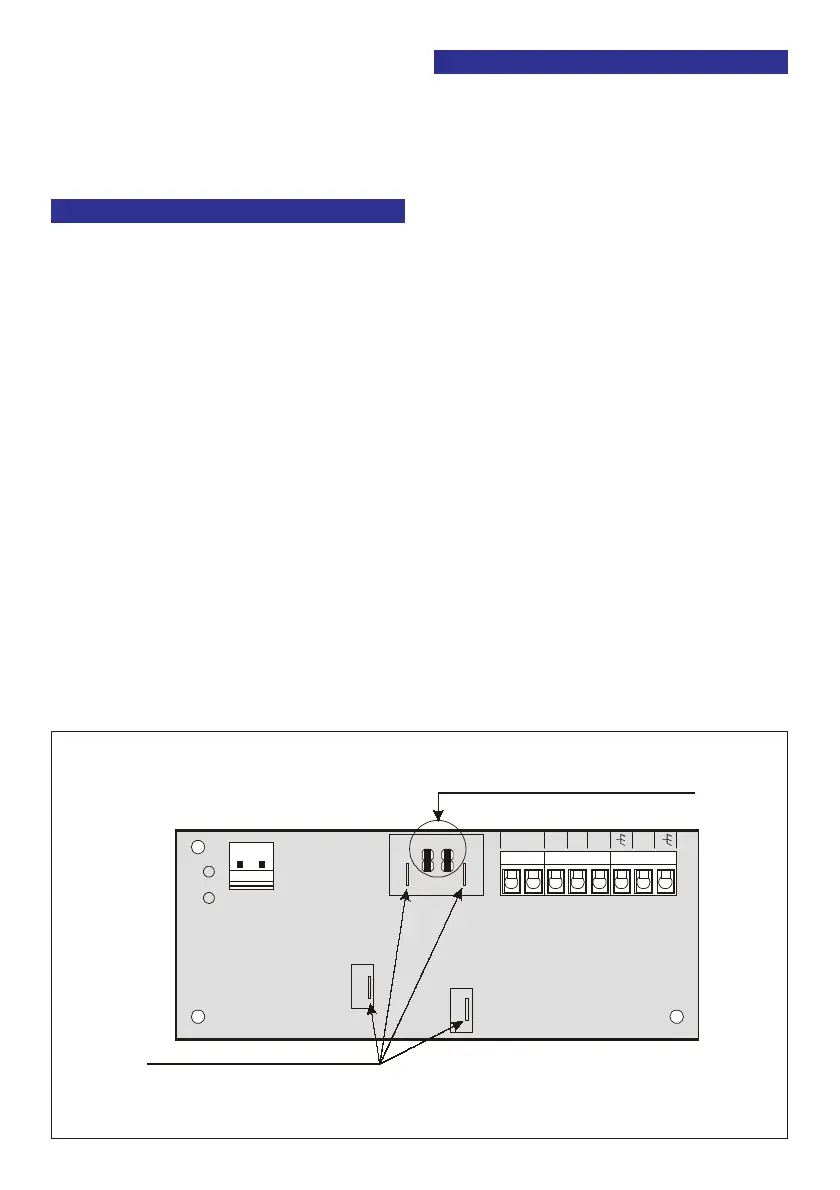

Fig. 2 - Parti della scheda - Board components
