15
operating instructions compact series V1.3
TC 44TC 66TC 88
Betriebsparameter
Hiermit kann der Regler auf spezielle
Anwendungen adaptiert werden. Eine
detaillierte Beschreibung finden Sie
in der Technischen Anleitung auf
www.bentrup.de. Zum Aufrufen Pro-
grammtaste 3 Sekunden lang drücken.
Über die Pfeil- und / Tasten können
die Parameter ausgewählt bzw. ggf. ver-
ändert werden.
Elektrische Details
Achtung! Der Regler darf auf keinen Fall geöffnet werden.
Sicherung ist von außen zugänglich. Darstellung der Draufsicht
des Steckers (bzw. Buchse der Reglerrückseite bei Panelversion).
Einige Ofenhersteller nutzen eine andere Belegung als dargestellt.
Operating Parameters
This allows adapting the controller for
very specific applications. For a detailed
explanation refer to the Technical
Manual available on www.bentrup.com.
To enter operation parameters hold pro-
gramme key for 3 seconds. Use the
arrow resp. / keys to navigate
through resp. change the parameters.

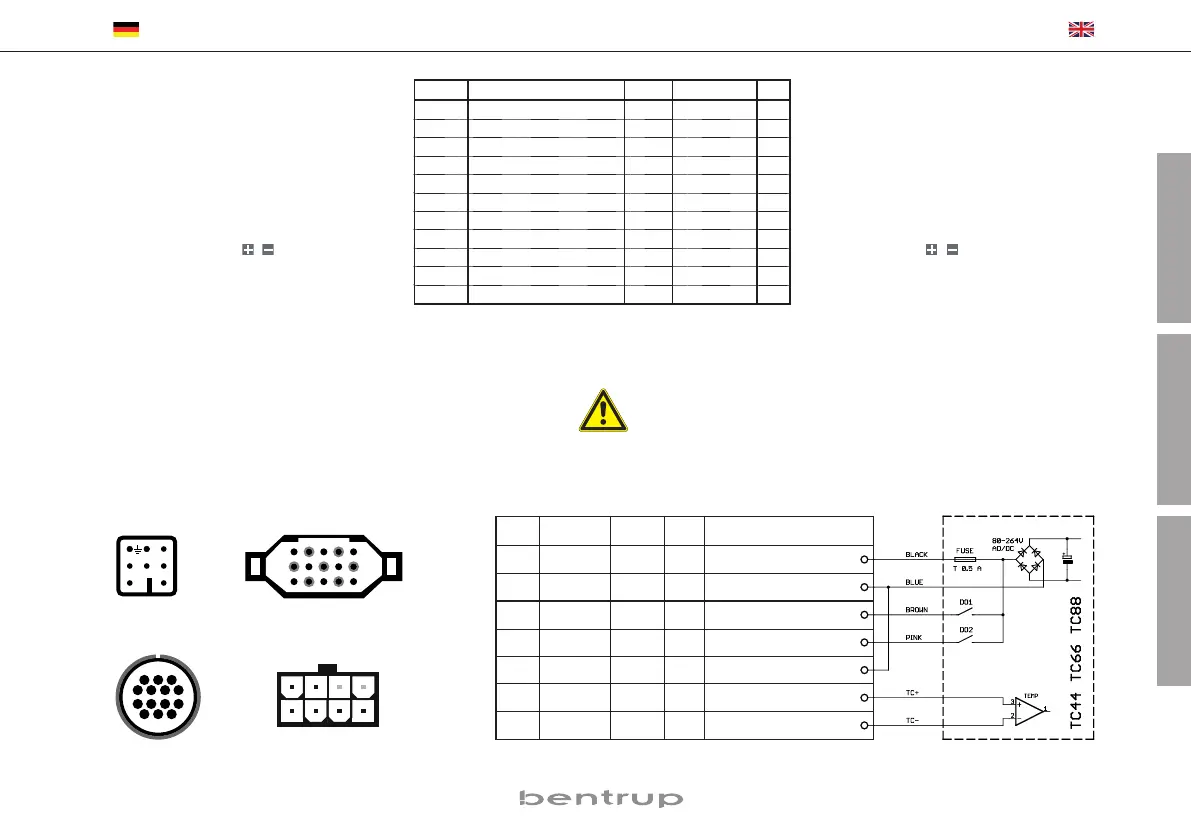

Electrical Details
Caution! Under no circumstances open the controller. The fuse is
accessible from the outside. Sketches show the top view of plugs
(resp. socket on panel model). Note that some kiln manufacturer
use pin assignments different from the ones shown below.
par. no. operation parameter default set range unit
S-01 thermocouple (fixed) S,R,J,K
S-02 max. temperature (fixed) 20-1600 °C
S-03 proportional range (P) 2.0 0.0-99.9 %
S-04 integral time (I) 200 10-8000 s
S-05 derivative time (D) 10 0-999 s
S-06 control output cycle time 30 1-99 s
S-07 control supervisory Opt Opt, Grd, OFF
S-08 ramp units°C/h or h:min Grad Grad,time
S-09 communication ID 0 0-63
S-10 mode 2
n
d
ctrl. output (fixed) 1 0-9
S-11 temperature units °C °C - °F
HAN7D
CPC14
HAN15D
HAN7D HAN15D CPC14 PANEL
5 A1 8 1 mains supply (L)
2 B1 9 2 mains supply (N)
6 A3 14 4 control output heating (L)
7 C3 12 3 control output extra (L)
1 B3 13 - control output (N)
3 B5 1 7 thermocouple +
4 S/R:C5 J/K:A5 S/R:2 J/K:3 8 thermocouple -
PANEL
