14
WAŻNE: jeśli w płytę kotła wpięty jest mostek TA, należy go usunąć.
WAŻNE: Należy zabezpieczyć przewody odbiornika.
MONTAŻ ODBIORNIKA
Odbiornik należy zamontować w sąsiedztwie kotła używając śrub
i kołków do ściany lub pasków magnetycznych do mocowania na
obudowie kotła (zarówno śruby, kołki, jak i paski magnetyczne na
wyposażeniu programatora). Odbiornik należy zamontować w takim
miejscu, aby widoczny był transparentny przycisk. Nie ma żadnych
powodów dla których obudowa odbiornika miałaby pozostać otwar-
ta. Urządzenie może być zamontowane wyłącznie wewnątrz budyn-
ku i miejscach wolnych od wody i wilgoci. Podłączenia elektryczne
muszą być wykonane zgodnie z wymaganiami dla instalacja elek-
trycznych BS 7671. Istnieje możliwość ustawienia indywidualnego
kodu (adresu) na wypadek, gdyby w sąsiednim mieszkaniu również
znajdował się nadajnik, mogący zakłócać pracę kotła.
UWAGA: zabrania się montować odbiornik trwale do obudowy kotła.
MONTAŻ NADAJNIKA
Nadajnik i odbiornik są fabrycznie wstępnie sprzężone, dlatego też
nie jest konieczne wykonanie procedury kodowania przed monta-
żem obu jednostek. W przypadku, gdy kodowanie okaże się jednak
niezbędne, obie jednostki powinny znajdować się blisko siebie (patrz
rozdział “kodowanie”).
Przed montażem nadajnika, należy sprawdzić komunikację radiową
pomiędzy jednostkami (jeśli nie ma połączenia radiowego pomiędzy
nadajnikiem a odbiornikiem, dioda na odbiorniku będzie pulsowała
nieregularnie w kolorze czerwonym lub zielonym)
Nadajnik używa fal radiowych do komunikacji z odbiornikiem, dlate-
go też należy pamiętać, że każde metalowe obiekty mogą osłabiać
albo załamywać sygnał radiowy, jak na przykład: stalowe wzmocnie-
nia ścian, stalowe wykończenia mebli, urządzenia kuchenne, lustra.
Zasięg działania programatora wynosi do 40 metrów w otwartej
przestrzeni oraz do 20 metrów w budynku, w zależności również od
wspomnianego powyżej wyposażenia mieszkania, domu. Nadajnik
należy zamontować na ścianie wolnej od elementów, mogących za-
łamywać sygnał radiowy w pomieszczeniu, które ma być ogrzewane
wg ustawień w programatorze. Montaż nadajnika może być wykona-
ny za pomocą śrub i kołków, jak również przy użyciu dwustronnych

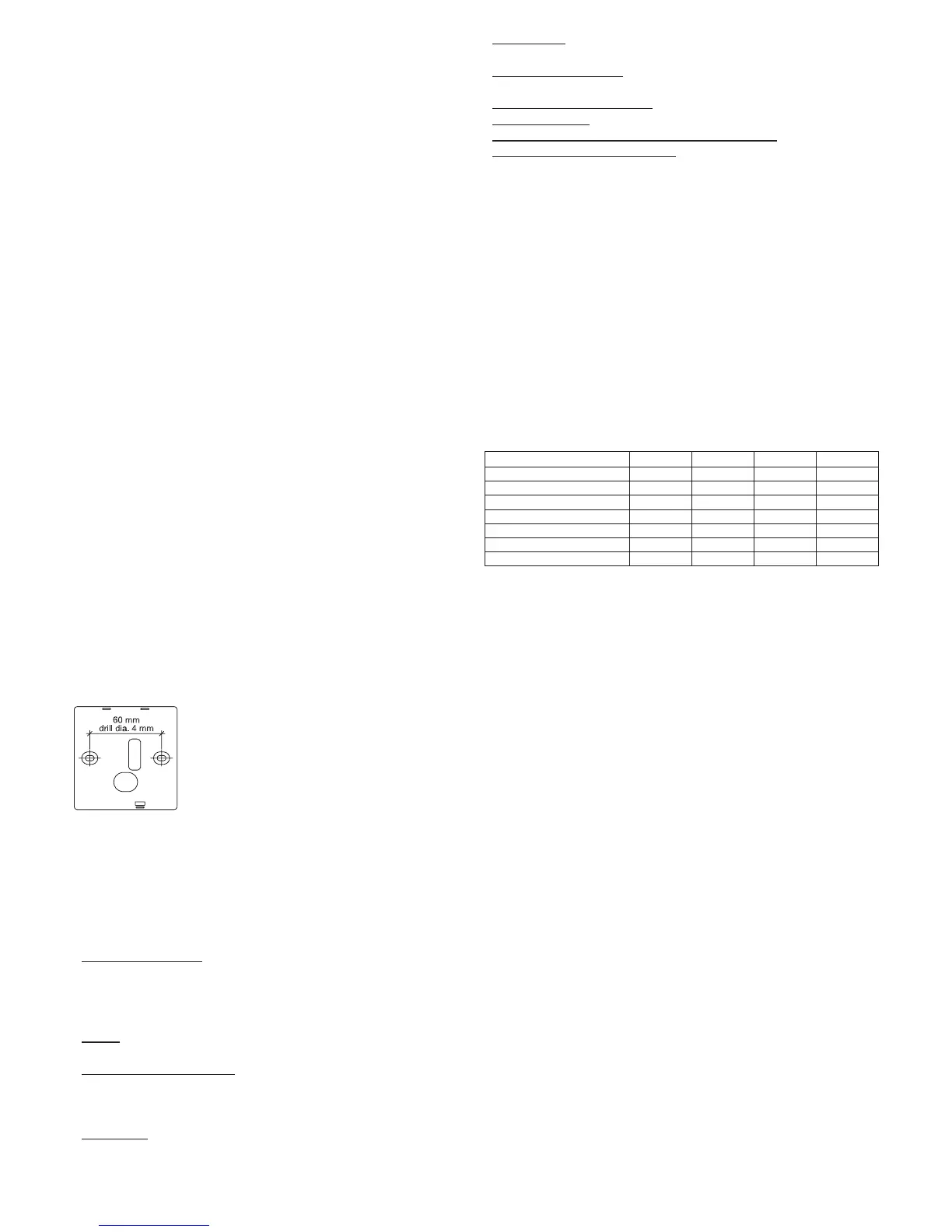

pasków samoprzylepnych (dostępnych na wyposażeniu). Poniżej
znajduje się schemat przedstawiający wytyczne do nawiercenia
otworów
Odległość pomiędzy dwoma otworami o średni-
cy 5mm wynosi 60 mm. W przypadku decyzji o
wykonaniu montażu nadajnika za pomocą śrub,
należy go otworzyć i umieścić śruby od we-
wnątrz obudowy. Tylną obudowę można zdjąć
naciskając przycisk znajdujący się w podstawie
(w dolnej części) nadajnika. Przed montażem
termostatu na ścianie należy włożyć do niego dwie baterie AAA+ (na
wyposażeniu) zgodnie z oznaczeniami.
UWAGA: Nie należy dotykać płyty umieszczonej w programatorze,
ponieważ zawiera delikatne elementy elektrostatyczne.
FUNKCJE
Bezprzewodowy programator tygodniowy termostatyczny posiada
następujące funkcje
• Czujnik temperatury: wewnętrzny czujnik mierzy temperaturę w po-
mieszczeniu i porównuje ją z zadaną. W zależności od zapotrze-
bowania na ciepło (według zaprogramowanych przedziałów cza-
sowych), termostat włącza lub wyłącza kocioł. Czujnik temperatury
został zlokalizowany w dolnej części termostatu pokojowego.
• Zegar: na programatorze jest wyświetlany zegar; możliwe jest
ustawienie aktualnego czasu na termostacie.
• Programowanie czasowe: możliwe jest ustawienie dwóch pozio-
mów temperatur (komfortowej lub ekonomicznej) w wybranych
przedziałach czasowych na każdy dzień tygodnia (programowanie
w trybie 24-godzinnym, co godzinę).
• Tryb pracy: AUTO, PRZYJĘCIE, OFF: Tryb AUTO – realizuje pro-
gram tygodniowy ustawiony przez użytkownika. Tryb PRZYJĘCIE
– realizuje temperaturę komfortową niezależnie od ustawionych
przedziałów czasowych. Tryb OFF wyłącza funkcję centralnego
ogrzewania.
• Tryb ręczny: możliwość zmiany trybu pracy z temperatury nocnej
na dzienną (i na odwrót) w danym przedziale czasowym.
• 3 poziomy temperatur: komfortowa, ekonomiczna i antyzamrzanio-
wa
• Funkcja antyzamarzaniowa
• Niski stan baterii
• Alarm zaniku komunikacji radiowej na odbiorniku
• Kalibracja czujnika temperatury
INSTRUKCJA FUNKCJONOWANIA
Podczas pierwszej instalacji termostatu, należy ustawić zegar i ak-
tualny dzień tygodnia (szczegóły w rozdziale POKRĘTŁO). Następ-
nie należy wybrać tryb pracy termostatu. Jeśli zostanie wybrany tryb
AUTO, ogrzewanie będzie realizowane zgodnie z zaprogramowany-
mi przedziałami czasowymi i wybraną temperaturą pokojową.
Kiedy aktywna jest funkcja PRZYJĘCIE, ogrzewanie jest realizowa-
ne zgodnie z wybraną temperaturą pokojową do momentu zmiany
trybu pracy na inny (AUTO, OFF).
Jeśli zostanie wybrany tryb OFF, ogrzewanie c.o. nie jest realizowa-
ne (funkcja antyzamarzaniowa pozostaje aktywna).
Termostat jest wstępnie zaprogramowany (ustawienia fabryczne)
zgodnie z harmonogramem przedstawionym w tabeli poniżej; har-
monogram ten może zostać dowolnie zmodykowany i dostosowany
do indywidualnych potrzeb użytkownika.
Fabrycznie ustawione przedziały czasowe
Dzień tygodnia ON OFF ON OFF
Poniedziałek (dzień 1)
06:00 08:00 16:00 22:00
Wtorek (dzień 2) 06:00 08:00 16:00 22:00
Środa (dzień 3) 06:00 08:00 16:00 22:00
Czwartek (dzień 4) 06:00 08:00 16:00 22:00
Piątek (dzień 5) 06:00 08:00 16:00 22:00
Sobota (dzień 6) 08:00 11:00 16:00 23:00
Niedziela (dzień 7) 08:00 11:00 16:00 23:00
W pozostałych przedziałach czasowych programator realizuje tem-
peraturę nocną (przykładowo od pn. do pt., w godzinach 08:00-
16:00 i 22:00-06.00).
Inne ustawienia fabryczna:
• Temperatura komfortowa/dzienna: 21°C
• Temperatura ekonomiczna/nocna: 16°C
• Temperatura funkcji antyzamarzaniowej: 5°C
• Histereza wyłącz: 0,4°C (kocioł zostanie wyłączony, gdy tempera-
tura wzrośnie powyżej ustawionej temperatury o 0,4°C)
• Histereza załącz: 0,2°C (kocioł zostanie uruchomiony, gdy tempe-
ratura spadnie poniżej ustawionej temperatury o 0,2°C)
NISKI STAN BATERII
Na wyposażeniu programatora są dwie baterie, które powinny wy-
starczyć na ok. 1 rok użytkowania. Kiedy baterie są słabe, na wy-
świetlaczu pojawi się odpowiedni symbol (str.3). Aby uniknąć sytu-
acji braku w dostawie ciepła w ciągu dnia, najlepiej wymienić baterie
od razu.
Należy przestrzegać odpowiedniego kierunku umieszczenia baterii
w programatorze zgodnie ze wskazówkami wewnątrz pojemnika na
baterie. Za każdym razem, kiedy baterie zostaną wyjęte, termostat
traci wyłącznie ustawienie zegara i bieżącego dnia tygodnia. Zapro-
gramowane przedziały czasowe oraz ustawione temperatury pozo-
stają zapamiętane.
BŁĘDY
• W przypadku zaniku sygnału radiowego pomiędzy nadajnikiem i
odbiornikiem, po 350 sek. od zaniku sygnału radiowego czerwo-
na lub zielona dioda zacznie nieregularnie migać. Może być to
spowodowane niskim stanem baterii (wskaźnik niskiego poziomu
baterii jest widoczny na wyświetlaczu nadajnika) lub gdy nadajnik
jest ulokowany w nieodpowiednim miejscu (np. zbyt duży dystans
pomiędzy nadajnikiem i odbiornikiem). Po ponownym uruchomie-
niu komunikacji pomiędzy urządzeniami, nadajnik powraca do nor-
malnego trybu pracy, a dioda przestaje migać.
• Jeżeli w chwili utraty połączenia na wyświetlaczu znajdowała się
ikona płomienia, ze względów bezpieczeństwa odbiornik automa-
tycznie włączy kocioł.
• Jeżeli odbiornik jest zlokalizowany na granicy maksymalnej odle-
głości, może strać na chwilę łączność z nadajnikiem, a następnie
powrócić do normalnej pracy.
