Ricevitore con spina maschio plug&play
Collegare il connettore maschio (4 spine) del ricevitore
al connettore femmina presente sulla caldaia (presente
solo su determinati modelli di caldaia)
Ricevitore con terminali a puntalini liberi
Collegare i terminali del ricevitore ai corrispettivi morsetti sulla caldaia
assicurandosi che le caratteristiche elettriche tra quanto disponibile
in caldaia e il ricevitore siano compatibili (vedi paragrafo speciche
tecniche). La non compatibilità comporta un mal funzionamento e
pericolosità dell’installazione . I terminali blu e marrone sono per
alimentazione del ricevitore (individuare se presenti in caldaia
morsetti in alta tensione liberi, o utilizzare alimentazione esterna). I
terminali neri sono da collegare ai morsetti del termostato ambiente
caldaia (rimuovere ponticello se presente). I terminali rossi sono
da collegare all’uscita OpenTherm della scheda caldaia nel caso
si voglia controllare la caldaia con un’altra modalità (solo se
compatibile) .
Blu = alimentazione 230 Vac = N neutro
Marrone = alimentazione 230 Vac = L fase
Nero & Nero = Termostato ambiente (T.A.) = I-O
Rosso & Rosso = OpenTherm = OT bus

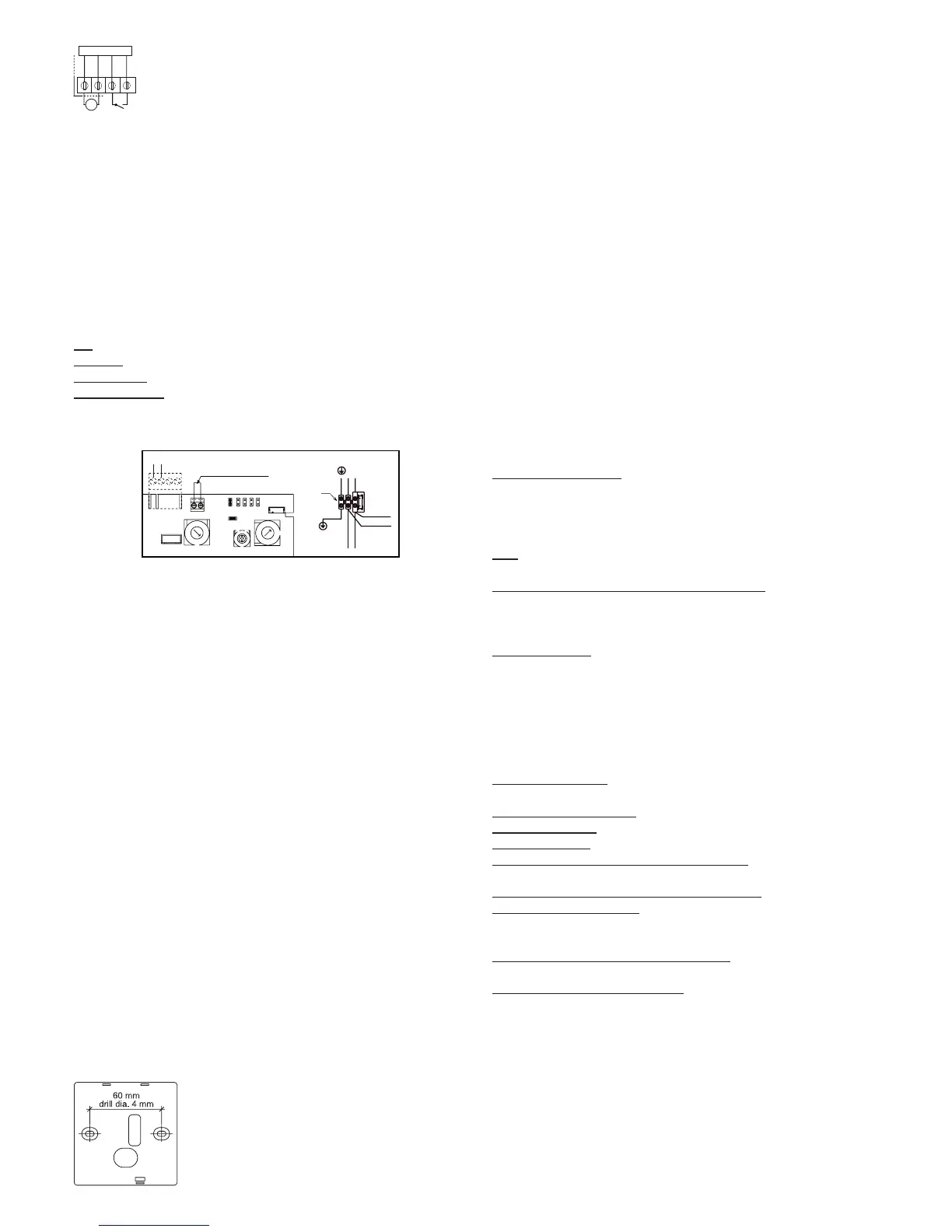

Vedi immagine a lato per la connessione interna del ricevitore lato
relè. Vedi immagine successiva per una installazione tipica.
JP1
JP2
JP3
JP4
JP5
JP6
CN6
CN5
CN12
1
CN13
P1
P3
P2
Remove the bridge
Black RF wires connections
N
L
230 V
M3
F
brown
blue
brown RF
blue RF
IMPORTANTE: il ponticello (se presente) deve essere rimosso dai
morsetti termostato ambiente
IMPORTANTE: ancorare il cablaggio del ricevitore assieme agli altri
cavi della caldaia per evitare strappi accidentali dei li che potrebbe-
ro compromettere la sicurezza dell’installazione.
INSTALLAZIONE DEL RICEVITORE
Fissare il ricevitore in prossimità della caldaia con le diverse possi-
bilità di seguito descritte:
1. Utilizzando i tasselli a corredo (in questo caso il ricevitore va aper-
to per ssare dall’interno le viti – l’operazione di apertura va fatta
con alimentazione elettrica spenta)
2. Utilizzando gli adesivi magnetici forniti a corredo, incollandoli sul
retro del ricevitore e applicandolo sul mantello caldaia (ogni qual-
volta si debba fare manutenzione e rimuovere il mantello, va isola-
ta l’alimentazione elettrica e va staccato il ricevitore dal mantello).
La posizione dell’installazione deve essere fatta in modo che sia vi-
sibile e attuabile il led/pulsante.
Per nessuna ragione il ricevitore deve essere aperto (a meno di an-
coraggio mediante tasselli). L’apparecchio deve essere installato in
una zona libera da acqua e umidità, il cablaggio deve essere con-
forme alle normative IEE. Nel caso nelle vicinanza sia installato uno
stesso tipo di termostato (esempio appartamento vicino), potrebbero
esserci errori nel caso fortuito che sia stato utilizzata la medesima
codica. È possibile far selezionare un codice alternativo come de-
scritto nel paragrafo “abbinamento radio del trasmettitore-ricevitore”.
NOTA: evitare di ssare in modo permanente il ricevitore al mantello
della caldaia.
INSTALLAZIONE DEL TRASMETTITORE
Il ricevitore e il trasmettitore vengono forniti già abbinati, pertanto
non è richiesta l’operazione di codica della ra-
dio frequenza al momento dell’installazione. Nel
caso si richiesto rifare l’abbinamento, meglio sia
fatto con ricevitore e trasmettitore vicini tra loro
(vedere paragrafo specico per operazione di
codica). Prima di ssare il trasmettitore, verica-
re che l’accoppiamento sia funzionante (se non
c’è comunicazione tra trasmettitore e ricevitore
black
L
N
I
O
black
blue
brown
M
plug - male
il LED del ricevitore lampeggia in modo irregolare verde o rosso).
Poiché il trasmettitore utilizza onde radio per comunicare con il ri-
cevitore, tenere presente che oggetti metallici possono indebolire
o deviare il segnale (attenzione a pareti in cemento armato molto
spesse, armadi, elettrodomestici di grandi dimensioni, etc..). La por-
tata del termostato in radio frequenza è di 40 metri in spazio aperto e
20 metri all’interno dell’edicio, la lunghezza cambia a seconda degli
ostacoli di cui sopra.
Installare il trasmettitore su una supercie piana, libera da ostacoli
e fonti di calore che possono alterare i valori del sensore di tempe-
ratura.
Il termostato va installato in una stanza riscaldata dal sistema di ri-
scaldamento gestito dal medesimo.
Il ssaggio alla parete può essere fatto mediante i tasselli e le viti
(aprire l’involucro) o utilizzando i due biadesivi tutto fornito a corredo.
Vedere disegno a lato per il riferimento della foratura, la distanza tra
due fori è di 60 mm, foro Ø 5 mm. Per il funzionamento è necessa-
rio inserire le due batterie fornite a corredo. Per inserire le batterie
aprire l’involucro del trasmettitore premendo il tasto posto sul lato
inferiore e fare leva sul lato superiore. Inserire le due batterie secon-
do lo schema interno.
ATTENZIONE: Non toccare il circuito stampato del trasmettitore in
quanto contiene componenti sensibili alle scariche elettrostatiche.
FUNZIONI
Il cronotermostato settimanale senza li fornisce le seguenti funzio-
nalità:
• Termostato ambiente: il sensore di temperatura interna rileva la
temperatura e, confrontandola con la temperatura impostata (set
point), attiva o disattiva la richiesta di riscaldamento a seconda del-
la fascia temporale e della modalità di stato selezionata. Il sensore
di temperatura si trova sul lato inferiore del trasmettitore.
• Ora: sul display è possibile impostare e leggere l’ora e il giorno
della settimana.
• Programmazione fasce orarie di riscaldamento: è possibile selezio-
nare fasce orarie di riscaldamento acceso/spento giorno per giorno
a step di un’ora. La programmazione è possibile su di un arco tem-
porale settimanale (7 giorni).
• Modalità di stato: sono selezionabili AUTO, PARTY e OFF. Selezio-
nare la modalità AUTO se si desidera che il riscaldamento segua
le fasce orarie programmate; selezionare la modalità PARTY per
avere richiesta di riscaldamento costante (a seconda della tempe-
ratura di comfort selezionata); selezionare la modalità OFF se non
si vuole nessuna richiesta di riscaldamento attiva (funzionamento
estivo). Nota: la selezione estate/inverno è sempre meglio sia fatta
direttamente sul cruscotto caldaia.
• Funzione “anticipo”: fascia pre-programmata successiva alla attua-
le viene temporaneamente anticipata.
• Tre livelli di temperatura: comfort, “economy” e antigelo
• Funzione antigelo
• Batterie scariche
• Allarme per mancante comunicazione radio tra cronotermostato e
ricevitore. Allarme visibile solo sul ricevitore.
• Calibratura del sensore temperatura ambiente
• Accensione automatica del riscaldamento per perdita di
comunicazione radio tra trasmettitore e ricevitore per batterie
scariche o trasmettitore troppo lontano (chiusura del relè)
• Modalità riscaldamento/raffrescamento: il funzionamento del rele
viene invertito tra due modalità.
• Disabilitazione sensore ambiente per trasformare il termostato in un
operatore accesso/spento indipendentemente dalla temperatura
ambiente ma solo secondo la programmazione oraria.
ISTRUZIONI PER L’USO
Alla prima installazione del cronotermostato è necessario impostare
l’ora e il giorno della settimana (vedi paragrafo encoder). Quindi va
scelta una modalità di stato (si veda il paragrafo encoder).
In AUTO la richiesta di riscaldamento segue le fasce orarie imposta-
te e la temperatura ambiente desiderata.
In PARTY il cronotermostato mantiene la temperatura di comfort se-
lezionata senza limiti temporali.
In OFF il cronotermostato è spento (tranne eventuale richiesta di
