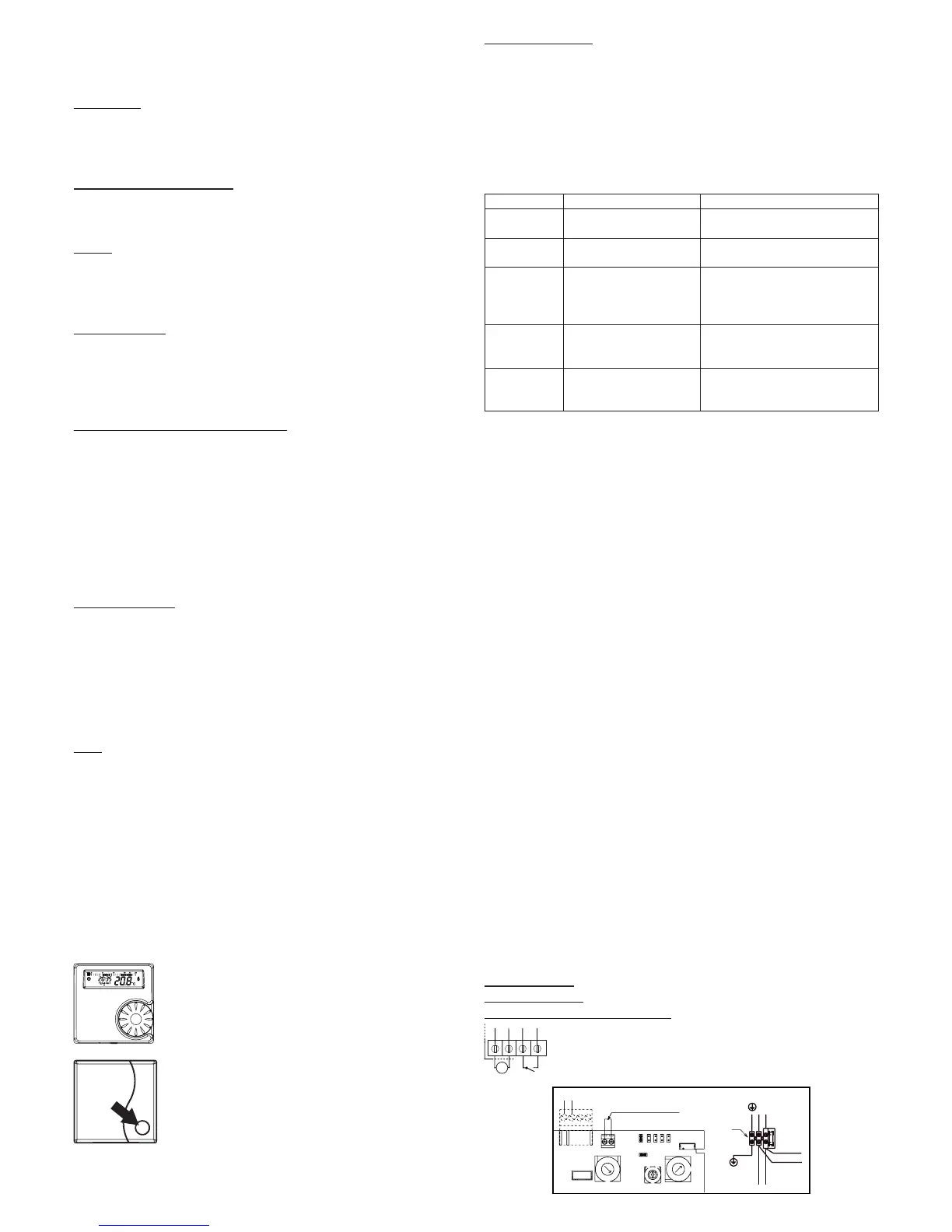

13
tury nocnej, zegara, dnia tygodnia, programowaniem czasowym
poszczególnych dni i Menu Technicznym (PL). EXIt umożliwia
wyjście z Menu Głównego. Aby zmodykować wybrany parametr,
należy ponownie wcisnąć pokrętło.
Tryb pracy: W menu głównym należy wybrać parametr: Tryb pra-
cy. Następnie obracając pokrętłem można wybrać jeden z trybów:
AUTO, PRZYJĘCIE lub OFF. Aby zatwierdzić wybrany tryb, nale-
ży wcisnąć pokrętło. Programator automatycznie wychodzi z Menu
Głównego.
Temperatura ekonomiczna: Aby zmienić wartość temp. ekonomicz-
nej należy w Menu Głównym wybrać EC Ot i wcisnąć pokrętło. Kocioł
będzie pracował wg temperatury ekonomicznej w trybie AUTO, w
niezaznaczonych przedziałach czasowych (patrz str.3 opis/funkcje).
Zegar: aby ustawić zegar, należy przejść w Menu Głównym do usta-
wień zegara, wcisnąć pokrętło, ustawić godzinę i wcisnąć ponownie,
by zatwierdzić. Następnie obracając pokrętłem przejść do ustawie-
nia minut, wcisnąć pokrętło, wybrać wartość i wcisnąć ponownie, by
zatwierdzić.
Dzień tygodnia: aby wybrać aktualny dzień tygodnia, należy obra-
cać pokrętłem do momentu, kiedy na wyświetlaczu zacznie migać
wskaźnik pod wszystkimi cyframi oznaczającymi dni tygodnia (1-Pn,
2-Wt, 3-Śr.. itd.). Aby ustawić bieżący dzień tygodnia, należy wci-
snąć pokrętło i obracając nim wybrać odpowiednią cyfrę, a następ-
nie wcisnąć, by zatwierdzić.
Programowanie czasowe - dni 1-7: Aby wejść w programowanie
czasowe poszczególnych dni tygodnia należy obracać pokrętłem
do momentu, gdy na wyświetlaczu pojawi się wskaźnik pod danym
dniem tygodnia i wcisnąć pokrętło. Następnie obracając w prawo
lub w lewo ustawia się temperaturę komfortową lub ekonomiczną
w wybranych przez użytkownika przedziałach godzinowych. W celu
zatwierdzenia ustawień należy wcisnąć pokrętło i przejść do nastaw
na kolejny dzień. Możliwe jest również jednoczesne zaprogramowa-
nie wszystkich dni pracujących (jeden program od poniedziałku do
piątku; wskaźnik pod cyframi od 1-5) oraz dni wolnych (jeden pro-
gram weekendowy; wskaźnik pod cyframi od 6-7).
Menu techniczne: Aby wejść w Menu Techniczne, należy obracać po-
krętłem do momentu, gdy na wyświetlaczu w miejscu zegara zacznie
migać symbol PL, a następnie wcisnąć pokrętło, wybrać hasło i za-
twierdzić. Obracając pokrętłem można poruszać się pomiędzy usta-
wieniami: 01 = kalibracja czujnika, 02 = wybór temperatury dla funkcji
antyzamarzaniowej, 03 = Histereza wyłącz, 04 = Histereza załącz, 05
= kodowanie i połączenie z odbiornikiem, 06 = wybór wartości czę-
stotliwości radiowej, EXIt = wyjście z menu technicznego (szczegóły
w rozdziale Menu Techniczne).
EXIt: wyjście z menu głównego.
INSTRUKCJA MONTAŻU I OBSŁUGI
W odróżnieniu od tradycyjnego termostatu, urządzenie to dzie-
li funkcje pomiędzy dwie jednostki. Odbiornik służy do podłączeń
elektrycznych oraz kontrolowania poziomu ciepła (ON/OFF). Nato-
miast nadajnik służy użytkownikowi, jako panel sterowania i do kon-
troli temperatury. Jednostki te połączone są między sobą droga
radiową (RF). Komunikacja radiowa przebiega wyłącznie w kierunku
od nadajnika do odbiornika. W związku z tym nadajnik nie otrzymu-
je informacji od odbiornika i na wyświetlaczu nadajnika nie pojawi
się alarm w przypadku przerwania połączenia radiowego pomiędzy
jednostkami.
NADAJNIK jest przygotowany do montażu na ścia-
nie. Można go zainstalować w dowolnym miejscu, w
którym zazwyczaj montuje się tego typu urządzenie.
Nadajnik nie wymaga żadnych podłączeń elektrycz-
nych, a zasilany jest dwiema bateriami 1,5AAA.
ODBIORNIK jest fabrycznie okablowany, w celu
podłączenia go do kotła. Odbiornik posiada transpa-
rentny przycisk, który spełnia funkcję przycisku, jak
również za pomocą kolorowych diod (zielonej I czer-
wonej) przedstawia pracę termostatu.
Funkcje przycisku:
1. Wciśnięcie przycisku: ręczne uruchomienie funkcji grzania (prze-
kaźnik zwarty), ponowne wciśnięcie powoduje wyłączenie funkcji
grzania.
2. Wciśnięcie przycisku i przytrzymanie przez 5 sekund: rozpoczęcie
procedury kodowania. Po pomyślnym zakończeniu sprzężenia po-
między jednostkami, odbiornik automatycznie wychodzi z funkcji
kodowania.
Diody odbiornika: kolory i funkcje
DIODA FUNKCJE PRZYCZYNA
Zielona dioda
świeci się
Przekaźnik zwarty = żąda-
nie grzania ON
Sygnał z nadajnika lub wciśnięcie
przycisku przez użytkownika
Czerwona dio-
da świeci się
Przekaźnik rozwarty = brak
żądania grzania OFF
Sygnał z nadajnika lub wciśnięcie
przycisku przez użytkownika
Zielona i
czerwona
dioda pulsują
naprzemiennie
Procedura kodowania w
trakcie
Przycisk na odbiorniku został
wciśnięty i przytrzymany przez 5
sek. W celu rozpoczęcia procedury
kodowania.
Zielona dioda
pulsuje niere-
gularnie
Utrata komunikacji z nadaj-
nikiem – żądanie grzania
(przekaźnik zwarty)
Baterie w nadajniku rozładowane lub
jednostki zbyt oddalone od siebie.
Czerwona
dioda pulsuje
nieregularnie
Utrata komunikacji z nadaj-
nikiem – brak żądania grza-
nia (przekaźnik rozwarty)
Baterie w nadajniku rozładowane lub
jednostki zbyt oddalone od siebie.
UWAGA 1: Jeśli funkcja grzania zostanie ręcznie uruchomiona lub
wyłączona na odbiorniku (poprzez wciśnięcie przycisku), to po kliku
sekundach funkcję grzania przejmie z powrotem nadajnik. Wszel-
kich zmian odnośnie funkcji grzania (ustawień temperatury, progra-
mów czasowych), należy dokonywać na nadajniku.
UWAGA 2: W przypadku utraty połączenia radiowego pomiędzy na-
dajnikiem i odbiornikiem (patrz rozdział „Alarmy”), odbiornik prze-
chodzi w funkcję żądania grzania (przekaźnik zwarty), niezależnie
od wskazań nadajnika (zielona dioda pulsuje nieregularnie).
Jakkolwiek możliwe jest ręczne uruchomienie lub wyłączenie żąda-
nia grzania poprzez wciśnięcie przycisku na odbiorniku. Na wybór
danej funkcji (ON lub OFF) wskazuje nieregularność pulsowania
diody zielonej lub czerwonej. Gdy komunikacja radiowa pomiędzy
nadajnikiem a odbiornikiem zostanie przywrócona, odbiornik będzie
realizował ustawiony program z nadajnika.
LISTA SKŁADOWA ILOŚĆ
RF odbiornik okablowany 1
RF nadajnik 1
Śruby i kołki (średnica 5 mm) 4
Paski magnetyczne 3
Paski samoprzylepne dwustronne 2
Instrukcje 1
Baterie 1,5 AAA 2
PRZYGOTOWANIE KOTŁA
Kocioł, do którego ma być podłączony termostat, należy odłączyć od
zasilania elektrycznego, a następnie ściągnąć obudowę oraz pokry-
wę płyty elektronicznej PCB (zgodnie z instrukcją instalacji i obsługi
kotła).
Czterożyłowy przewód odbiornika RF należy podłączyć do płyty
elektronicznej kotła wg schematu zawartego w instrukcji.
Poniżej przykładowy schemat do kotła Junior.
Blue (niebieski) = główne zasilanie 230 Vac = neutrum N
Brown (brązowy) = głowne zasilanie 230 Vac = faza L
Black & Black (czarny & czarny) = termostat pokojowy = I-O
Powyżej znajduję się schemat podłączeń wewnętrznych
odbiornika.
JP1
JP2
JP3
JP4
JP5
JP6
CN6
CN5
CN12
1
CN13
P1
P3
P2
Remove the bridge
Black RF wires connections
N
L
230 V
M3
F
brown
blue
brown RF
blue RF
black
