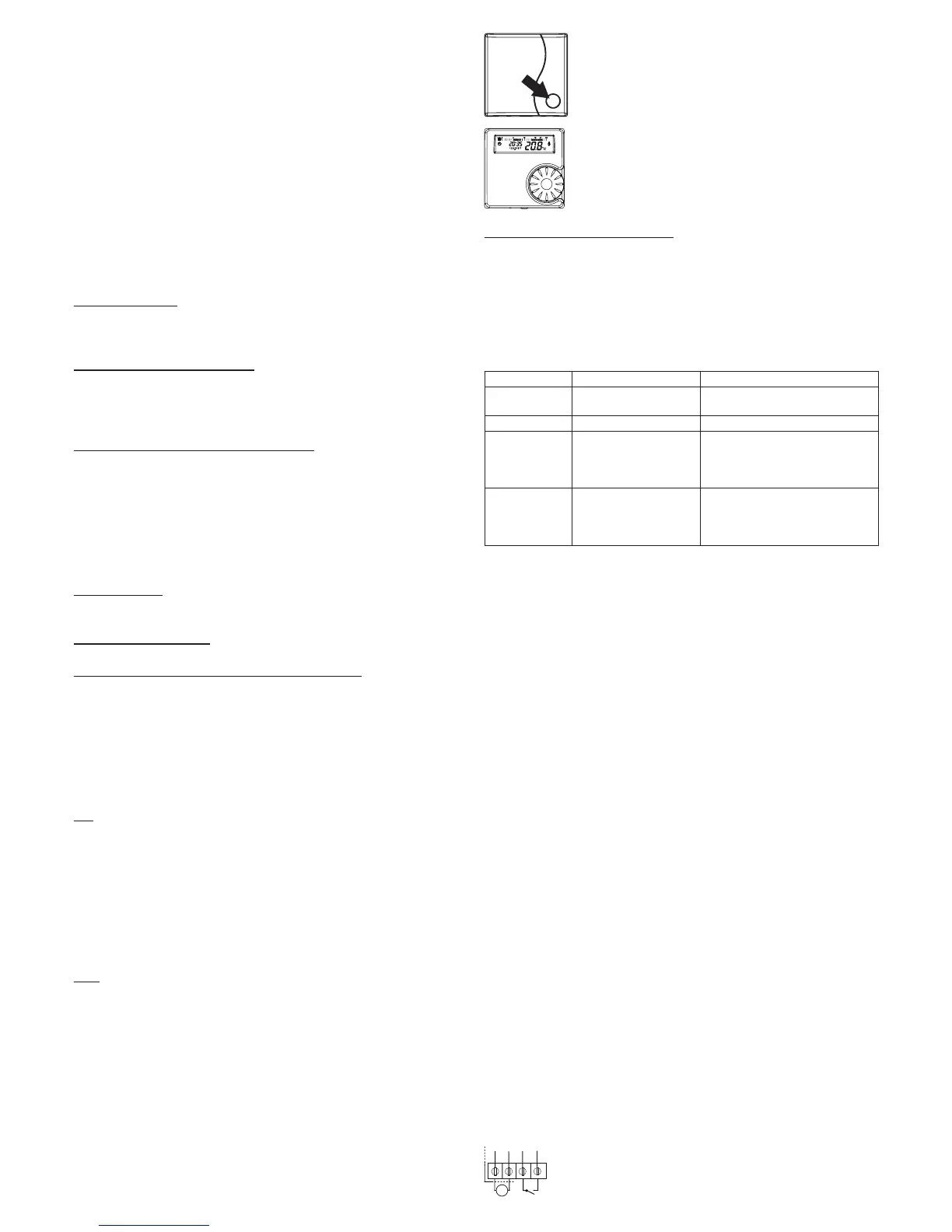

8
il movimento di selezione, mentre la rotazione non genera alcuna
variazione.
1. Ruotare per selezionare la temperatura desiderata e premere per
confermare. La rotazione di un solo scatto dell’encoder permette
di visualizzare la temperatura “comfort” selezionata.
2. Premere una volta per attivare o disattivare la funzione “anticipo”,
funzione utilizzata per anticipare manualmente la fascia di riscal-
damento successiva alla attuale ad una modalità acceso o spento.
3. Premere 3 secondi per accedere al menù utente. Ruotare
per scorrere il menù tra modalità di stato del termostato,
impostazione della temperatura “economy”, impostazione
modalità riscaldamento/raffrescamento, impostazione dell’ora del
giorno, impostazione del giorno della settimana, programmazione
delle fasce di riscaldamento giorno per giorno, ingresso nel menù
tecnico (PL) e uscita dal menù utente. Premere di nuovo per
modicare la voce selezionata.
Modalità di stato:
ruotare per cambiare e selezionare una delle tre
modalità: AUTO, PARTY e OFF, premere per confermare. La conferma
di una delle tre modalità di stato del cronotermostato fa uscire automa-
ticamente dal menù utente.
Temperatura “Economy” ECOt: Ruotare per selezionare la tempera-
tura di “economy” e premere per confermare. Questa temperatura
viene utilizzata quando, in modalità AUTO, la fascia di programma-
zione del riscaldamento è spenta. La temperatura della stanza non
scenderà sotto questo valore.
Modalità riscaldamento/raffrescamento: I- - S: ruotare per
selezionare la modalità del funzionamento del termostato tra
riscaldamento I e raffrescamento S, premere per confermare. La
modalità selezionata è identicata a display con la presenza o
meno dell’icona del radiatore nella modalità AUTO (icona accesa
signica modalità riscaldamento, icona spenta signica modalità
raffrescamento). Nella modalità raffrescamento la richiesta verso il
chiller rimane attiva no a quando la temperatura della stanza non si
abbassa sotto il target stabilito.
Ora del giorno: ruotare per modicare le ore, premere per salvare.
Passare ai minuti, ruotare per modicare i minuti, premere per sal-
vare.
Giorno della settimana: ruotare per cambiare il giorno, premere per
salvare.
Programmazione fascia riscaldamento giorno 1-7: ruotando in senso
orario vengono selezionate accese le ore, ruotando in senso antio-
rario vengono selezionate spente le ore. La rotazione oraria e antio-
raria sposta sempre progressivamente in avanti il cursore. Preme-
re per salvare. Ruotare in senso orario o antiorario per passare al
giorno successivo o precedente, premere per entrare a modicare
la fascia del giorno selezionato. È anche possibile programmare con
le medesime fasce orarie i giorni 1...5 e 6-7 mediante un’unica ope-
razione.
PL: ruotare per selezionare il valore della password, premere per
entrare all'interno del menù tecnico. Ruotare per selezionare i
parametri:
1 = COUP codica e accoppiamento con il ricevitore
2 = CH - modica della radio frequenza
3 = selezione del valore di temperatura antigelo
4 = selezione del valore di isteresi ON
5 = selezione del valore di isteresi OFF
6 = SENS – il sensore di temperature può essere escluso
7 = calibrazione del sensore di temperatura.
Exit: uscire dal menù utente.
INSTALLAZIONE E USO
A differenza di un termostato convenzionale, questo controllo divi-
de la sua funzionalità su due unità separate. Il ricevitore funge da
attuatore del segnale di acceso/spento verso la caldaia, il trasmet-
titore funge da interfaccia per l’utente e da sensore di temperatura
ambiente. Le due unità sono collegate in radio frequenza (RF). La
comunicazione in radio frequenza è fatta solo in una direzione: dal
trasmettitore al ricevitore; nessun segnale è inviato verso il trasmet-
titore, quindi non è possibile avere nessuna informazione/allarme di
mancante comunicazione radio sul display del trasmettitore.
IL TRASMETTITORE può essere posizionato ovun-
que come un qualsiasi termostato ambiente con-
venzionale. Non è necessario nessun collegamento
elettrico in quanto il trasmettitore è alimentato me-
diante batterie.
IL RICEVITORE va collegato alla caldaia, arriva già
pre-cablato pronto per essere collegato; non è quin-
di necessario aprire l’involucro. Il ricevitore è dotato
di pulsante a nido d’api trasparente che incorpora
anche led di colore verde e rosso.
Funzione del pulsante ricevitore:
1. Premendo una volta il riscaldamento viene acceso (contatto del
relè chiuso), ripremendo si disattiva il riscaldamento (contatto del
relè aperto)
2. Premendo per 3 secondi inizia la procedura di codica della radio
frequenza. A conclusione il ricevitore esce automaticamente dalla
funzione (vedere menu tecnico PL al punto 1-COUP).
Led del ricevitore: colori e funzionalità
LED ROSSO LED VERDE SIGNIFICATO
Accesso sso Lampeggiante
Rele chiuso (acceso) o in
procedura di accopiamento
Lampeggiante Accesso sso Rele aperto (spento)
Spento
Lampeggiante
irregolarmente
Rele chiuso (acceso)-persa
comunicazione radiofrequenza
(batterie scariche o termostato
troppo lontano dal ricevitore)
Lampeggiante
irregolarmente
Spento
Rele aperto (spento)-persa
comunicazione radiofrequenza
(batterie scariche o termostato
troppo lontano dal ricevitore)
NOTA 1 SUL RICEVITORE: se il pulsante del ricevitore viene
premuto e quindi la richiesta di riscaldamento è commutata in accesa
o spenta, dopo circa 100 secondi la posizione del relè si riporta in
automatico allineata alla richiesta del trasmettitore. Nel caso fosse
richiesto di mantenere una certa posizione (acceso o spento)
permanente si deve agire sulla modalità di stato del trasmettitore.
NOTA 2 SUL IL RICEVITORE: nel caso di perdita della comunica-
zione radio tra ricevitore e trasmettitore (batterie scariche o troppo
lontano), il ricevitore si porta automaticamente in richiesta di calore
(relè chiuso) qualsiasi sia stata la richiesta da parte del trasmettitore
nel momento antecedente la perdita di comunicazione (la posizione
selezionata viene indicata dal colore del led lampeggiante irregolar-
mente) vedi paragrafo errori.
È tuttavia possibile commutare la richiesta di calore da accesa (ri-
scaldamento acceso) a spenta (riscaldamento spento) premendo
sul tasto del ricevitore.
La posizione selezionata è identicata dal colore del LED rosso o
verde lampeggiante irregolarmente. Una volta ripristinata la comu-
nicazione radio, il ricevitore tornerà a lavorare secondo le regole del
trasmettitore.
CONTENUTO DELLA SCATOLA QTÀ
Ricevitore radio frequenza cablato a 6 li 1
Trasmettitore in radio frequenza 1
Tasselli e viti (Ø 5 mm) 2
Adesivo magnetico ssato 1
Bi-adesivo 2
Manuale d’uso 1
Batterie 1,5V TIPO AAA 2
PREPARAZIONE DELLA CALDAIA
Isolare la caldaia dall’alimentazione elettrica, aprire il cruscotto dove
sono alloggiati i collegamenti elettrici (per dettagli fare riferimento
al manuale di installazione e uso della caldaia). Il ricevitore in radio
frequenza può essere fornito (a seconda del codice ordinato e a
seconda del modello di caldaia) con o senza connettore
maschio plug&play. Il modello senza connettore viene
fornito con terminali a puntalini per una facile e veloce
installazione.
