153
POLSKI
Długość przewodu poboru powietrza (m)
Długość przewodu spalinowego (m)
80
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
100
105
110
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0510 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95

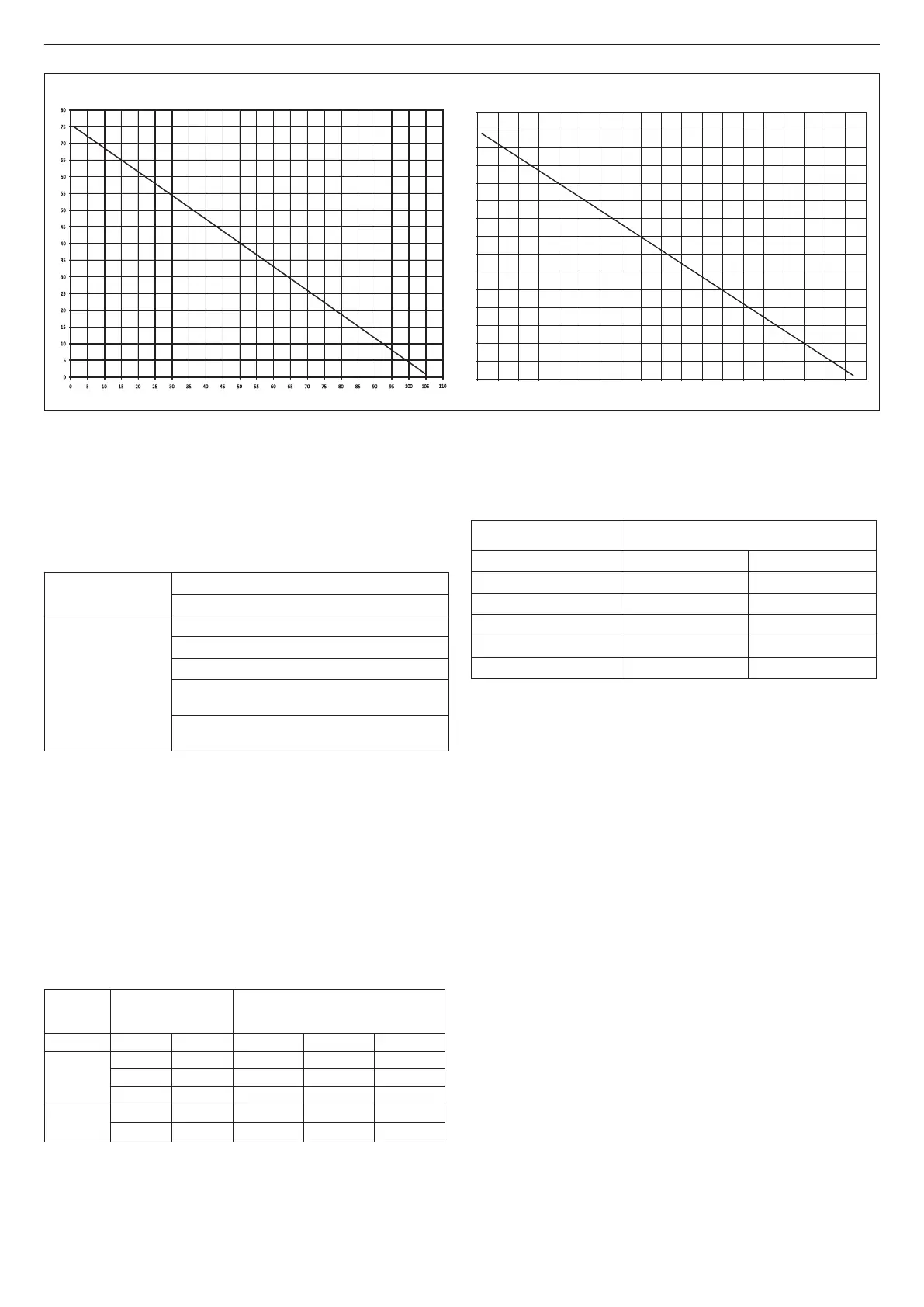

MAKSYMALNA DLUGOŚĆ PRZEWODÓW KOMINOWYCH Ø 80
Ciao Green 25 C.S.I. Ciao Green 29 C.S.I.
Długość przewodu spalinowego (m)
Długość przewodu poboru powietrza (m)
Przewody podwójne Ø80 z przewodem prowadzonym wewnętrznie
Ø50 - Ø60 - Ø80 (rys. 24)
Parametry kotła umożliwiają podłączenie przewodu spalinowego ø 80 do
przewodów prowadzonych wewnętrznie Ø50 - Ø60 - Ø80.
b
W celu poprowadzenia przewodów należy wykonać obliczenie
projektowe, aby spełnić wymagania obowiązujących przepisów.
W tabeli podano podstawowe dopuszczalne konguracje.
Tabela podstawowych konguracji przewodów (*)
Pobór powietrza
1 kolanko 90° ø 80
4,5 m przewodu ø 80
Odprowadzanie
spalin
1 kolanko 90° ø 80
4,5 m przewodu ø 80
Redukcja z ø 80 na ø50 z ø 80 na ø 60
Kolanko przy podstawie komina 90°, ø 50, ø 60
lub ø 80
długości przewodu poprowadzonego wewnętrz-
nie podano w tabeli
(*) Stosować systemy kominowe przeznaczone do kotłów kondensacyjnych:
Ø 50 i Ø 80 klasa H1 i Ø 60 klasa P1.
Kotły opuszczają fabrykę z poniższymi regulacjami:
25 C.S.I.: 4.900 obr/min (c.o.) and 6.100 obr/min (c.w.u.), maksymalna dłu-
gość przewodu ø 50 wynosi 7 m, 25 m dla przewodu ø 60 oraz 75 m dla
przewodu ø 80.
29 C.S.I.: 5.300 obr/min (c.o.) and 6.200 obr/min (c.w.u.), maksymalna dłu-
gość przewodu ø 60 wynosi 5 m, a dla przewodu ø 80 jest to 67 m (nie
podłączać do przewodu ø 50).
Jeżeli potrzebne są większe długości, skompensować straty zwiększając
obroty wentylatora zgodnie z tabelą regulacji, tak aby zapewnić nominalną
moc grzewczą.
b
Nie modykować nastawy minimalnej.
Tabele regulacji
Obroty wentylatora
obr/min
Przewody poprowadzone
wewnętrznie
Długość maksymalna (m)
C.O. C.W.U. Ø 50 (*) Ø 60 (*) Ø 80 (*)
25 C.S.I.
4.900 6.100 7 25 75
5.000 6.200 9 30 90
5.100 6.300 12 (**) 38 (**) 113 (**)
29 C.S.I.
5.300 6.200 NA 5 67
5.400 6.300 2 13 182
NA: nie dotyczy
(*) Stosować systemy kominowe przeznaczone do kotłów kondensacyj-
nych.
(**) Maksymalna długość montażowa TYLKO dla przewodów spalinowych
w klasie H1.
Konguracje Ø 50, Ø 60 i Ø 80 przedstawiają dane doświadczalne, spraw-
dzone w laboratorium.
W przypadku instalacji innych niż podane w tabelach “konguracji podsta-
wowych” i “regulacji”, zapoznać się z równoważnymi długościami w me-
trach bieżących podanymi poniżej.
b
W każdym przypadku w instrukcji podano długości maksymalne i nie
należy ich przekraczać.
ELEMENT
Ekwiwalent liniowy w metrach bieżących
Ø80 (m)
Ø 50 Ø 60
Kolanko 45° 12,3 5
Kolanko 90° 19,6 8
Przedłużenie 0,5 m 6,1 2,5
Przedłużenie 1,0 m 13,5 5,5
Przedłużenie 2,0 m 29,5 12
3.12 Instalacja w zbiorczych kanałach dymowych pod
ciśnieniem dodatnim (rys. 24a - tylko dla 25 kW)
Zbiorczy kanał dymowy to system odprowadzania spalin przeznaczony do
zbierania i wydalania produktów spalania z kilku urządzeń zainstalowanych
na większej liczbie pięter budynku.
Zbiorcze kanały dymowe pod ciśnieniem dodatnim mogą być używane
wyłącznie dla urządzeń kondensacyjnych typu C. Czyli konfiguracja B53P/
B23P nie jest dozwolona. Instalacja kotłów na zbiorczym kanale dymowym
jest dozwolona wyłącznie dla G20.
Upewnić się, że przewody zasysania powietrza i odprowadzania produktów
spalania są szczelne.
OSTRZEŻENIA:
b
Producent nie ponosi żadnej odpowiedzialności w przypadku nieza-
stosowania zaworu klapowego i odpowiedniej etykiety przed urucho-
mieniem kotła.
b
Urządzenia podłączone do kanału zbiorczego muszą być wszystkie
tego samego typu i mieć takie same parametry spalania.
b
Liczba urządzeń podłączanych do jednego kanału zbiorczego
pod ciśnieniem dodatnim jest ustalana przez projektanta kanału
dymowego.
b
Kocioł jest zaprojektowany do podłączenia do zbiorczego kanału
dymowego o takim rozmiarze, aby działał w warunkach, w których
ciśnienie statyczne zbiorczego przewodu dymowego może
przekroczyć ciśnienie statyczne przewodu zbiorczego powietrza o
25 Pa w warunkach, w których n-1 kotłów pracuje z maksymalną
znamionową mocą grzewczą i 1 kocioł z minimalną mocą grzewczą
dozwoloną przez sterowniki.
b
Minimalna dopuszczalna różnica ciśnień między wylotem spalin
a wlotem powietrza do spalania wynosi -200 Pa (w tym - 100 Pa
ciśnienia wiatru).
b
Liczba oraz parametry urządzeń podłączonych do kanału dymowego
muszą być odpowiednie do rzeczywistych parametrów kanału
dymowego.
b
Końcówka kanału zbiorczego musi generować ciąg.
b
Kondensat może się dostawać do wnętrza kotła.
