154
CIAO GREEN C.S.I.
b
Maksymalna wartość dopuszczalnego obiegu przy wietrze wynosi
10%.
b
Maksymalna dopuszczalna różnica ciśnień (25 Pa) między wejściem
produktów spalania a wylotem powietrza zbiorczego kanału
dymowego nie może być przekroczona, kiedy n-1 kotłów pracuje
z maksymalną znamionową mocą grzewczą i 1 kocioł pracuje z
minimalną mocą grzewczą dozwoloną przez sterowniki.
b
Zbiorczy kanał dymowy musi być odpowiedni dla nadciśnienia
przynajmniej 200 Pa.
b
Zbiorczy kanał dymowy nie musi być wyposażony w ochronę
przeciwwiatrową.
b
Należy zapewnić tabliczkę z danymi, którą należy umieścić w miejscu
przyłączenia do zbiorczego kanału dymowego. Na tabliczce należy
umieścić następujące informacje:
- zbiorczy kanał dymowy został zwymiarowany do kotła typu C(10)
- maksymalne dopuszczalne masowe natężenie przepływu
produktów spalania w kg/h
- rozmiar przyłącza do kanałów zbiorczych
- informacja dotycząca otworów wylotu powietrza i wlotu produktów
spalania zbiorczego kanału dymowego pod ciśnieniem; te otwory
muszą być zamknięte i należy sprawdzić ich szczelność, kiedy
kocioł jest odłączony
- nazwa producenta zbiorczego kanału dymowego lub jego symbol
identyfikacyjny
.
INSTRUKCJA INSTALACJI
Zestaw powinien być instalowany wyłącznie przez personel
posiadający odpowiednie kwalifikacje.
Zestaw, montowany od razu na wylocie spalin kotła z odpowiednim
adapterem, zapobiega cofaniu się spalin, podczas gdy działa inna aparatura
podłączona do przewodu dymowego.
b
Zestaw zaworu klapowego jest używany wyłącznie do urządzeń
omówionych w niniejszej instrukcji.
b
Zastosowanie jest przeznaczone do odprowadzania spalin i
do zasysania powietrza przez kotły kondensacyjne, ponieważ
maksymalna temperatura dopuszczalna przez komponent wynosi
120 °C.
Zestaw jest wyposażony w zintegrowany system zbierania kondensatu,
który nie wymaga dodatkowego podłączenia do instalacji odprowadzającej,
z wyjątkiem podłączenia już przewidzianego dla kotła
.
W zależności od zamawianego zestawu przewidziano możliwość
podłączenia:
zestawu zaworu klapowego Ø80 z zintegrowanym syfonem
przyłącze z systemem koncentrycznym Ø80 z PP
zestawu zaworu klapowego Ø80/125 z zintegrowanym syfonem
przyłącze z przewodami koncentrycznymi Ø80/125 z przewodem
spalinowym z PP w połączeniu z adapterem od Ø60/100 do Ø80/125
.
Dla obydwu typów odprowadzania dostępne dodatkowe akcesoria
(kolanka, przedłużacze, itp.), które umożliwiają uzyskanie konfiguracji
odprowadzania spalin omówione w instrukcji kotła
.
b
Montaż przewodów musi być tak przeprowadzony, aby uniknąć
gromadzenia kondensatu, co uniemożliwiłoby prawidłowe
odprowadzanie produktów spalania.
b
Kanał dymowy musi zostać odpowiednio wybrany na podstawie
parametrów podanych poniżej.
długość maksymalna długość minimalna JM
ø80
4,5 0,5 m
ø80/125
4,5 0,5 m
b
Przed wykonaniem jakiejkolwiek czynności odłączyć zasilanie
elektryczne od urządzenia.
b
Przed montażem nasmarować uszczelki niekorozyjnym płynem
poślizgowym.
b
Kanał odprowadzania spalin musi być nachylony, w przypadku
kanału poziomego, o 3° w kierunku kotła.

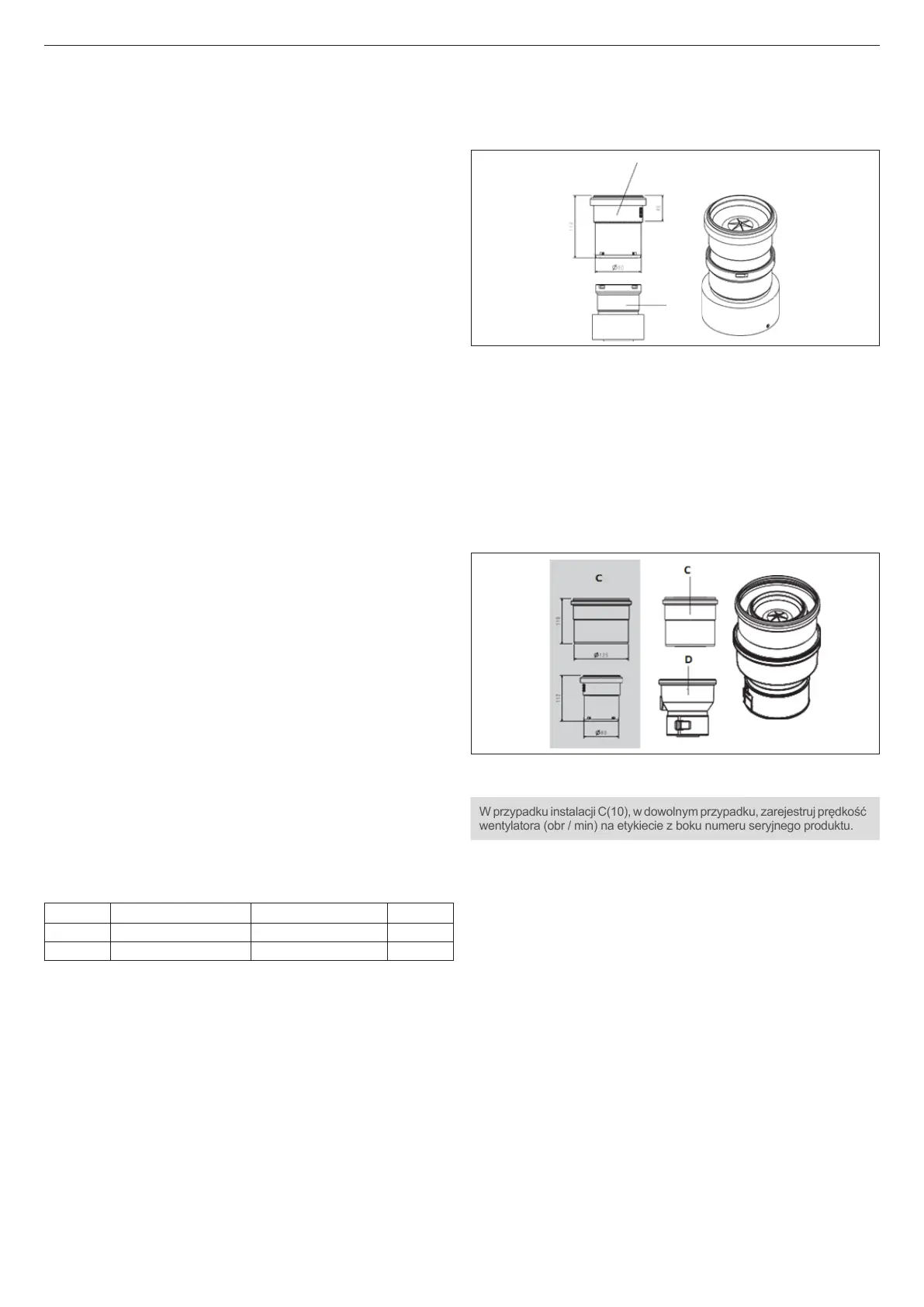

1. zestaw zaworu klapowego Ø80 z zintegrowanym syfonem
- Zainstalować zestaw systemu koncentrycznego z PP.
- Zamontować zawór klapowy (A) na redukcji odprowadzania spalin
(B) uprzednio zamontowanej na wylocie koncentrycznym komory
powietrznej.
b
NIE mocować śrubami zaworu klapowego do redukcji odprowadzania
spalin. Przedziurawienie zaworu spowodowałoby brak szczelności
zintegrowanego syfonu i w konsekwencji wydostanie się kondensatu
i/lub spalin do środowiska.
b
Instalacja zaworu klapowego wymaga umieszczenia dołączonej
do zestawu etykiety w widocznym miejscu na płaszczu kotła.
Umieszczenie etykiety jest podstawowym warunkiem zapewnienia
bezpieczeństwa podczas konserwacji lub wymiany kotła i/lub
przewodu zbiorczego.
A
B
W tym momencie można zainstalować kolanka i przedłużacze, dostępne
jako akcesoria, w zależności od żądanego rodzaju instalacji.
2. zestaw zaworu klapowego Ø80/125 z zintegrowanym syfonem
- Zainstalować adapter od Ø60/100 do Ø80/125, z kanałem dymowym z
PP, na wyjściu koncentrycznym komory powietrznej.
- Zamontować zawór klapowy (C) na adapterze (D) uprzednio
zamontowanym na wyjściu koncentrycznym komory powietrznej.
b
Instalacja zaworu klapowego wymaga umieszczenia dołączonej
do zestawu etykiety w widocznym miejscu na płaszczu kotła.
Umieszczenie etykiety jest podstawowym warunkiem zapewnienia
bezpieczeństwa podczas konserwacji lub wymiany kotła i/lub
przewodu zbiorczego.
W tym momencie można zainstalować kolanka i przedłużacze, dostępne
jako akcesoria, w zależności od żądanego rodzaju instalacji.
W przypadku instalacji C(10), w dowolnym przypadku, zarejestruj prędkość
wentylatora (obr / min) na etykiecie z boku numeru seryjnego produktu.
4 - URUCHAMIANIE I OBSŁUGA
4.1 Włączanie urządzenia
b
Przy pierwszym włączeniu kotła lub w przypadku prac
konserwacyjnych, przed uruchomieniem urządzenia należy
obligatoryjnie napełnić syfon wodą i upewnić się, że odprowadzanie
skroplin przebiega prawidłowo. Napełnić syfon zbiorczy skroplin
wlewając około 1 litra wody do otworu analizy spalania kotła przy
wyłączonym kotle, i sprawdzić:
- pływanie na powierzchni zatyczki bezpieczeństwa
- prawidłowe odpływanie wody z rury odpływowej na wylocie kotła
- szczelność linii łączącej ze spustem skroplin.
Dla sprawności obwodu odprowadzania skroplin (syfonu i przewodów ruro-
wych) ilość skroplin nie może przekroczyć poziomu maksymalnego.
Wcześniejsze napełnienie syfonu i obecność zatyczki bezpieczeństwa we-
wnątrz syfonu mają na celu uniemożliwienie wydostawania się spalin do
otoczenia.
Czynność tę należy powtórzyć podczas prac konserwacji zwyczajnej i nad-
zwyczajnej.
