3.12 Odvádzanie spalín a nasávanie vzduchu
Dodržujte miestnu legislatívu týkajúcu sa odvádzania spalín.
Spaliny sú odvádzané
prostredníctvom odstredivého ventilátora, ktorý sa
nachádza vo vnútri spaľovacej komory, a riadiaca doska neustále kontroluje
jeho správnu činnosť. Kotol je dodávaný bez súpravy na odvádzanie spalín/
nasávanie vzduchu, pretože je možné použiť príslušenstvo pre vzduchotesné
zariadenie s núteným odvádzaním, ktoré sa ľahšie prispôsobuje inštalačným
vlastnostiam daného typu. Pre odvádzanie spalín a doplňovanie vzduchu
podporujúceho horenie v kotle je jednoznačne potrebné použiť výhradne
certikované potrubia. Pripojenie musí byť vykonané správne, spôsobom
uvedeným v pokynoch dodaných s príslušenstvom pre odvádzanie spalín
.
K jednej spalinovej rúre je možné pripojiť viacero zariadení za predpokladu,
že sú všetky zariadenia typu s utesnenou komorou. Tento kotol je zariadením
typu C (s utesnenou komorou), a preto musí byť zaistené bezpečné
pripojenie k spalinovej rúre a k rúre pre nasávanie vzduchu; obidve rúry
dopravujú svoj obsah von a sú nevyhnutné pre činnosť zariadenia.
b
Maximálna dĺžka potrubia pre systém spalín, ktorá je dostupná
v katalógu.
b
Priama dĺžka sa rozumie vrátane prvého kolena (pripojenie v kotle),
koncových kusov a spojov. Výnimka platí pre zvislé súosé potrubie Ø
60 – 100 mm, ktorého priama dĺžka nezahŕňa kolená.
MOŽNÉ KONFIGURÁCIE OTVOROV (obr. 23)
B23P/B53P Nasávanie v interiéri a odvádzanie do exteriéru
C13-C13x Odvádzanie prostredníctvom koaxiálneho výstupného otvoru
v stene. Rúry môžu vychádzať z kotla samostatne, ale výstupné otvory
musia byť koaxiálne alebo musia byť dostatočne blízko, aby boli vystavené
podobným podmienkam vetra (do 50 cm)
C33-C33x Odvádzanie prostredníctvom koaxiálneho výstupného otvoru
v streche. Výstupné otvory sú obdobné ako v prípade C13
C43-C43x Odvádzanie nasávania v spoločných oddelených spalinových
rúrach, ktoré sú však vystavené rovnakým podmienkam vetra
C53-C53x Samostatné potrubia v stene alebo v streche na odvádzanie
a na nasávanie v oblastiach s odlišnými tlakmi. Potrubia na odvádzanie
spalín a na nasávanie nesmú byť umiestnené na protiľahlých stenách
C63-C63x Potrubia na odvádzanie a nasávanie s použitím rúr dostupných
v bežnom predaji a samostatne certikovaných (1856/1)
C83-C83x Odvádzanie prostredníctvom samostatnej alebo spoločnej
spalinovej rúry a prostredníctvom nasávacieho potrubia v stene
C93-C93x Odvádzanie cez strechu (podobne ako v prípade C33)
a nasávanie vzduchu prostredníctvom samostatne vedenej spalinovej rúry
„NÚTENE OTVORENÁ“ INŠTALÁCIA (TYP B23P/B53P)
Spalinová rúra ø 80 mm (obr. 20)
Spalinová rúra musí byť nasmerovaná čo najvhodnejším smerom v súlade
s požiadavkami na inštaláciu. Pri inštalácii postupujte podľa pokynov
dodaných so súpravou. V tejto kongurácii je kotol pripojený k spalinovej
rúre (ø 80 mm) prostredníctvom adaptéra (ø 60 – 80 mm).
b
V tomto prípade je vzduch podporujúci horenie odoberaný z miestnosti
inštalácie kotla (a preto musí byť nainštalovaný v dostatočne vetranej
technickej miestnosti).
b
Nezaizolovaná spalinová rúra predstavuje potenciálny zdroj
nebezpečenstva.
b
Nastavte spalinovú rúru tak, aby mala 3° sklon smerom ku kotlu.
b
Kotol automaticky prispôsobí čistenie druhu inštalácie a dĺžke potrubia.
maximálna dĺžka
spalinovej rúry ø 80 mm
pokles tlaku
45° koleno 90° koleno
25 C.S.I. 70 m
1 m 1,5 m
29 C.S.I. 65 m
„UTESNENÁ“ INŠTALÁCIA (TYP C)
Kotol musí byť pripojený ku koaxiálnej rúre alebo k dvom rúram pre
odvádzanie spalín a pre nasávanie vzduchu, keď obidve tieto rúry vedú
von do exteriéru. Kotol bez nich nesmie byť uvedený do činnosti.
Koaxiálne rúry (ø 60 – 100 mm) (obr. 21)
Koaxiálne rúry môžu byť nasmerované v čo najvhodnejšom smere v súlade
s požiadavkami na inštaláciu, za dodržania maximálnych dĺžok uvedených
v tabuľke.
b
Nastavte spalinovú rúru tak, aby mala 3° sklon smerom ku kotlu.
b
Nezaizolované výstupné rúry predstavujú potenciálny zdroj
nebezpečenstva.
b
Kotol automaticky prispôsobí čistenie druhu inštalácie a dĺžke
potrubia.
b
Nijako nezakrývajte ani nepriškrcujte potrubia na nasávanie vzduchu
podporujúceho horenie.
Pri inštalácii postupujte podľa pokynov dodaných so súpravou.
rovného potrubia
koaxiálna rúra ø 60 – 100 mm
pokles tlaku
45° koleno 90° koleno
Vodorovné potrubie Zvislé potrubie
25 C.S.I. 5,85 m 6,85 m
1,3 m 1,6 m
29 C.S.I. 4,85 m 5,85 m
Koaxiálne rúry (ø 80 – 125 mm)
Pre túto konguráciu musí byť dodaná súprava špeciálneho adaptéra.
Koaxiálne rúry môže byť nasmerované v najvhodnejšom smere z hľadiska
požiadaviek inštalácie. Pri inštalácii postupujte podľa pokynov dodaných so
špecickou súpravou pre kondenzačné kotle.
rovného potrubia
koaxiálna rúra ø 80 – 125 mm
pokles tlaku
45° koleno 90° koleno
25 C.S.I. 15,3 m
1,0 m 1,5 m
29 C.S.I. 12,8 m
Dvojité rúry (ø 80 mm) (obr. 22)
Dvojité rúry môžu byť nasmerované v čo najvhodnejšom smere z hľadiska
požiadaviek inštalácie. Pri inštalácii postupujte podľa pokynov dodaných so
špecickou súpravou príslušenstva pre kondenzačné kotle.
Na použitie rúry na nasávanie vzduchu podporujúceho horenie, je potrebné
zvoliť jeden z dvoch prívodov (A a B). Odmontujte uzáver pripevnený
skrutkami a použite špecický adaptér s ohľadom na zvolený prívod (C
adaptér prívodu vzduchu ø 80 – D adaptér prívodu vzduchu od ø 60 do ø
80) dostupný ako príslušenstvo.
b
Nastavte spalinovú rúru tak, aby mala 3° sklon smerom ku kotlu.
b
Kotol automaticky prispôsobí čistenie druhu inštalácie a dĺžke
potrubia. Neupchávajte ani nepriškrcujte rúry žiadnym spôsobom.
b
Pri hľadaní maximálnych dĺžok jednotlivých rúr vychádzajte z grafov.
b
Použitie dlhších rúr znižuje výkon kotla.
maximálna dĺžka rovného úseku
dvoch rúr ø 80 mm
pokles tlaku
45° koleno 90° koleno
25 C.S.I. 45 + 45 m
1,0 m 1,5 m
29 C.S.I. 40 + 40 m

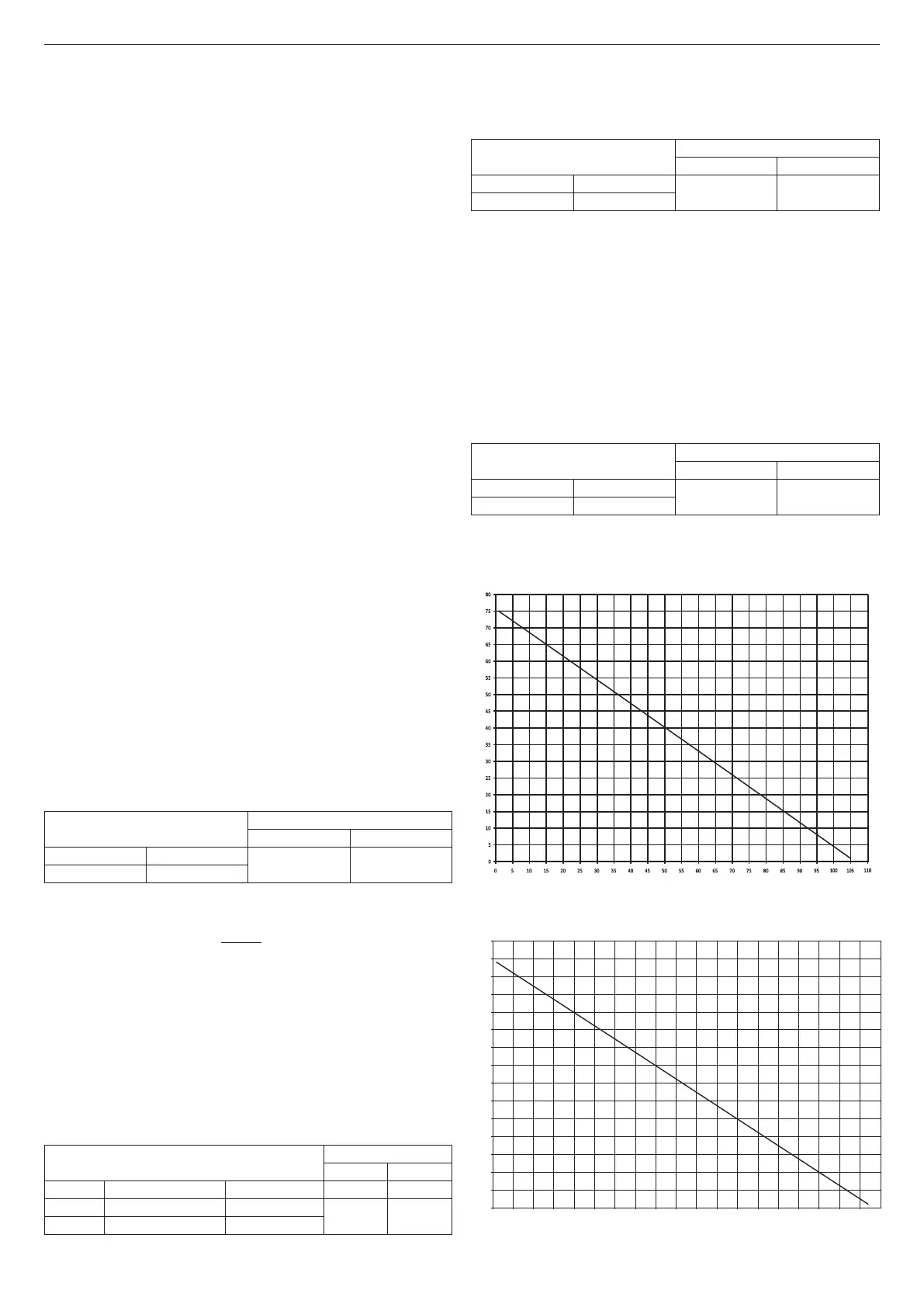

MAXIMÁLNA PRIAMA DĹŽKA Ø 80
Dĺžka nasávacej rúry (m)
Dĺžka odvádzacej rúry (m)
80
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
100
105
110
Ciao Green 25 C.S.I.
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0510 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
Ciao Green 29 C.S.I.
Dĺžka odvádzacej rúry (m)
Dĺžka nasávacej rúry (m)
