CIAO GREEN C.S.I.
[ES] - Circuito hidráulico
A Entrada agua sanitaria
B Salida agua sanitaria
C Alimentación calefacción
D Retorno calefacción
1 - Grifo de evacuación
2 - Válvula de seguridad
3 - By-pass automático
4 - Válvula de tres vías
5 - Circulador
6 - Válvula de purgado de aire inferior
7 - Presostato
8 - Manometro
9 - Vaso de expansión
10 - Sonda NTC retorno
11 - Intercambiador primario
12 - Termostato límite
13 - Sonda NTC envío
14 - Válvula automática de purgado de aire
superior
15 - Separador agua/aire
16 - Intercambiador agua sanitaria
17 - Sonda NTC agua sanitaria
18 - Válvula antirretorno
19 - Grifo de llenado
20 - Válvula antirretorno
21 - Limitador de caudal
22 - Flujostato
23 - Filtro de agua caliente
[PT] - Circuito hidráulico
A Entrada água sanitária
B Saída água sanitária
C Alimentação aquecimento
D Retorno aquecimento
1 - Válvula de descarga
2 - Válvula de segurança
3 - By-pass automático
4 - Válvula de três vias
5 - Circulador
6-Válvuladedesgasicaçãoinferior
7 - Pressostato
8 - Manômetro
9 - Vaso de expansão
10 - Sonda NTC retorno
11 - Intercambiador primário
12 - Termostato limite
13 - Sonda NTC alimentação
14 - Válvula automática dedesgasicação
superior
15 - Separador água/ar
16 - Intercambiador água sanitária
17 - Sonda NTC água sanitária
18 - Válvula antirretorno
19 - Torneira de enchimento
20 - Válvula antirretorno
21 - Limitador de caudal
22 - Fluxostato
23 - Filtro de água quente
[HU] - Vízvezetékrendszer
A HMV bemenet
B HMV kimenet
C Fűtésielőremenő
D Fűtésivisszatérő
1-Leeresztőszelep
2 - Biztonsági szelep
3 - Automatikus by-pass
4 - Háromutas szelep
5-Keringtető
6-Alsólégtelenítőszelep
7 - Víznyomáskapcsoló
8-Nyomásmérő
9 - Tágulási tartály
10-FűtésivisszatérőNTCszonda
11-Elsődlegeshőcserélő
12 - Határoló termosztát
13-FűtésielőremenőNTCszonda
14-Automatikusfelsőlégtelenítőszelep
15-Víz/levegőleválasztó
16-HMVhőcserélő
17 - Használati meleg víz (HMV) NTC szonda
18 - Visszafolyást gátló szelep
19-Feltöltőcsap
20 - Visszafolyást gátló szelep
21 - Átfolyás szabályozó
22 - Áramlásszabályozó
23-Vízszűrő
[RO] - CIRCUITUL HIDRAULIC
A Intrareapărece
B IeșireACM
C Turîncălzire
D Returîncălzire
1 - Robinet de golire
2-Supapădesiguranță
3 - By-pass automat
4-Vanăcutreicăi
5-Pompădecirculație
6-Vanădeevacuareaerinferioară
7 - Presostat
8 - Manometru
9 - Vas de expansiune
10-SondăNTCretur
11-Schimbătorprincipal
12-Termostatlimită
13-SondăNTCtur
14-Vanăautomatădeevacuareaersuperioară
15-Separatorapă/aer
16-SchimbătorACM
17-SondăNTCACM
18-Supapăanti-retur
19 - Robinet de umplere
20-Supapăanti-retur
21 - Limitator de debit
22 - Fluxostat
23-Filtruapăcaldă
[DE] - Wasserkreis
A Brauchwassereintritt
B Brauchwasseraustritt
C Heizungsvorlauf
D Heizungsrücklauf
1 - Ablassventil
2 - Sicherheitsventil
3 - Automatischer Bypass
4 - 3-Wege-Ventil
5 - Umlaufpumpe
6-UnteresEntlüftungsventil
7 - Druckwächter
8 - Manometer
9 - Ausdehnungsgefäß
10-NTC-Rücklauffühler
3

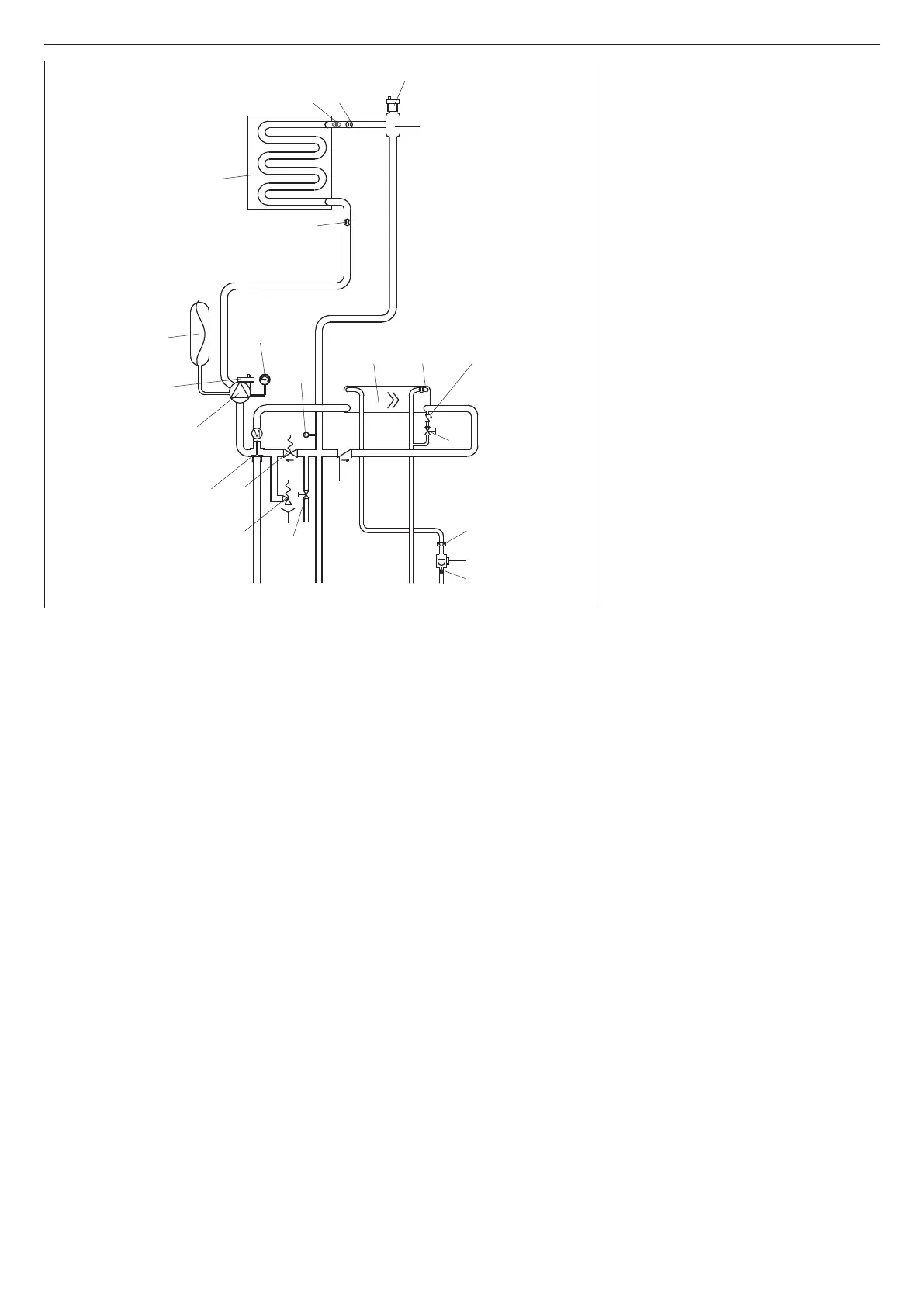

[EN] - Hydraulic circuit
A DHW input
B DHW output
C Heating delivery
D Heating return
1 - Drain valve
2 - Safety valve
3 - Automatic by-pass
4 - Three-way valve
5 - Circulator
6 - Lower air vent valve
7 - Pressure switch
8 - Pressure gauge
9 - Expansion tank
10 - Return NTC sensor
11 - Primary exchanger
12 - Limit thermostat
13 - NTC sensor (delivery)
14 - Automatic upper air vent valve
15 - Air/water separator
16 - DHW exchanger
17 - DHW NTC sensor
18 - Non-return valve
19 - Filling tap
20 - Non-return valve
21 - Flow limiter
22 - Flow switch
23-DHWlter
D C B A
1
2
3
4
5
6
9
7
8
10
11
12
13
14
15
16 17 18
19
20
21
22
23
