MAGYAR
47
A kazán tulajdonságai lehetővé teszik ø 80 füstelvezetés bekötését ø 50, ø
60 és ø 80 csőbekötő készletre.
b
A csőbekötéshez tanácsos elvégzeni egy projektszámítást annak
érdekében, hogy a vonatkozó hatályos törvényeket betartsák.
A táblázatban megadjuk az engedélyezett alapkonfigurációkat.
A csövek alapkonfigurációs táblázata (*)
Légelszívás
1 kanyarulat 90° ø 80
4,5 m ø 80 cső
Füstgázelvezető
1 kanyarulat 90° ø 80
4,5 m ø 80 cső
Szűkítő ø 80-ról ø 60-ra vagy ø 80-ról ø 50-re
Akna alapkanyarulata 90°, ø 50–ø 60–ø 80
A csőhosszúságokhoz lásd a táblázatot
(*) Használja a kondenzációs kazánok műanyag (PP) szerelvény rendsz-
ereit: ø 50-ø 80 H1 osztály, ø 60 P1 osztály.
A kazán a gyárból az alábbiakra beállítva kerül ki:
25 C.S.I.: 4.900 ford/perc (fűtésnél) és 6.100 ford/perc (HMV), a maximális
elérhető hosszúság 7m ø 50 csőnél, 25m ø 60 csőnél és 75m ø 80 csőnél.
29 C.S.I.: 5.300 ford/perc (fűtésnél) és 6.200 ford/perc (HMV), a maximális
elérhető hosszúság 5m ø 60 csőnél és 67m ø 80 csőnél (nem alkalmazható
ø 50 csőnél).
Amennyiben hosszabb csövekre van szükség, a terhelési veszteségeket
kompenzálja a ventilátor fordulatszámának megnövelésével, ahogy a beállí-
tások táblázatában meg van adva, hogy a táblán szereplő hőteljesítményt
garantálni tudja.
b
A minimum kalibrálása nem módosítható.
Beállítási táblázat
Ventilátor
fordulatszáma
(f/perc)
Csövek az aknába szereléshez
hosszúság maximum (m)
fűtés melegvíz Ø 50 (*) Ø 60 (*) Ø 80 (*)
25 C.S.I.
4.900 6.100 7 25 75
5.000 6.200 9 30 90
5.100 6.300 12 (**) 38 (**) 113 (**)
29 C.S.I.
5.300 6.200 NA 5 67
5.400 6.300 2 13 182
NA: nem alkalmazható
(*) Használja a kondenzációs kazánok műanyag (PP) szerelvény rendsz-
ereit.
(**) Maximális hossz telepíthető CSAK a kipufogó csöveket H1 osztály.
A Ø 50, Ø 60 vagy Ø 80 konfigurációk laboratóriumban ellenőrzött kísérleti
adatokon alapulnak.
Az „alapkonfigurációk” és „beállítások” táblázatokban megadottól eltérő tel-
epítések esetén nézze meg az alábbiakban megadott ekvivalens lineáris
hosszúságokat.
b
A kézikönyvben megadott maximális hosszúságok minden esetben
garantáltak, és nagyon fontos, hogy ne lépjen ezeken túl.
ALKATRÉSZ Lineáris megfelelője méterben Ø 80 (m)
Ø 50 Ø 60
Kanyarulat 45° 12,3 5
Kanyarulat 90° 19,6 8
Hosszabbító 0.5m 6,1 2,5
Hosszabbító 1.0m 13,5 5,5
Hosszabbító 2.0m 29,5 12
3.12 Telepítés közös füstcsővel, pozitív nyomás alatt
(24a. ábra - csak 25kW)
A közös füstcső olyan füstgáz-elvezető rendszer, amely alkalmas arra,
hogy egy épület több szintjén található készülékekből összegyűjtse és
elvezesse az égéstermékeket.
Pozitív nyomás alatti közös füstcsöveket csak C típusú kondenzációs
kazánokhoz szabad használni. Ezért a B53P/B23P konfiguráció tilos. A
kazánok közös füstcsővel, nyomás alatt történő telepítése kizárólag G20
gázzal engedélyezett. Győződjön meg arról, hogy a légbeszívó és az
égéstermék-elvezető csövek légmentesen zártak-e.
FIGYELMEZTETÉS:
b
A gyártó semmilyen felelősséget nem vállal, amennyiben a vissza-
csapó szelepet nem szerelik be és a vonatkozó címkét nem helyezik
ki a kazán üzembe helyezése előtt.
b
A közös füstcsőre csatlakoztatott készülékeknek azonos típusúaknak
kell lenniük, és egyforma égési jellemzőkkel kell rendelkezniük.
b
Az egy közös, pozitív nyomás alatti füstcsőre köthető készülékek
számát a füstcső tervezőjének kell megadni.
b
A kazán úgy van kialakítva, hogy egy megfelelően méretezett közös
füstcsőre lehessen csatlakoztatni, amely olyan körülmények között
működik, ahol a közös füstcsatorna statikus nyomása 25 Pa értékkel
meghaladhatja a közös légcsatorna statikus nyomását, amikor n-1
számú kazán maximális hőterhelésen, 1 kazán pedig a szabályozók
által megengedett minimális hőterhelésen működik.
b
A füstgáz kimenete és az égési levegő bemenete közötti minimális
megengedett nyomáskülönbség -200 Pa (beleértve a -100 Pa
szélnyomást is).
b
A közös füstcsőhöz csatlakoztatott készülékek számát és jellemzőit
a füstcső tényleges jellemzőihez kell igazítani.
b
A közös csatorna végelemének huzatot kell létrehoznia.
b
A kondenzvíz befolyhat a kazán belsejébe.
b
Szeles körülmények között a megengedett maximális visszaáramlási
érték 10%.
b
A közös füstcső esetében az égéstermékek bemenete és a levegő-
kivezetés közötti legnagyobb megengedett nyomáskülönbséget (25
Pa) nem szabad túllépni, ha n-1 darab kazán működik maximális
névleges hőterhelésen, és 1 kazán a szabályozók által megengedett
minimális hőterhelésen.
b
A közös füstgázcsőnek legalább 200 Pa túlnyomásra is alkalmasnak
kell lennie.
b
A közös füstcsövet nem szabad huzatmegszakító-szélvédő
eszközzel felszerelni.
b
AA közös füstcső csatlakozási pontjában adattáblát kell elhelyezni. Az
adattáblának legalább a következő információkat kell tartalmaznia:
- a közös füstcső C(10) típusú gázkazánokra van méretezve
- az égéstermékek legnagyobb megengedett tömegárama (kg/h)
- a közös csatornákhoz való csatlakozás méretei
- figyelmeztetés a levegő-kibocsátási nyílásokkal és a túlnyomás
alatt álló közös füstcső égéstermékeinek bemenetével
kapcsolatban; ezeket a nyílásokat le kell zárni, és tömörzárásukat
ellenőrizni kell, amikor leválasztják a kazánt
- a közös füstcső gyártójának neve vagy azonosító jele
.
UTASÍTÁSOK A BESZERELÉSHEZ
Ezt a tartozékot csak szakképzett személy szerelheti be.
A tartozék, amelyet közvetlenül a kazán füstgáz-kimenetére kell felszerelni
a megfelelő adapter segítségével, megakadályozza, hogy visszafelé
áramoljon a füst a készülékben, míg a többi füstcsőre kapcsolt készülék
üzemel.
b
A visszacsapó-szelep készletet csakis a jelen használati útmutatóban
szereplő készülékekhez.
b
Az eszközt szigorúan csakis kondenzációs kazánok füstgázainak
elvezetésére és levegőjének beszívására szabad használni, mivel
az eszköz megengedett maximális hőmérséklete 120 °C.
A tartozék beépített kondenzvízgyűjtő rendszerrel van ellátva, amely a
kazán számára már rendelkezésre álló leürítőn kívül nem igényel további
csatlakoztatást
.
Az igényelt készlettől függően a következők csatlakoztathatók:
• Ø80 visszacsapó-szelep készlet beépített szifonnal – Ø80 osztott
rendszeres csatlakozó, PP anyagból
• Ø80/125 visszacsapó-szelep készlet beépített szifonnal – Ø80/125
koncentrikus csőcsatlakozás, PP füstgáz csővel, Ø60/100 – Ø80/125
átalakítóval kombinálva
.

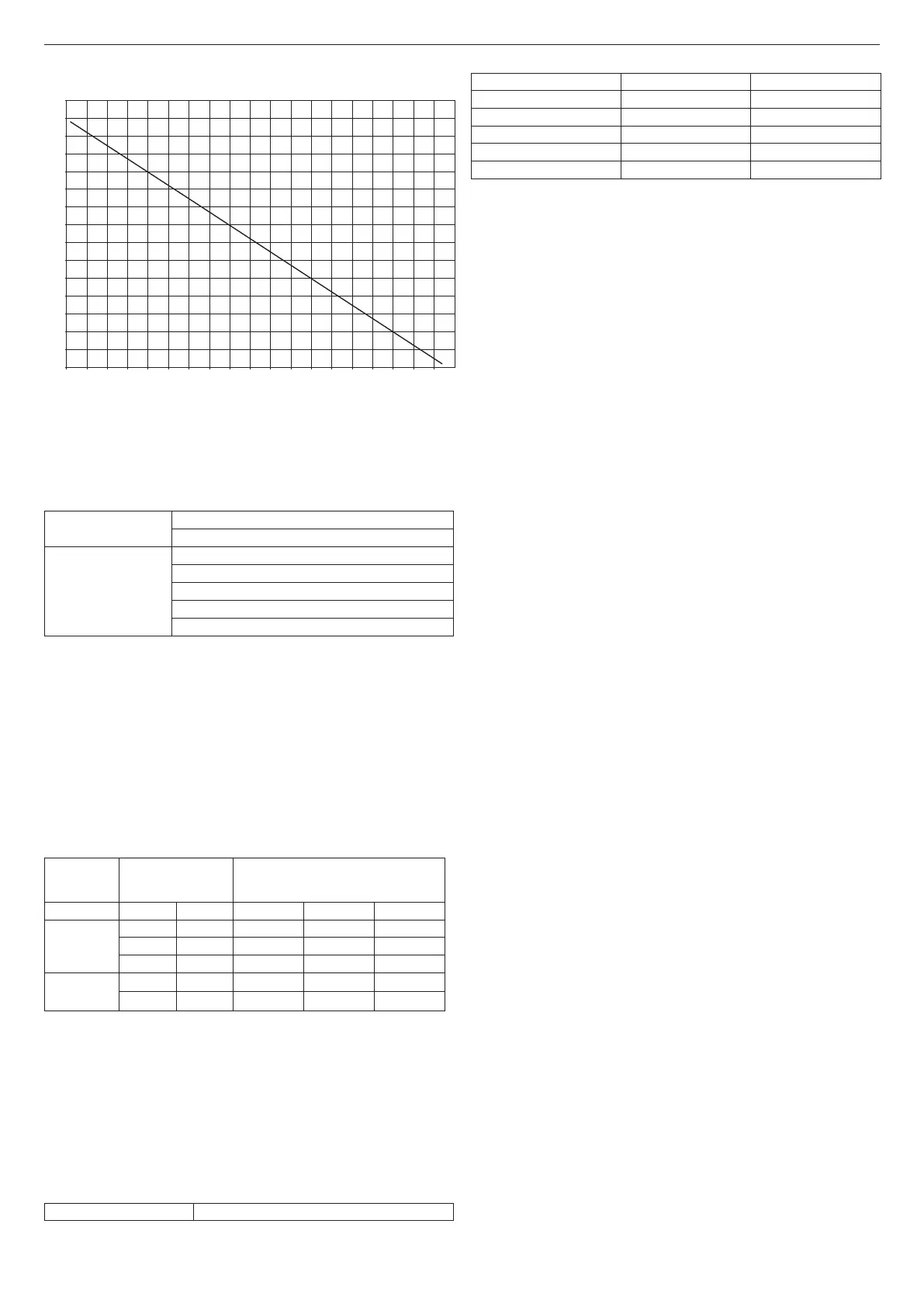

0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0510 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
Ciao Green 29 C.S.I.
Elvezető cső hossza (m)
Légbeszívó cső hossza (m)
