CIAO GREEN C.S.I.
48
Mindkét elvezető típushoz további tartozékok állnak rendelkezésre (csőívek,
hosszabbítók, stb.), amelyek lehetővé teszik a kazán kézikönyvében
szereplő füstgázelvezetési konfigurációk kialakítását
.
b
A csöveket úgy kell vezetni, hogy elkerüljék a kondenzvíz
felhalmozódását, mert az megakadályozná az égéstermékek
megfelelő elvezetését.
b
A füstgázvezetéket megfelelően kell kiválasztani az alábbi
paraméterek alapján.
maximális hosszúság minimális hosszúság um
ø80
4,5 0,5 m
ø80/125
4,5 0,5 m
b
Mielőtt bármilyen műveletet végezne, szakítsa meg a berendezés
áramellátását.
b
Az összeszerelés előtt kenje meg a tömítéseket nem korrozív
síkosító anyaggal.
b
Vízszintes cső esetén a füstgázelvezető cső 3%-os lejtéssel
csatlakozzon a kazánhoz.

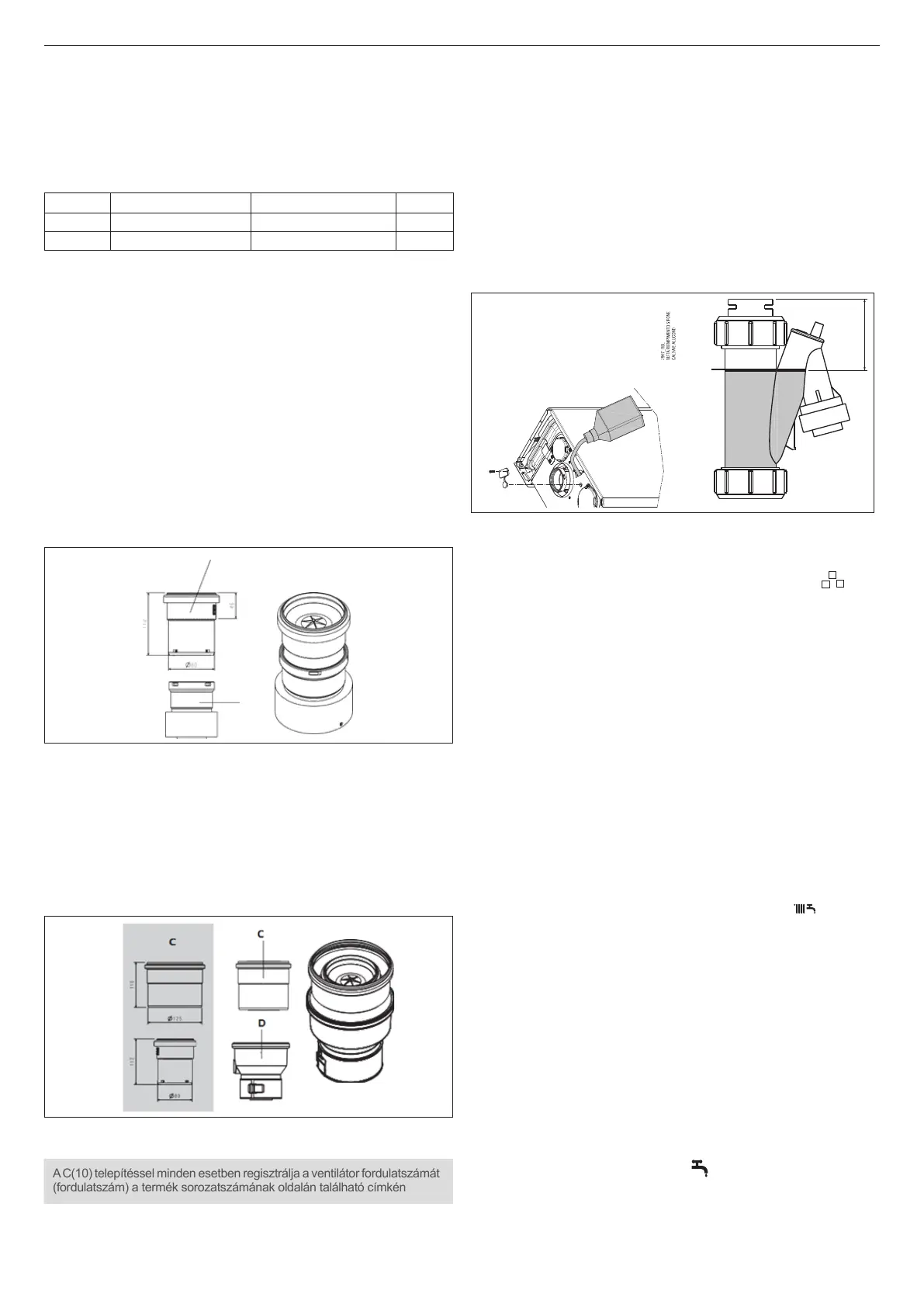

1. Ø80 visszacsapó-szelep készlet beépített szifonnal
- Telepítse a PP anyagból készült osztott rendszerkészletet.
- Szerelje fel a visszacsapó szelepet (A) a füstgázelvezető szűkítőelemére
(B), amelyet előzőleg felszereltek a légkamra koncentrikus kimenetére.
b
NE rögzítse csavarokkal a visszacsapó szelepet a füstelvezető
szűkítő eleméhez. A szelep átfúrása esetén tömítetlenné válna a
beépített szifon, aminek következtében kijutna a környezetbe a
keletkező kondenzvíz és/vagy füstgáz.
b
A visszacsapó szelep beszerelése a készletben mellékelt címke
alkalmazását teszi szükségessé a kazán köpenyének látható részén.
A címke alkalmazása alapvető a biztonság érdekében a közös cső
és/vagy kazán cseréje vagy karbantartása során.
A
B
Most lehet felszerelni a tartozékként rendelkezésre álló csőíveket és
hosszabbítókat (a kívánt telepítés típusától függően).
2. Ø80/125 visszacsapó-szelep készlet beépített szifonnal
- Szerelje fel a PP füstgáz csővel ellátott Ø60/100 – Ø80/125 átalakítót a
légkamra koncentrikus kivezetésére.
- Szerelje fel a visszacsapó szelepet (C) az átalakítóra (D), amelyet
előzőleg felszereltek a légkamra koncentrikus kimenetére.
b
A visszacsapó szelep beszerelése a készletben mellékelt címke
alkalmazását teszi szükségessé a kazán köpenyének látható részén.
A címke alkalmazása alapvető a biztonság érdekében a közös cső
és/vagy kazán cseréje vagy karbantartása során.
Most lehet felszerelni a tartozékként rendelkezésre álló csőíveket és
hosszabbítókat (a kívánt telepítés típusától függően).
A C(10) telepítéssel minden esetben regisztrálja a ventilátor fordulatszámát
(fordulatszám) a termék sorozatszámának oldalán található címkén
4 - A KAZÁN BEGYÚJTÁSA ÉS MŰKÖDTETÉSE
4.1 A készülék begyújtása
b
A kazán első bekapcsolásakor és karbantartás esetén, valamint a
berendezés üzembe helyezésekor töltse meg a szifont és ellenőrizze,
hogy a kondenzvíz helyesen ürül ki. Töltse fel a kondenzvíztároló
szifont. Ehhez töltsön 1 liter vizet a kazán égéselemzési aljzatába
kikapcsolt kazán mellett és ellenőrizze, hogy:
- a biztonsági zár lebeg
- a víz megfelelően folyik le a kazán kimenetén lévő kifolyócsőből
- a kondenzvíz csatlakozóvonal tömít.
A kondenzvíz-kör (szifon és csövek) helyes működése érdekében a
kondenzvíz szintje nem lehet a maximálisan engedélyezettnél magasabb.
A szifon előzetes feltöltése és a szifonban lévő biztonsági zár célja, hogy ne
kerüljön égetett gáz a környezetbe. Rendszeres és különleges karbantartás
során ismételje meg ezt a műveletet.
MAX
~ 50 mm
A kazán elektromos áram alá helyezésekor a kijelzőn többféle érték jelenik
meg, többek között a füst-gáz szonda számlálója által mutatott érték (-C-
XX) (lásd 4.3 pont - A09 rendellenesség), majd elkezdődik egy automatikus
átszellőztetés, amely kb. 2 percig tart. Ebben a szakaszban a jelzés
látható a monitoron (25. ábra).
Az automatikus átszellőztetés megszakításához az alábbiak szerint járjon
el:
távolítsa el a burkolatot, emelje meg a műszertáblát önmaga felé és nyissa ki
a kártya fedőlapját, hogy az elektronikus kártyához hozzá tudjon férni (16. ábra)
Ezt követően:
- a mellékelt kis csavarhúzóval nyomja meg a CO gombot (26. ábra).
b
Feszültség alatt álló elektromos alkatrészek.
A kazán begyújtásához a következő műveleteket kell elvégeznie:
- a kazánt elektromos áram alá kell helyezni
- a gázáramlás elindításához nyissa ki a gázcsapot
- állítsa be a szobatermosztátot a kívánt hőmérsékletre (~20 °C)
- forgassa el a funkcióválasztót a kívánt pozícióba:
Téli üzemmód: a „+” és „-” jellel megjelölt sávon belül található funkcióvála-
sztó gomb (27. ábra) elforgatása. Ha van hőigény, a kazán bekapcsol. A
digitális kijelző mutatja a fűtővíz hőmérsékletét, a fűtés üzemmód ikonját és
a láng ikont (29. ábra).
Ha van használati meleg víz igény, a kazán bekapcsol.
A digitális kijelző mutatja a használati víz hőmérsékletét, a használati víz
üzemmód ikonját és a láng ikont (30. ábra).
A fűtővíz hőmérsékletének beállítása
A fűtővíz hőmérsékletének beállításához a szegmensekre osztott zónában
forgassa el az óramutató járásával megegyező irányban a a „+” és „-”
jellel megjelölt sávon belül található funkcióválasztó gomb (27. ábra) elfor-
gatása.
A fűtési rendszer típusa alapján a következő hőmérséklet szabályozási tar-
tományok választhatóak:
- standard készülék 40-80 °C
- padlófűtés 20-45°C.
További részletekért tekintse meg a „Gázkazán kongurációja” című részt.
A fűtővíz hőmérsékletének szabályozása külső hőmérséklet érzékelő
csatlakoztatásával
Külső hőmérséklet érzékelő felszerelésével az előremenő víz
hőmérsékletértékét a rendszer automatikusan állítja be oly módon, hogy
a külső hőmérséklet változásaira reagálva gyorsan képes a helyiség
hőmérsékletét módosítani. Amennyiben a vezérlőpanel által automatiku-
san kiszámított hőmérséklet értéket módosítani (csökkenteni vagy növel-
ni) kívánja, ezt a fűtővíz hőmérséklet szabályozójával teheti meg: az
óra járásával megegyező irányban a hőmérséklet növekszik, ellentétes
irányban csökken. A korrekciós lehetőség -5 és +5 komfortszint között
található, amelyek a gomb elforgatásával jelennek meg a digitális kijelzőn.
Nyári üzemmód: ha a funkcióválasztót a nyár szimbólumra (28. ábra)
forgatja, akkor csak a hagyományos használati meleg víz funkció lép
működésbe.
Ha van használati meleg víz igény, a kazán bekapcsol. A digitális kijelző
mutatja a használati víz hőmérsékletét, a használati víz üzemmód ikonját
és a láng ikont (30. ábra).
