Tourner le potentiomètre jusqu’à obtenir une valeur de résistance
qui dépasse 0 Ohm et augmente régulièrement puis tourner en sens
inverse afin de revenir à une valeur proche de 0 Ohm.
Resserrer l’écrou en maintenant le potentiomètre en position.
Mettre le servomoteur en position ouverte et noter la valeur de résistance
pour le 100%.
Revenir en position fermée et vérifier que la valeur du 0% est bien répétable
et proche de 0 Ohm.
Remarques : Si l’équipement possède 2 potentiomètres, chaque poten-
tiomètre est réglé indépendamment l’un de l’autre.
Inversion du signal
Pour changer le sens de variation du signal, croiser les fils du potentiomètre
au niveau du bornier du servomoteur (exemple : pour un raccordement
16/17/18, inverser 16 et 18).

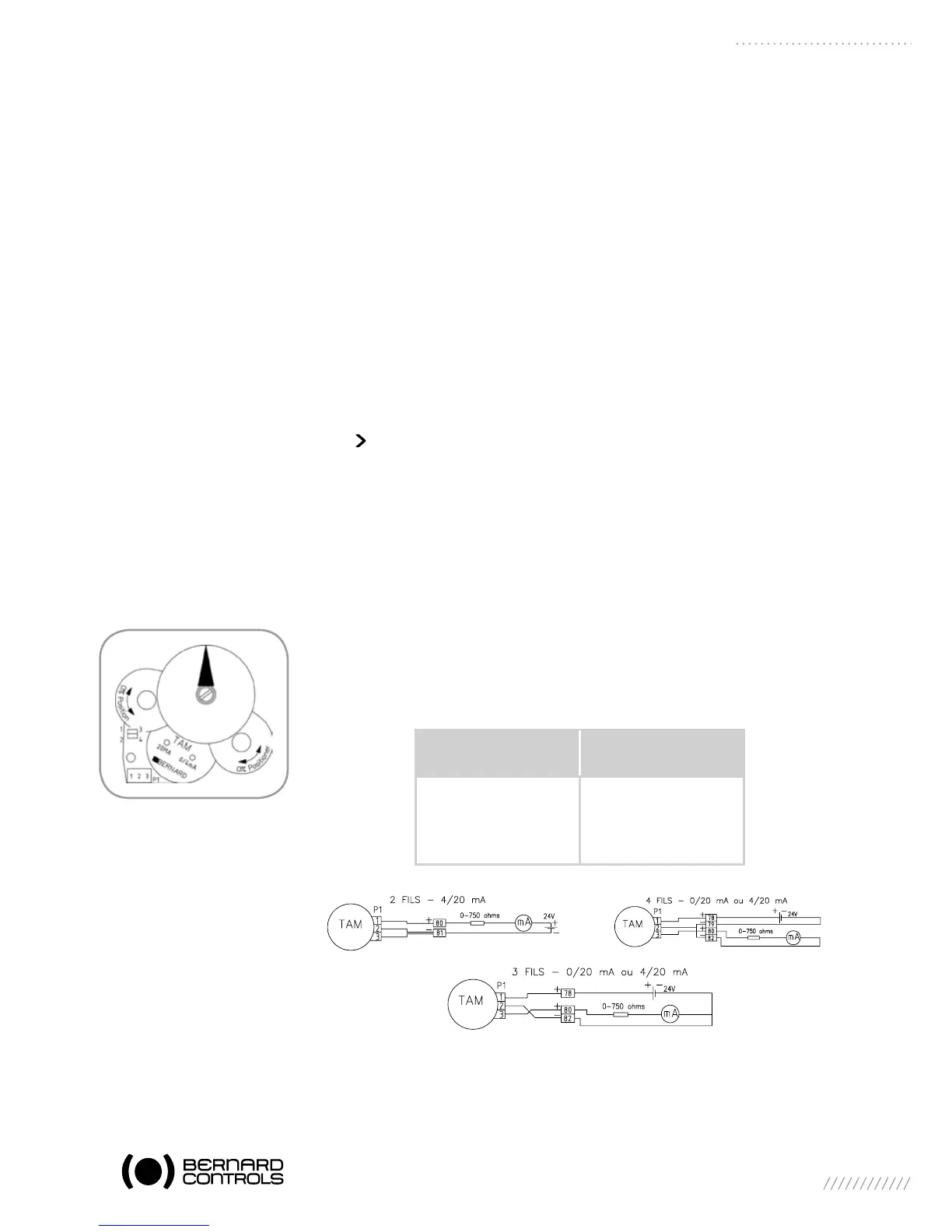

8 TRANSMETTEUR DE POSITION TYPE TAM (OPTION)
Le TAM transmet à distance une position angulaire. Le signal de sortie
est un courant variant de 0 à 20mA ou de 4 à 20mA, suivant une loi
linéaire en fonction de l’angle de rotation de l’axe d’entrée d’un poten-
tiomètre.
Raccordement électrique
Effectuer le raccordement électrique conformément au schéma fourni
avec le servomoteur. Voir aussi des exemples de branchement typiques
ci-dessous.
L’alimentation doit être comprise entre 12 et 32V en courant continu
redressé filtré ou stabilisé et avec une charge maxi admissible précisée
dans le tableau.
Adaptation du signal au sens de rotation
Le transmetteur de position TAM qui équipe un servomoteur stan-
dard délivre un signal qui augmente de la position fermée à la position
ouverte, le sens d’ouverture de l’organe entrainé correspondant au sens
antihoraire.
Alimentation
VOLT
Charge maxi
admissible Ohm
12 150
24 750
30 1050
