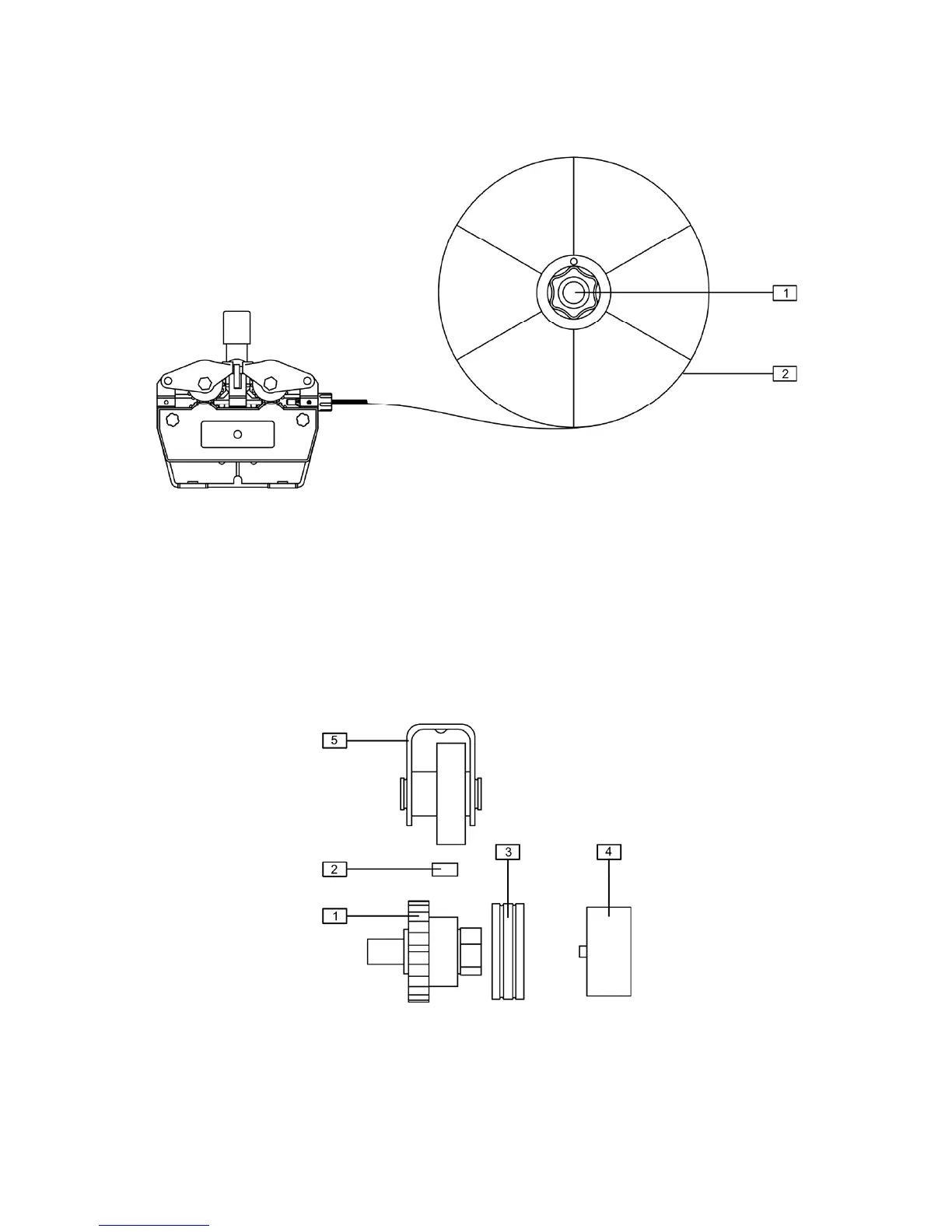

Zakładanie szpuli z drutem elektrodowym
Urządzenie zaprojektowane jest do użycia szpuli z drutem o wadze max. 15kg i
maksymalnej średnicy szpuli 300mm.
W celu założenia drutu elektrodowego należy wykonać następujące czynności:
 Odkręcić zakrętkę tulei hamulcowej (1).
 Założyć szpulę z drutem (2) tak, aby szpula odwijała się zgodnie z ruchem
wskazówek zegara.
 Upewnić się, czy bolec naprowadzający tulei wszedł do otworu
naprowadzającego szpuli.
 Zakręcić zakrętkę tulei hamulcowej (1).
Wymiana rolki czynnej podajnika
W celu wymiany rolki czynnej w podajniku PDE 50 należy:
 Zwolnić ramię dociskowe podajnika (5).
 Odkręcić nakrętkę mocującą (4).
 Zdjąć rolkę czynną (3) z koła zębatego (1).
 Upewnić się czy wpust (2) pozostał w wyżłobieniu koła zębatego (1).
