A-14
 Nałożyć nową rolkę (3) z rowkiem odpowiednim do średnicy założonego
drutu i o kształcie odpowiednim do rodzaju założonego drutu.
 Dokręcić nakrętkę mocującą (4).
 Koniec drutu elektrodowego obciąć upewniając się, że nie ma zadzioru.
 Drut wprowadzić do podajnika (obracając szpulę zgodnie z ruchem
wskazówek zegara) aż do gniazda EURO.
 Ustawić optymalny docisk rolek za pomocą pokrętła regulacji docisku drutu
elektrodowego.
 Zatrzasnąć ramię dociskowe podajnika.

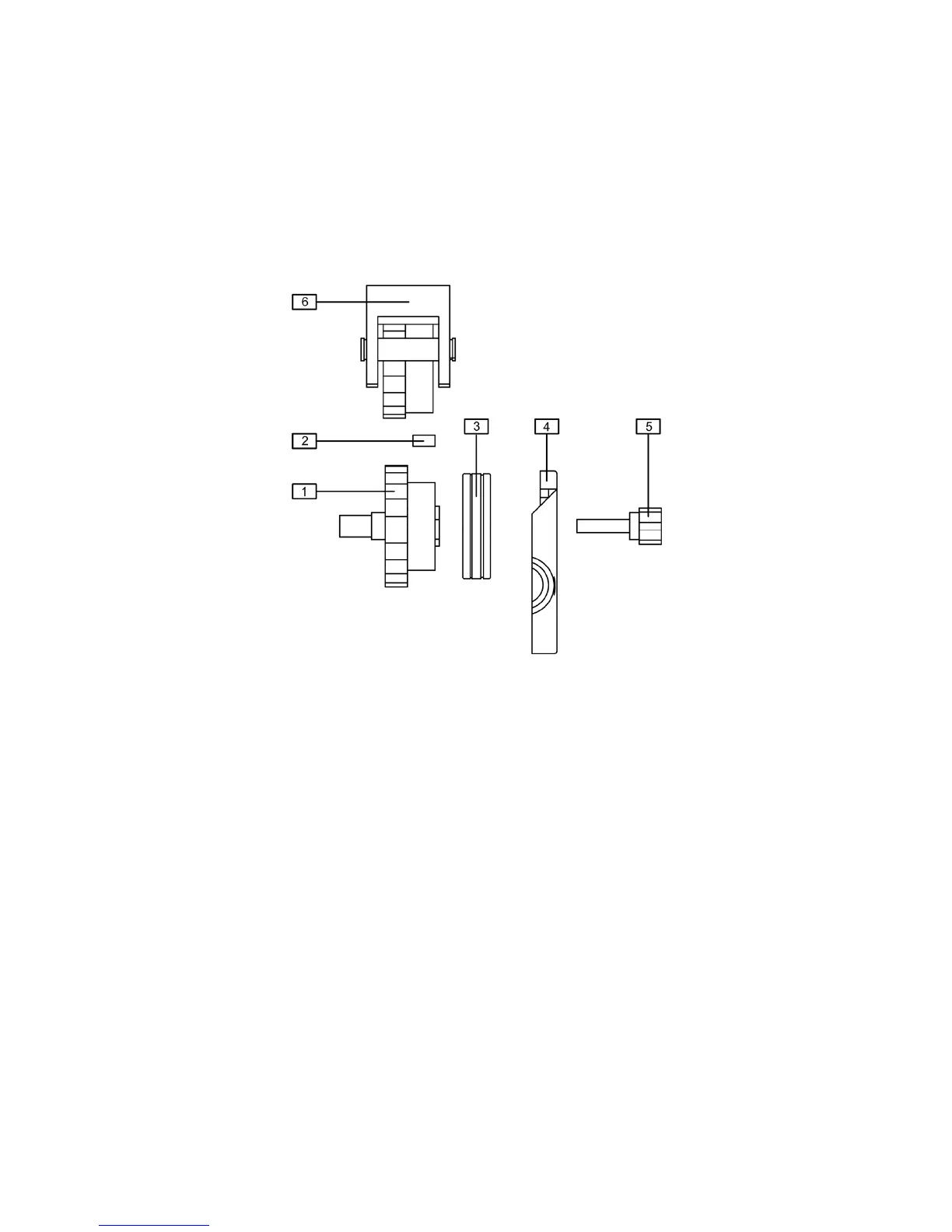

W celu wymiany rolki czynnej w podajniku PDE 51 należy:
 Zwolnić ramię dociskowe podajnika (6).
 Odkręcić śrubę mocującą osłonę (5).
 Zdjąć osłonę (4).
 Zdjąć rolkę czynną (3) z koła zębatego (1).
 Upewnić się czy wpust (2) pozostał w wyżłobieniu koła zębatego (1).
 Nałożyć nową rolkę (3) z rowkiem odpowiednim do średnicy założonego
drutu i o kształcie odpowiednim do rodzaju założonego drutu.
 Założyć osłonę (4).

Zakręcić śrubę mocującą osłonę (5).
 Koniec drutu elektrodowego obciąć upewniając się, że nie ma zadzioru.
 Drut wprowadzić do podajnika (obracając szpulę zgodnie z ruchem
wskazówek zegara) aż do gniazda EURO.
 Ustawić optymalny docisk rolek za pomocą pokrętła regulacji docisku drutu
elektrodowego.
 Zatrzasnąć ramię dociskowe podajnika.
