A-15
Wprowadzanie drutu elektrodowego do uchwytu spawalniczego
W celu wprowadzenia drutu elektrodowego należy wykonać następujące czynności:
 Dobrać uchwyt spawalniczy o parametrach znamionowych zgodnych z
parametrami źródła i podłączyć do gniazda EURO.
 Odkręcić dyszę gazową i końcówkę prądową.
 Pokrętło regulacji prędkości podawania drutu ustawić w połowie skali.
 Pokrętło prędkości dojścia ustawić w pozycję maksimum (tylko w przypadku
podajnika PDE 51).
 Wcisnąć przełącznik Test drutu i przytrzymać do momentu wyjścia drutu
elektrodowego z uchwytu.
 Zamocować końcówkę oraz dyszę w uchwycie spawalniczym.
Uwaga: Podczas przesuwania się drutu w uchwycie spawalniczym nie
zaglądać do otworu wylotowego, gdyż wysuwający się drut może przebić
rogówkę oka.

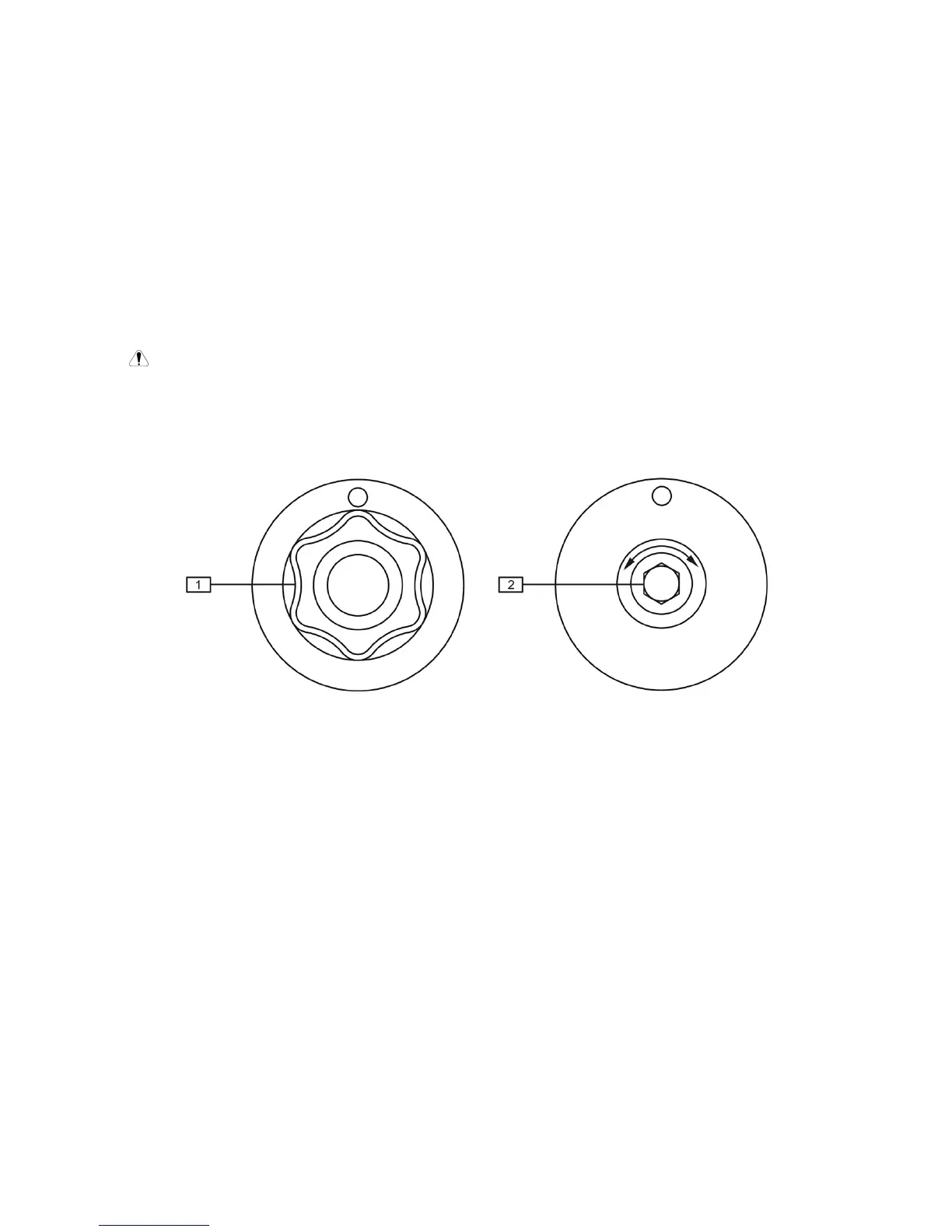

Regulacja momentu hamowania tulei
Aby zapobiec rozwijaniu się drutu elektrodowego w momencie zakończenia
spawania należy wyregulować moment hamowania tulei:
 Odkręcić zakrętkę mocującą (1) tuleję.
 Aby zwiększyć moment hamowania należy kręcić śrubą M10 (2) zgodnie
ruchem wskazówek zegara.
 Aby zmniejszyć moment hamowania należy kręcić śrubą M10 (2) przeciwnie
do ruchu wskazówek zegara.
 Po zakończeniu regulacji zakręcić zakrętkę mocującą tuleję.
Podłączanie gazu osłonowego
W celu podłączenia gazu osłonowego wykonać następujące czynności:
 Po ustawieniu butli na pół
ce źródła prądu od strony ścianki tylnej,
zabezpieczyć ją przed przewróceniem się za pomocą łańcucha.
 Zdjąć osłonę zaworu butli z gazem osłonowym.
 Nakręcić reduktor gazu na butlę.
 Podłączyć do reduktora gazu wąż ciśnieniowy przewodu zespolonego; wąż
ciśnieniowy zabezpieczyć przed zsunięciem z reduktora opaską zaciskową.
 Do spawania w osłonie CO
2
zaleca się stosowanie podgrzewacza gazu.
