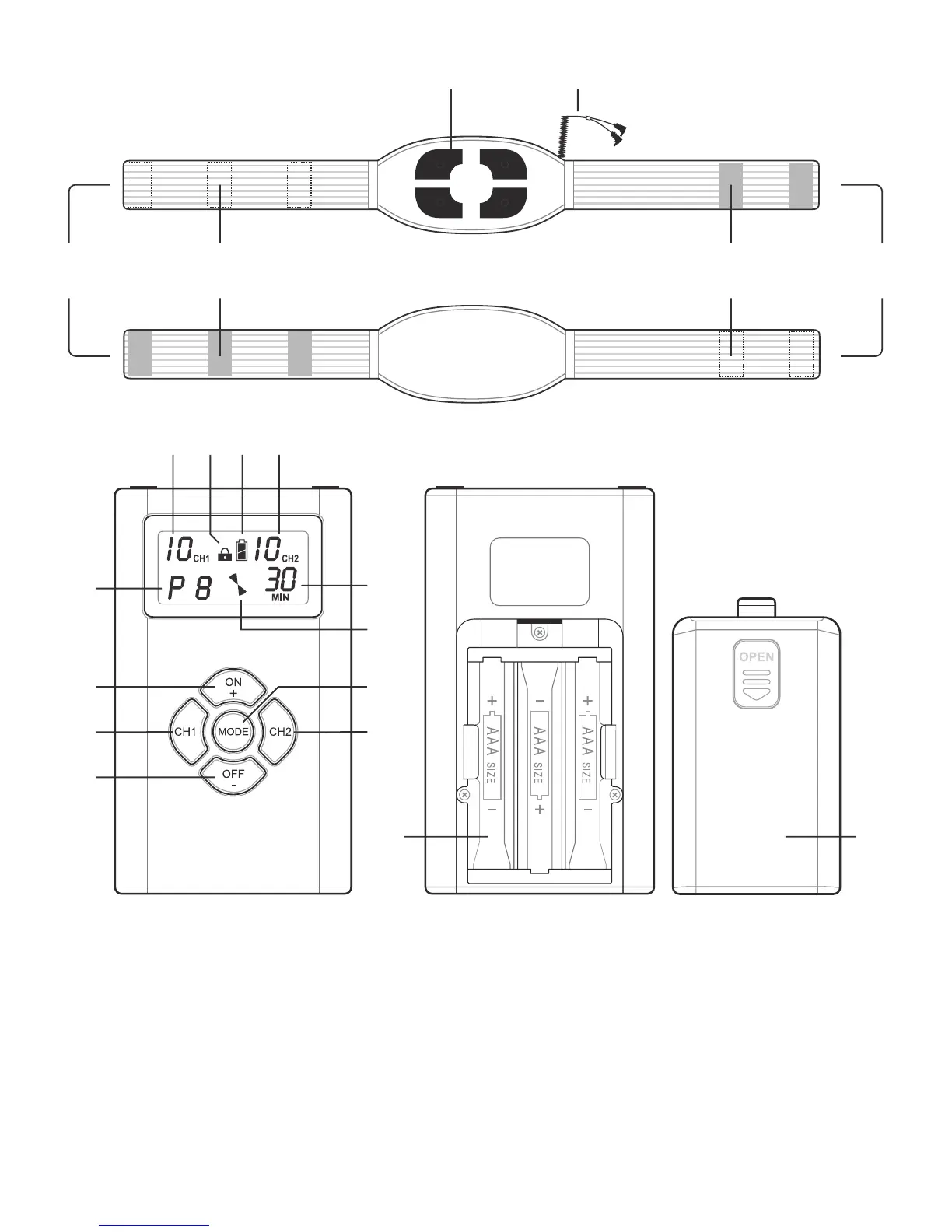

4. Diagrama de partes
Interior
Exterior
1
2
34 43
Frente Atrás
5
6
7
8
9
10
11
12
13
14
15
16
17 18
1 Almohadillas de silicón conductoras
2 Cables de conexión integrados
3 Cinturón
4 Cierre de tela autoadhesiva
5 Nivel de intensidad CH 1
6 Indicador de condición de bloqueo
7 Indicación de condición de batería
8 Nivel de intensidad CH 2
9 Número de programa
10 Botón de encendido/ajuste y aumento
11 Botón CH 1 (canal 1)
12 Botón de apagado/ajuste y disminució
13 Tiempo de terapia restante
14 Condición de duración de la terapia
15 Modo de programa/Selección del tiempo de
terapia
16 Botón CH 2 (canal 2)
17 Compartimiento de baterías
18 Tapa de las baterías
