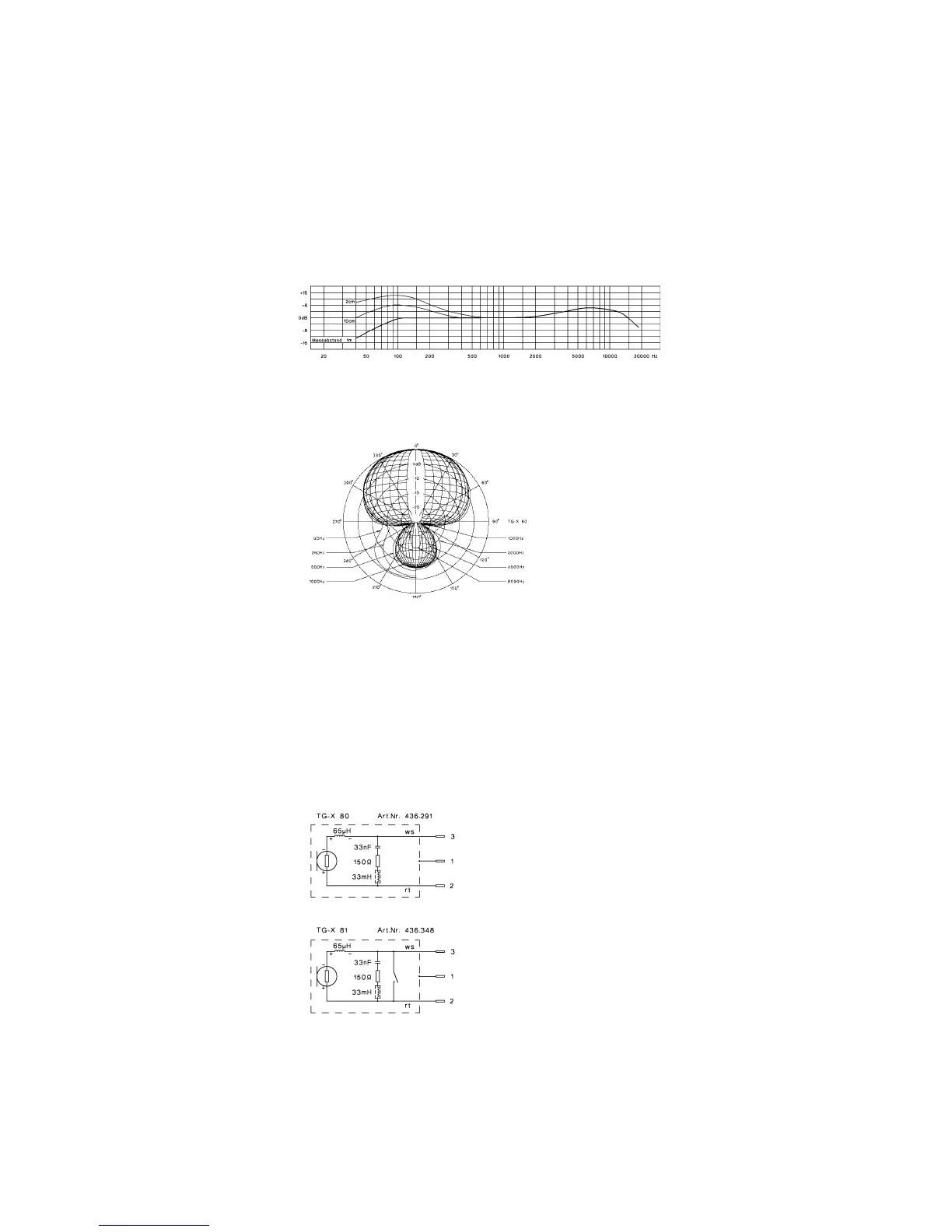

Beyerdynamic TG-X 80 - Wiring Diagram; Diagramme de Câblage

Frequenzkurve / Frequency response curve /
Courbe de fréquence
± 2.5 dB 0 dB 3.2 mV/Pa Abstand / Distance 1 m
=
^
Richtdiagramm /
Polar pattern /
Diagramme de directivité
Schaltbild
Polarität: Ein positiver Schalldruck erzeugt
eine positive Spannung am roten Kabel
(Anschl. 2).
Wiring Diagram
Positive pressure produces positive voltage on
red lead (pin 2).
Diagramme de câblage
Une pression positive produit un voltage
positif sur le câble rouge (2).
