16
1.7 Antennensplitter ZAS 800

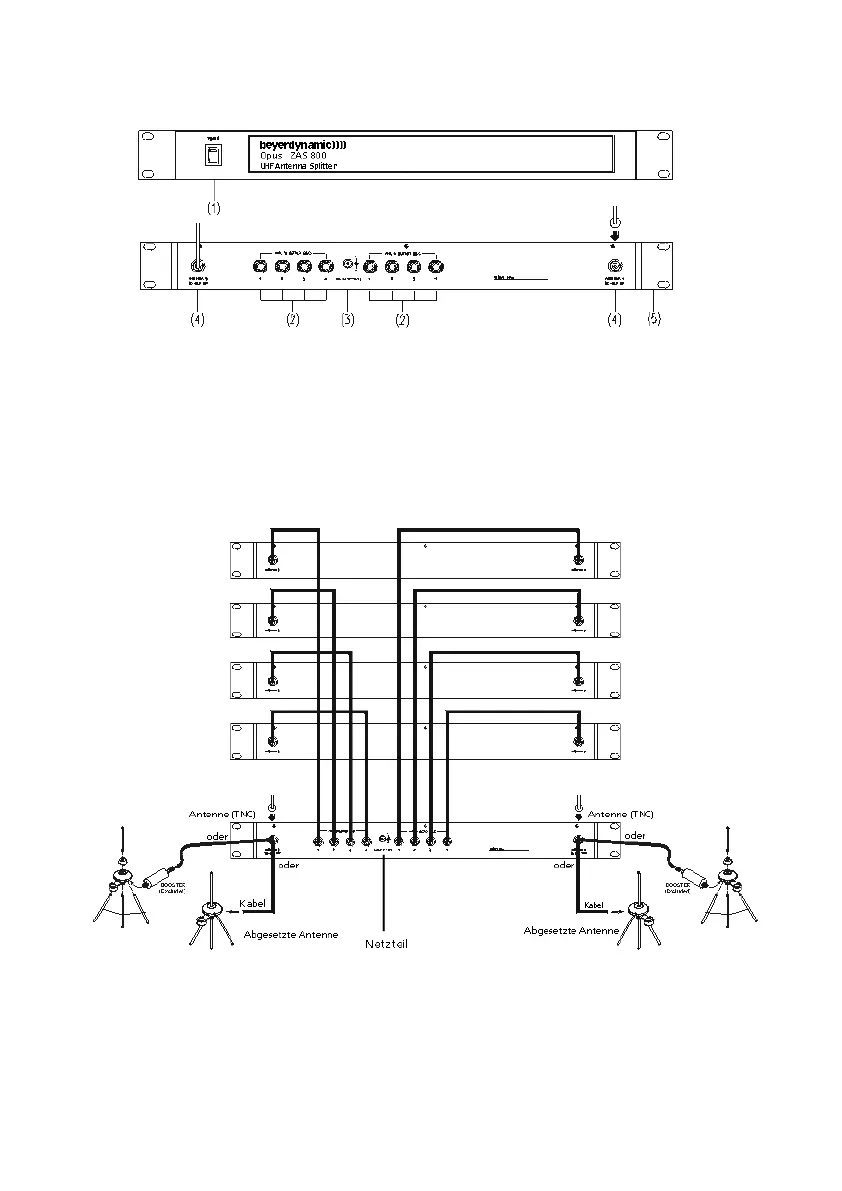

1.7.1 Bedienelemente und Funktionen
(1) Netzschalter und Betriebsanzeige. Wenn das Gerät eingeschaltet ist, leuchtet die rote Anzeige.
(2) HF-Ausgänge zum Anschluss der Empfänger
(3) Anschluss für 12V -Versorgung (DC)
(4) Antenneneingänge für A und B Antenne. Die Antenneneingänge sind mit einer
DC-Speisung für Antennenverstärker versehen. (DC 8V/170mA)
(5) Befestigungswinkel für Montage in ein 19"-Rack
1.7.2 Installation
1. Montieren Sie den Antennensplitter ZAS 800 und die Empfänger mit den Befestigungswinkeln in
ein 19"-Rack.
2. Schließen Sie die mitgelieferten Antennen an den Antennenanschlüssen A/B (4) an. Als Antenne
können Sie auch abgesetzte Antennen (nicht im Lieferumfang enthalten) verwenden. Zur
Montage der Antennen auf der Vorderseite ist der Befestigungswinkel FB-30 im Lieferumfang
enthalten.
Erster Empfänger
Zweiter Empfänger
Dritter Empfänger
Vierter Empfänger
