BFT FABER BT - Page 103

Ø 6
Ø 22
Ø 6
Ø 6
1 2 3 4
3
TX
*
RX
400÷600 mm
TX
*
TX
*
RX
RX
*
Nur für PG
Eingang Kabel
von unten

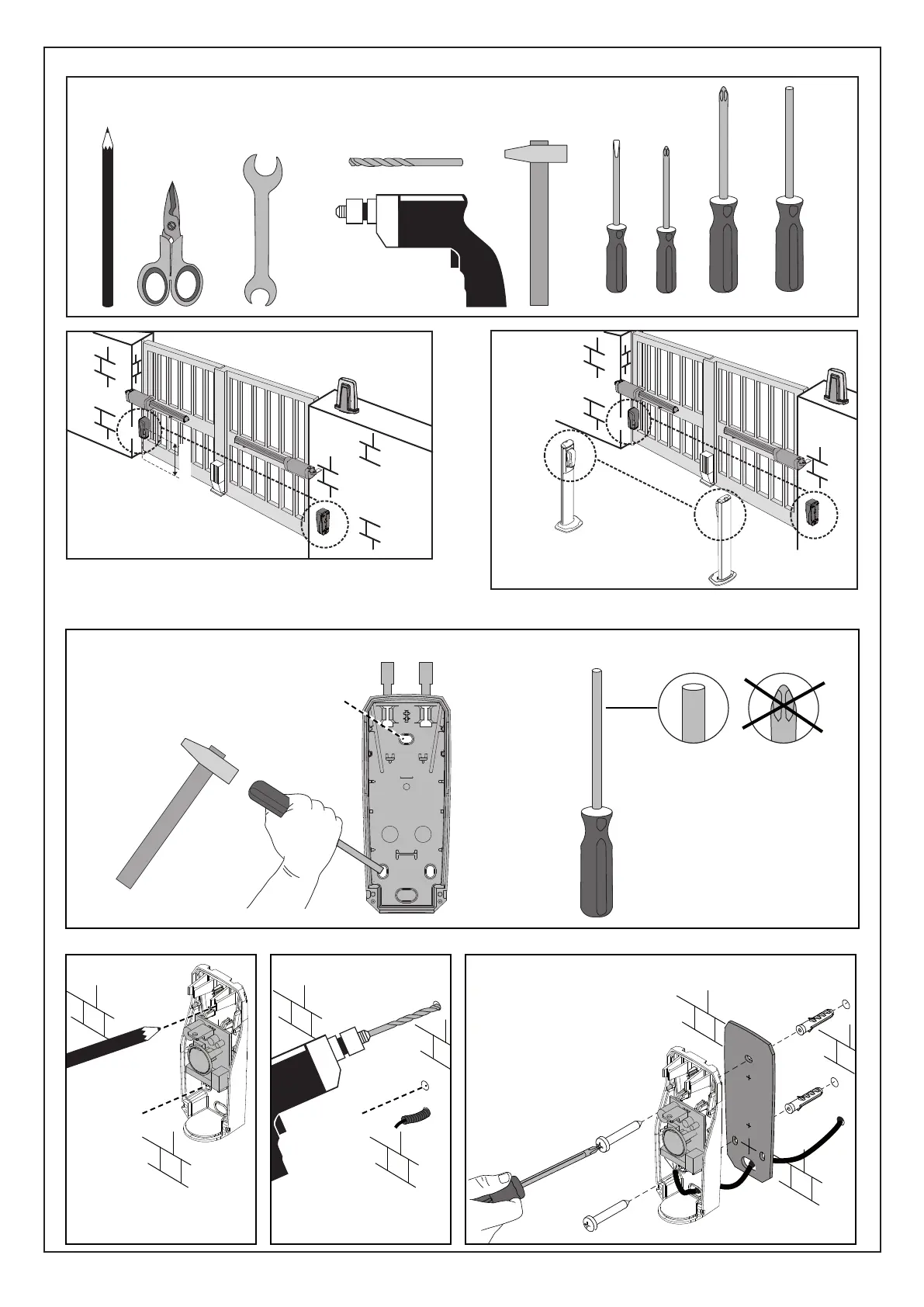

MONTAGE DER FOTOZELLEN AN DER MAUER
Bei UNREGELMÄSSIGER Wand NUR EINE Schraube (die untere) einsetzen�
ACHTUNG: DIE SCHRAUBE MUSS IM EBENEREN TEIL DER WAND BEFESTIGT WERDEN� Befolgen Sie die Sequenz:
* nicht mitgeliefert
* nicht mitgeliefert
Brechen Sie die Önungen aus
Zeichnen Sie mit einem Stift in
den Bohrungen an
Bohren mit einer
Bohrmaschine
Setzen Sie die entsprechenden Schrauben ein und ziehen Sie sie an
FABER BT - FABER L BT KIT - 103
