BFT FABER BT - Page 104

Nur für PG
Eingang Kabel
von unten
Ø 6
Ø 22
Ø 4
Ø 4
1 2 3
3
4
4
TX
*
RX
400÷600 mm
TX
*
TX
*
RX
RX
*
* nicht mitgeliefert
* nicht mitgeliefert

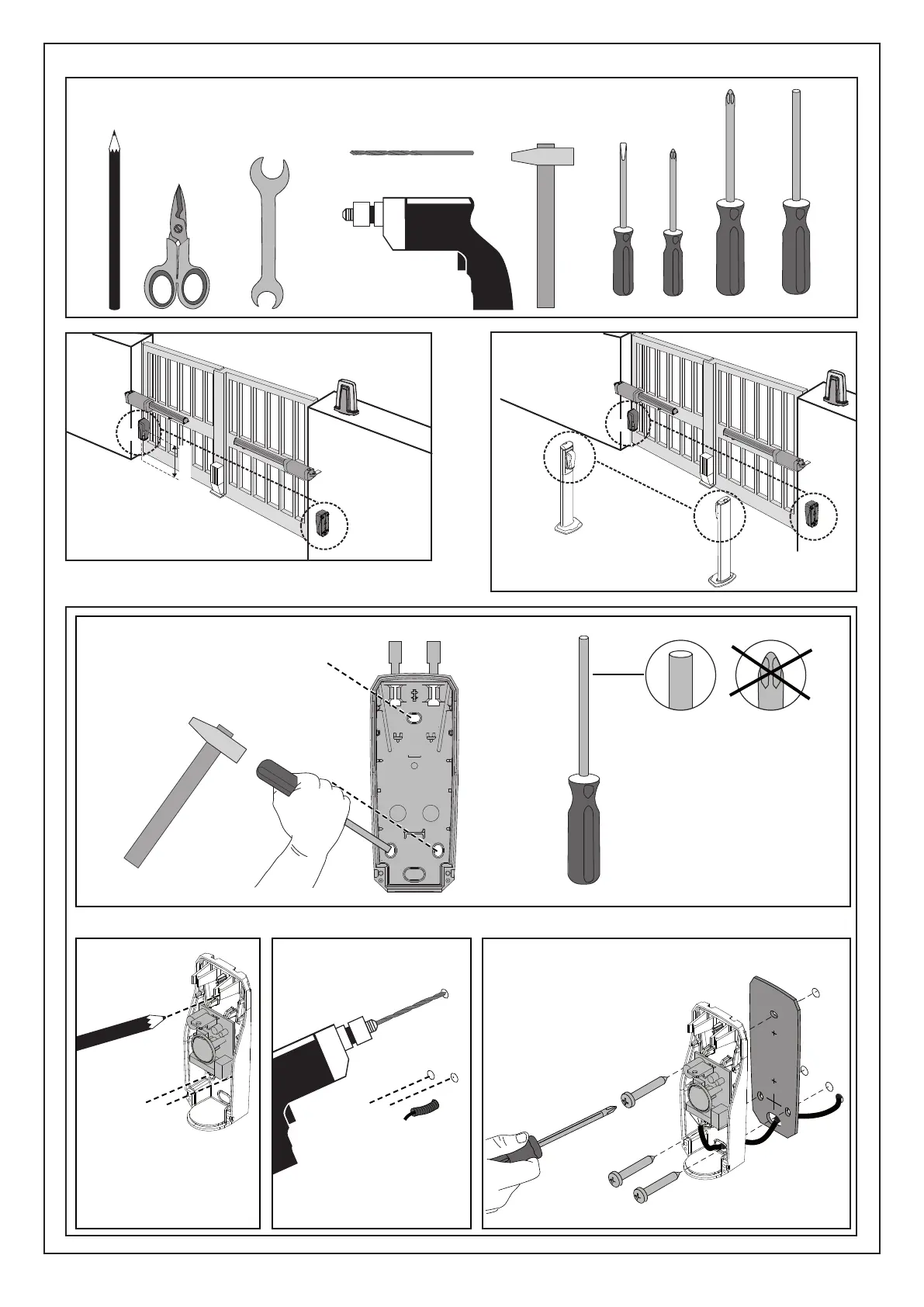

MONTAGE DER FOTOZELLEN AUF EISEN:
Befolgen Sie die Sequenz:
Brechen Sie die Önungen aus
Zeichnen Sie mit einem Stift in
den Bohrungen an
Bohren mit einer Bohrmaschine
Setzen Sie die entsprechenden Schrauben
ein und ziehen Sie sie an
104 - FABER BT - FABER L BT KIT
