105 mm
43 mm
37 mm
min. 1m
RX
TX
TX
RX
OK KO
PG11
max 24 mm
22
COPPIA 1
COPPIA 2
(OPZIONALE)
DIMENSIONI CORRETTO ALLINEAMENTO
IN CASO DI PASSAGGIO CAVO DA PARETE rompere il
foro posteriore
OPPURE rompere il foro ANTERIORE e inserire il PRESSACAVO
IN CASO DI PASSAGGIO CAVO SU CANALETTA ESTERNA
In entrambi i casi , piegare ora i gommini per chiudere i fori:

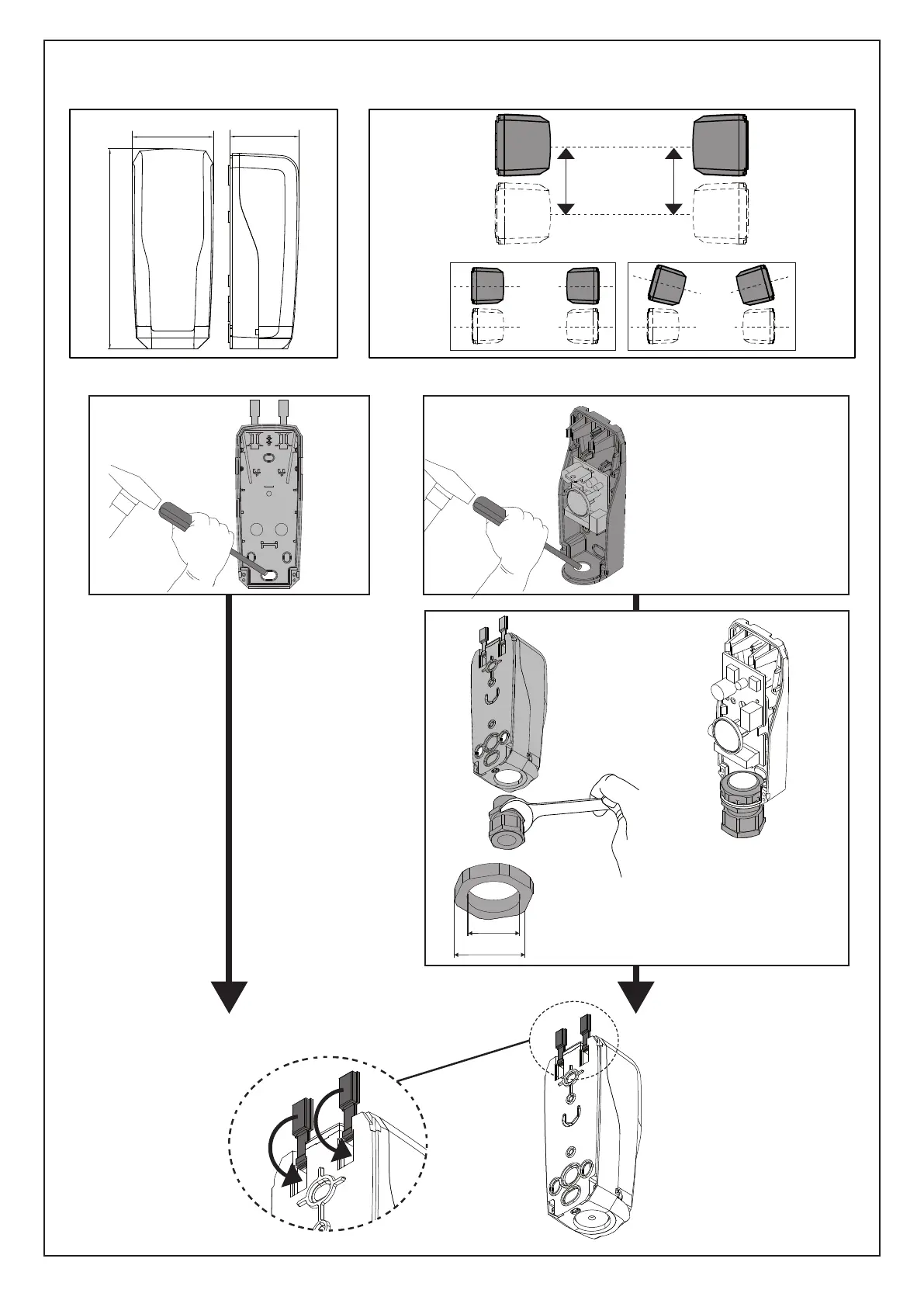

MONTAGGIO FOTOCELLULE
FABER BT - FABER L BT KIT - 15
D812458 10550_01
