Ø 6
Ø 22
Ø 6
Ø 6
1 2 3 4
3
TX
*
RX
400÷600 mm
TX
*
TX
*
RX
RX
*
Solo per PG
ingresso cavo
dal basso

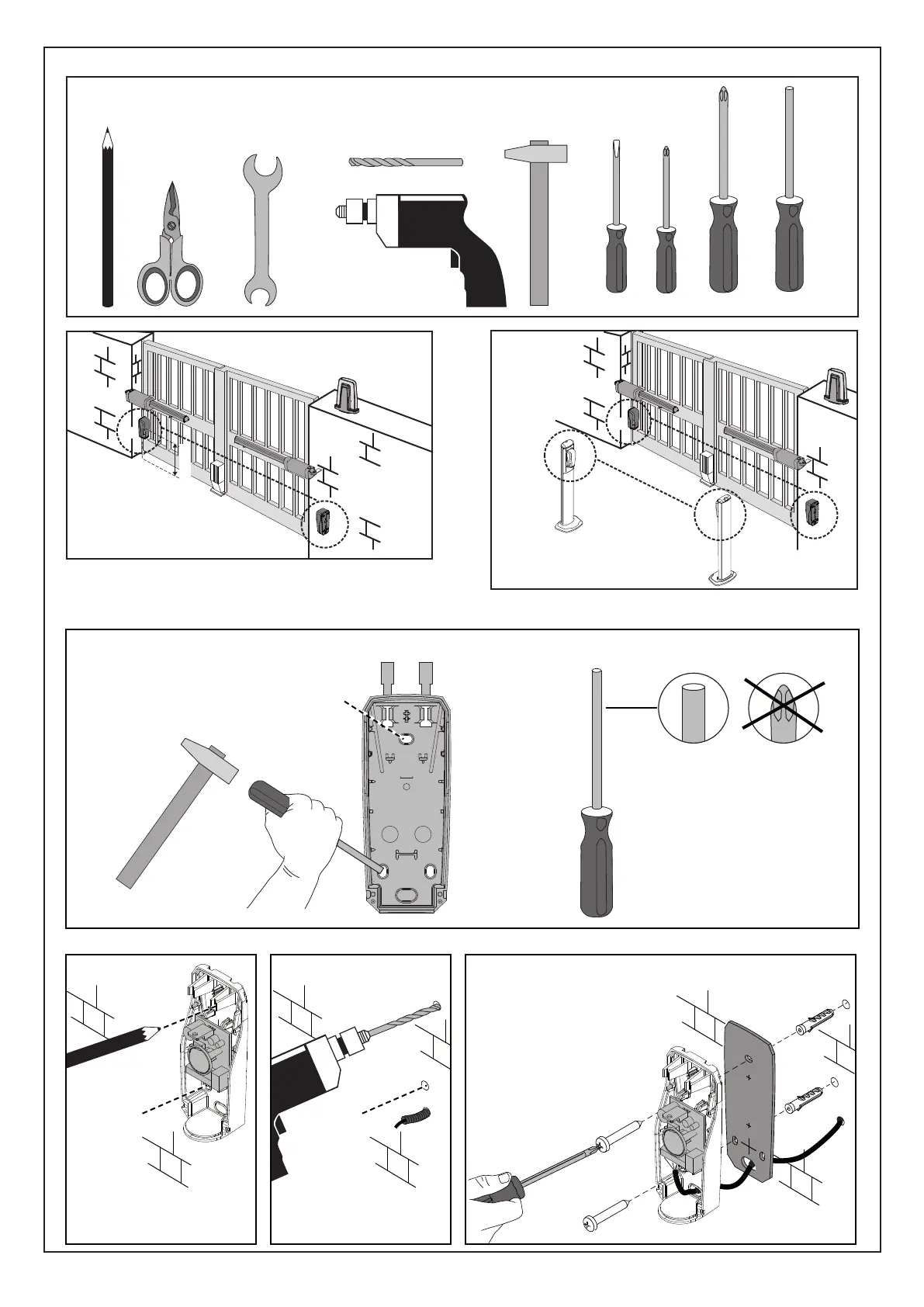

MONTAGGIO FOTOCELLLULE SU MURO
In caso di parete IRREGOLARE, inserire UNA SOLA vite (inferiore)�
ATTENZIONE: LA VITE VA FISSATA NELLA PARTE DI PARETE PIÙ PLANARE� Procedere come indicato in sequenza:
*Non in dotazione
*Non in dotazione
Rompere i pre fori
Segnare con una matita nei fori Forare con trapano
Inserire le apposite viti e avvitare
16 - FABER BT - FABER L BT KIT
D812458 10550_01
