BFT FABER BT - Page 17

Solo per PG
ingresso cavo
dal basso
Ø 6
Ø 22
Ø 4
Ø 4
1 2 3
3
4
4
TX
*
RX
400÷600 mm
TX
*
TX
*
RX
RX
*
*Non in dotazione
*Non in dotazione

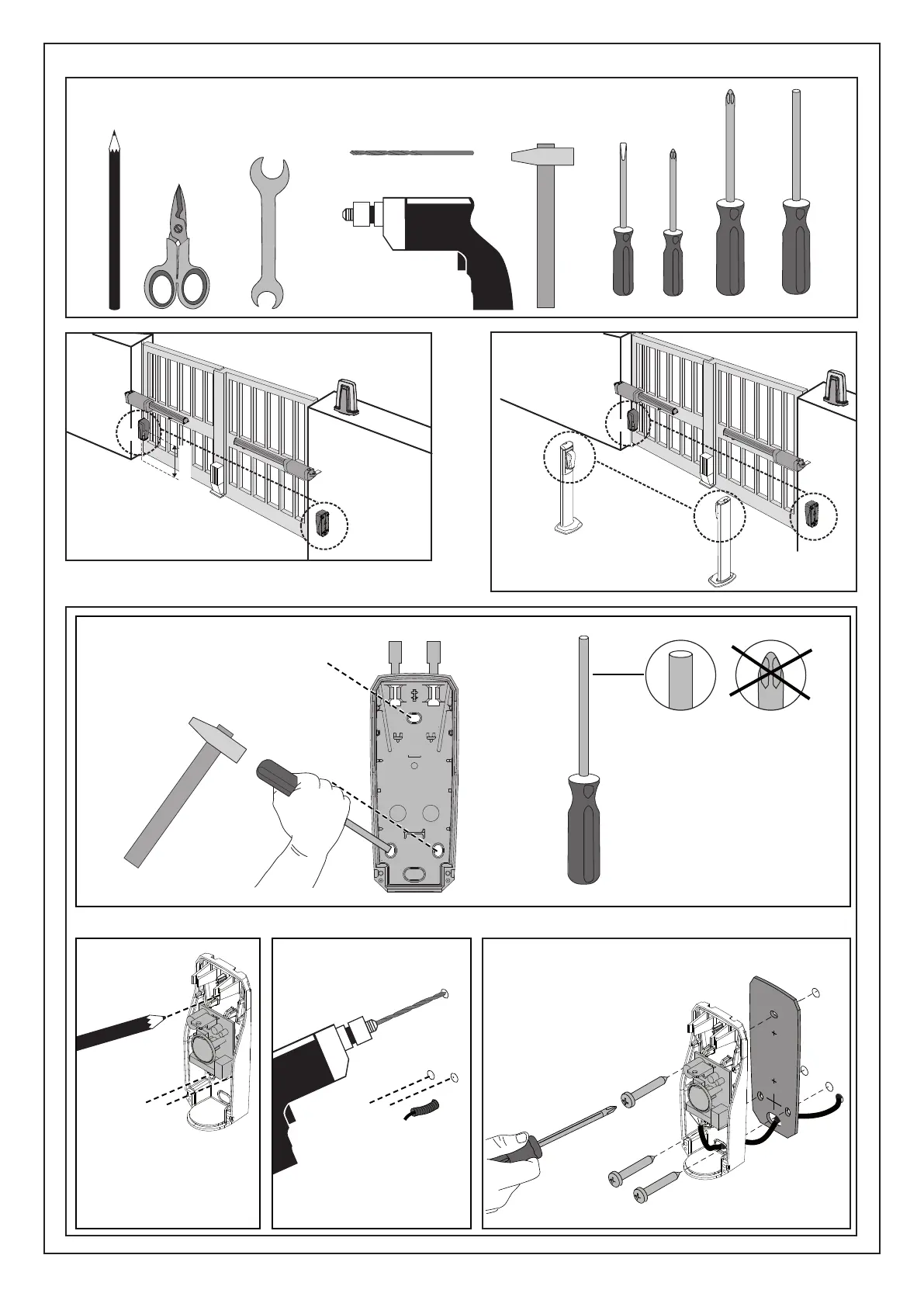

MONTAGGIO FOTOCELLLULE SU FERRO:
Procedere come indicato in sequenza:
Rompere i pre fori
Segnare con una matita nei fori Forare con trapano
Inserire le apposite viti e avvitare
FABER BT - FABER L BT KIT - 17
D812458 10550_01
